Parallella eller inte

Hej jag har ofta problem med att avgöra om resistorer är parallella eller inte. Vad jag har kommit fram till och hur jag tror man avgör det är genom att tänka om strömmen delar sig så är de parallellt eller så kan man tänka att om man klipper kretsen men ”lampan” (eller va de än är) fortfarande lyser så var de parallella.
och detta tankesätt har funkat ganska bra hittills men på denna uppgift går det inte ihop.

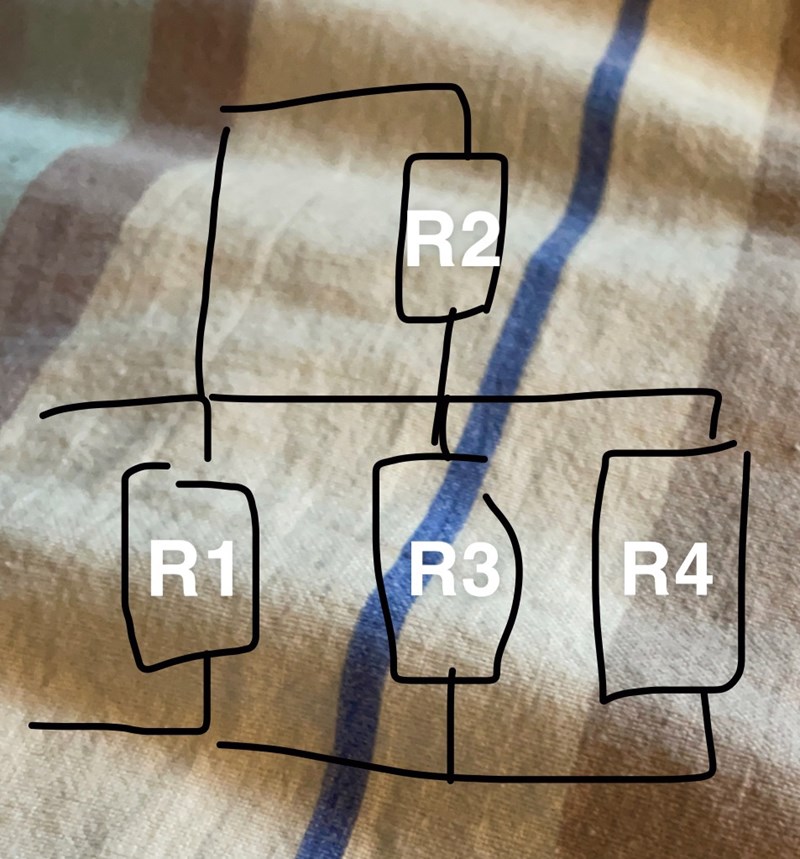

I bilden jag bifogar ser ni kretsen och frågan och även min lärares facit. För mig är R1 och R2 parallella eftersom det är en 3-delning där och klipper man R1 går det fortfarande ström i R2. Sen är R3 och R4 parallella med varandra. Sen tycker jag R1||R2 är i serie med R3||R4. Men enligt min lärare så är R4 parallell med R3 och R2 men att R3 och R2 är i serie. Jag förstår inte hur de är i serie. Är inte alla parallellkopplade?

Mollyhej skrev:

Är inte alla parallellkopplade?

Nej.

Om du inte ser det kan du rita om kretsen så att alla moståndssymboler har samma riktning.

Mollyhej 466
Postad: 21 sep 18:10
Pieter Kuiper skrev:
Mollyhej skrev:

Är inte alla parallellkopplade?

Nej.

Om du inte ser det kan du rita om kretsen så att alla moståndssymboler har samma riktning.

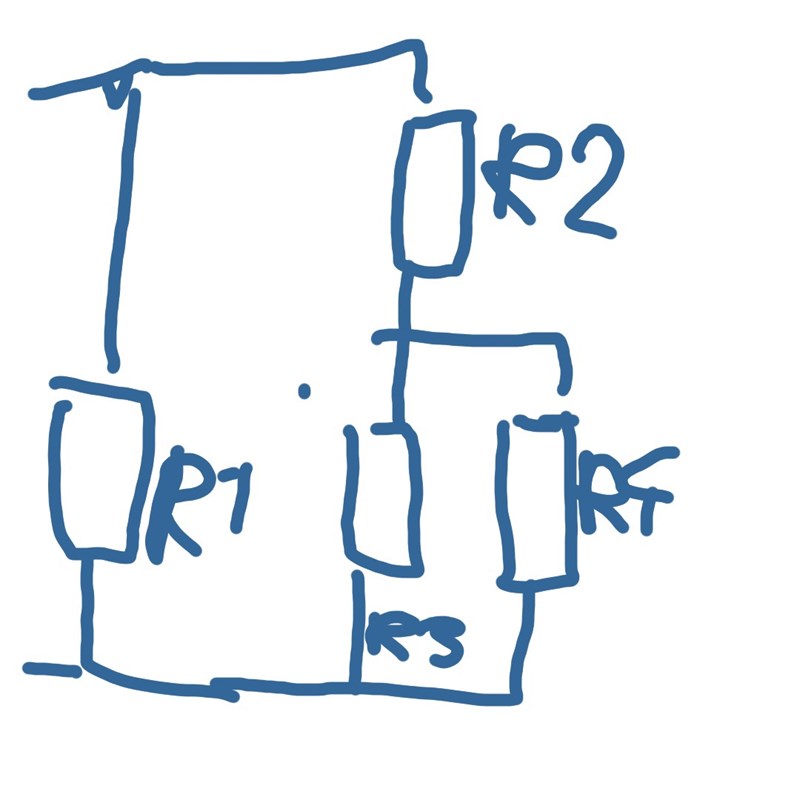

Menar du så här?

ThomasN 2073
Postad: 21 sep 18:26

R2 kortsluts i din bild, prova ovanstående

Laguna Online 30493
Postad: 21 sep 18:56

Säg att vi har en komponent X1 som är kopplad mellan punkterna A1 och B1, och en komponent X2 som är kopplad mellan punkterna A2 och B2. Om punkterna A1 och A2 är samma punkt eller förbundna med en ledning utan motstånd, och samma gäller för B1 och B2, så är X1 och X2 parallellkopplade.

Det behöver inte vara enstaka komponenter. X1 kan t.ex. bestå av två seriekopplade resistorer.

Pieter Kuiper 8033 – Avstängd
Postad: 21 sep 19:05 Redigerad: 21 sep 19:06
Mollyhej skrev:
Pieter Kuiper skrev:
Mollyhej skrev:

Är inte alla parallellkopplade?

Nej.

Om du inte ser det kan du rita om kretsen så att alla moståndssymboler har samma riktning.

Menar du så här?

Du behöver vara mycket mera noga. Titta mycket bättre på vilka punkter som är sammankopplade.

Mollyhej 466
Postad: 21 sep 23:59
ThomasN skrev:

R2 kortsluts i din bild, prova ovanstående

Åh tack så mycket!! Nu ser jag va ja gjorde fel…

Mollyhej 466
Postad: 22 sep 00:03
Pieter Kuiper skrev:
Mollyhej skrev:
Pieter Kuiper skrev:
Mollyhej skrev:

Är inte alla parallellkopplade?

Nej.

Om du inte ser det kan du rita om kretsen så att alla moståndssymboler har samma riktning.

Menar du så här?

Du behöver vara mycket mera noga. Titta mycket bättre på vilka punkter som är sammankopplade.

Ah ja jag vet.. jag måste vara mer noga men jag förstår inte heller så bra så det är svårt att vara noga när ja inte förstår va jag gör… men det var ett bra tipps att kolla vilka punkter som är samman kopplade. Det tillsammans med den andra personens bild fick mig och förstå vad jag gjorde fel… tack så mycket!!!

Eller man gör mellansteg. Och gör ändringen genom att "morfa".

Ledningarna är böjbara, och man kan på pappret också dra ut dem eller göra dem kortare. Men man ska inte ändra nätverkets "topologi".
