Parallell kopplade batterier Ni-MH

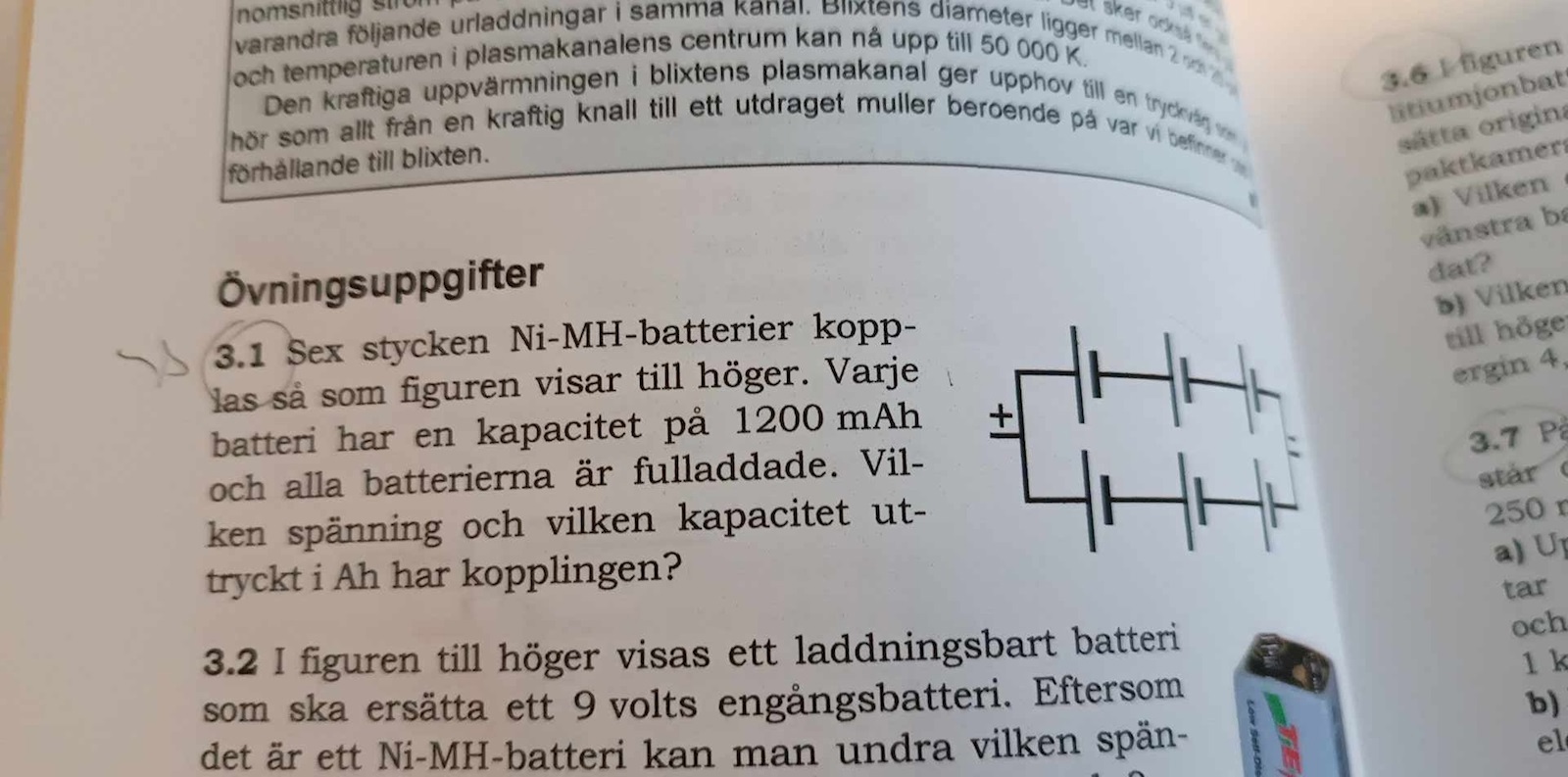

finns det nån som kan hjälpa mig med det? Svaret enligt facit är 3,6V och 2,4Ah. Det går inte ihop i mitt huvud. Sex batterier med varenda på 1200 mAh skulle ju innebära 7200 mAh vilket resulterar i 7,2Ah eller? Och sen med volt fattar jag inte hur man ska beräkna om man inte har nån anna info än kapacitet som för mig är laddning Q. Att det är Ni-MH batterier tror jag de säger för att man ska föreställa att varje batteri har 1,2V om man kollar runt i boken. Men då betyder det att det blir 7,2V också eller? varför blir det 3,6. och hur kan det bli 2,4Ah???
Det som är klurigt här att de anger "energimängden" i varje batteri i enheten Ah som eg är förmågan att driva ström en given tidsenhet vid en speciell spänning. Om vi tittar på den övre grenen först så är det tre celler i serie, varje cell har en spänning på 1.2 V och ligger de i serie så adderas spänningarna, dvs det blir 3.6V. Det inser du säkert genom att genomför potentialvandring. Om varje cell kan levererar 1.2 Ah vid 1.2 V så innebär det en energimängd på 1.2*1.2 = 1.44 Wh och totalt blir det då i den övre grenen 3*1.44 = 4.32 Wh. Nu är det ju 3.6 V över hela grenen och för att beräkna den totala energin med enheten Ah får vi dividera energimängden i Wh med spänningen och får då 4.32/3.6 = 1,2 Ah.
Vi kan göra samma beräkning på nedre grenen och får då samma resultat och summan är då att spänningen är 3.6 V över hela kretsen (2 parallellkopplade 3.6V-batterier) och varje gren levererar 1.2 Ah vid den spänningen så totala energimängden blir 8.64Wh vilket omräknat i Ah blir 8.64 Wh/3.6V = 2.4 Ah.
CurtJ skrev:Det som är klurigt här att de anger "energimängden" i varje batteri i enheten Ah som eg är förmågan att driva ström en given tidsenhet vid en speciell spänning. Om vi tittar på den övre grenen först så är det tre celler i serie, varje cell har en spänning på 1.2 V och ligger de i serie så adderas spänningarna, dvs det blir 3.6V. Det inser du säkert genom att genomför potentialvandring. Om varje cell kan levererar 1.2 Ah vid 1.2 V så innebär det en energimängd på 1.2*1.2 = 1.44 Wh och totalt blir det då i den övre grenen 3*1.44 = 4.32 Wh. Nu är det ju 3.6 V över hela grenen och för att beräkna den totala energin med enheten Ah får vi dividera energimängden i Wh med spänningen och får då 4.32/3.6 = 1,2 Ah.
Vi kan göra samma beräkning på nedre grenen och får då samma resultat och summan är då att spänningen är 3.6 V över hela kretsen (2 parallellkopplade 3.6V-batterier) och varje gren levererar 1.2 Ah vid den spänningen så totala energimängden blir 8.64Wh vilket omräknat i Ah blir 8.64 Wh/3.6V = 2.4 Ah.
1. Så spänningen är 1,2 V på varje batteri på grund av att de gäller Ni-MH batterier, eller hur?
2. Du använde ordet "energimängd" vad gäller effekt P som har enheten Watts sen + "h" eftersom tiden fortsätter i beräkningen, stämmer det?
3. Så ett sätt jag har nu hittat för att kunna tänka ut såna uppgifter skulle vara att först räkna ut effekten på varje batteri del och sen summera alla batteri effekter för att slutligen dela med hela kopplingens spänningen som är 3,6V eftersom det är parallellt mellan 3 seriekopplade batterier. Vilket blir 2,4Ah.
Tack!
sweden123 skrev:3. Så ett sätt jag har nu hittat för att kunna tänka ut såna uppgifter skulle vara att först räkna ut effekten på varje batteri del och sen summera alla batteri effekter för att slutligen dela med hela kopplingens spänningen som är 3,6V eftersom det är parallellt mellan 3 seriekopplade batterier. Vilket blir 2,4Ah.
Det funkar, men är lite komplicerat tycker jag.
En cell har kapaciteten att ge 1,2 ampere i en timme. Det ändras inte när det är fler som är i serie, där är det samma ström genom alla.
Nu finns här två parallella slänger så det blir summan av båda strömmar: 2,4 ampere i en timme.
(Sedan är det väl ok att ladda så, men annars är det inte så bra att koppla batterier parallellt. Det ska man bara göra om de är riktigt lika: samma märke, lika gamla, osv. Annars kan det går runt en ström även när inget är inkopplat.)
Pieter Kuiper skrev:sweden123 skrev:3. Så ett sätt jag har nu hittat för att kunna tänka ut såna uppgifter skulle vara att först räkna ut effekten på varje batteri del och sen summera alla batteri effekter för att slutligen dela med hela kopplingens spänningen som är 3,6V eftersom det är parallellt mellan 3 seriekopplade batterier. Vilket blir 2,4Ah.
Det funkar, men är lite komplicerat tycker jag.
En cell har kapaciteten att ge 1,2 ampere i en timme. Det ändras inte när det är fler som är i serie, där är det samma ström genom alla.
Nu finns här två parallella slänger så det blir summan av båda strömmar: 2,4 ampere i en timme.
(Sedan är det väl ok att ladda så, men annars är det inte så bra att koppla batterier parallellt. Det ska man bara göra om de är riktigt lika: samma märke, lika gamla, osv. Annars kan det går runt en ström även när inget är inkopplat.)
Jaha, så det var det som frågan handlade egentligen om, eller? Skillnaden angënde spänningen och ström i parallella och serie kopplingar?
Det är så eftersom spänningen summeras i seriekopplingar men inte i parallella kopplingar. Dock summeras strömmen i parallella kopplingar men inte i seriekopplingar.
sweden123 skrev:Jaha, så det var det som frågan handlade egentligen om, eller? Skillnaden angënde spänningen och ström i parallella och serie kopplingar?
Det är så eftersom spänningen summeras i seriekopplingar men inte i parallella kopplingar. Dock summeras strömmen i parallella kopplingar men inte i seriekopplingar.
Ja, precis!
