Magnetfält i en Orientering
Under en orientering sätter sig Lena ner för att ta ut en ny kompassriktning. Utan att hon vet det håller hon kompassen 0.4 m över en markledning som går i nord sydlig riktning. Ledningen förmedlar 20A likström från en solcellsanläggning. Beräkna hur många grader fel kompassen visar. Det jordmagnetisms fältets horisontalkomposant är 21mikroT på platsen.

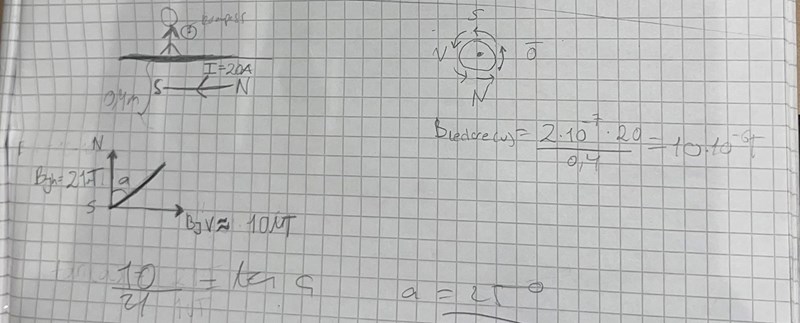

Hej! Jag har försökt lösa den här frågan men kommer inte vidare. Här har jag försökt rita en bild
Börja med att ta reda på vilken riktning fältet från markledningen har.
Rita då gärna en bild rakt uppifrån som visar markledningen, strömriktningen i den och de 4 väderstrecken N, S, Ö och V.
Använd högerhandsregeln för att ta reda på och rita in riktningen på fältet från markledningen vid kompassen (dvs ovan jord).
Visa din bild.

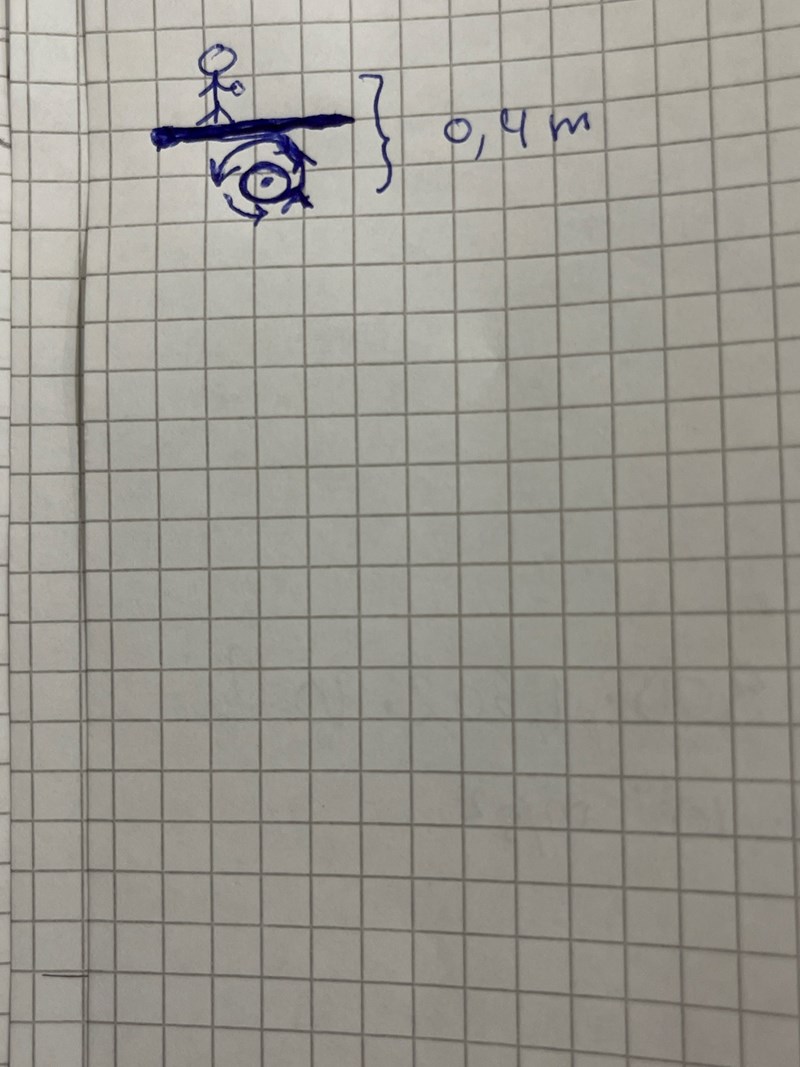

Jag förstår inte riktigt hur man ska rita bilden. Men så gjorde jag iallafall
Uppifrån. Dvs låtsas att du är en fågel som tittar rakt ner på Lena.
Jag förstår inte hur jag ska rita bilden , kan du ge tips

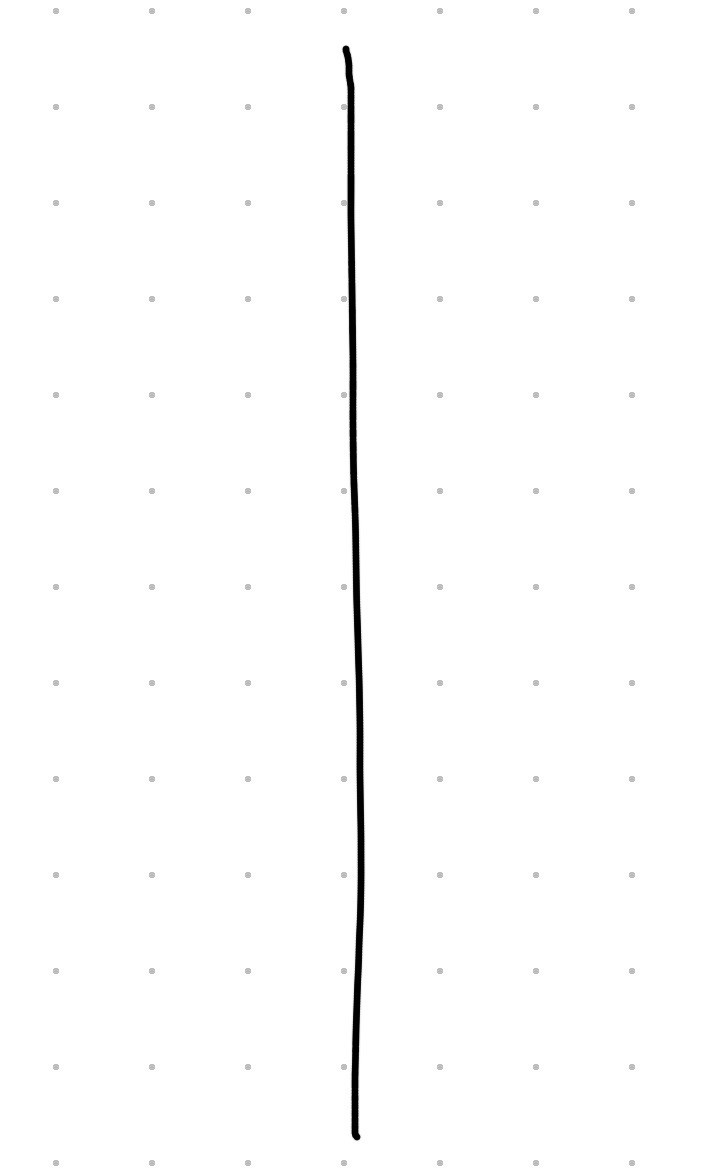

Om du flyger ovanför marken och tittar rakt ner med din röngtenblick så ser markledningen ut så här:
Rita nu in strömriktningen och de fyra väderstrecken samt Lena.
Jag har försökt rita bilden
OK, men der står i uppgiften att strömmen går i nord-sydlig riktning, dvs från nord till syd, dvs tvärtom mot vad du har ritat.
Okej nu har jag ändrat på ström riktningen. Hur ska jag göra sen?
Bra, nu stämmer bilden (förutom att Lena inte ska ritas bredvid ledningen utan istället på ledningen).
Använd nu högerhandsregeln och beskriv med ord vilken riktning magnetfältet från msrkledningen har
- under ledningen, t.ex. 1 meter under marken.
- ovanför ledningen, t.ex. vid Lenas kompass.

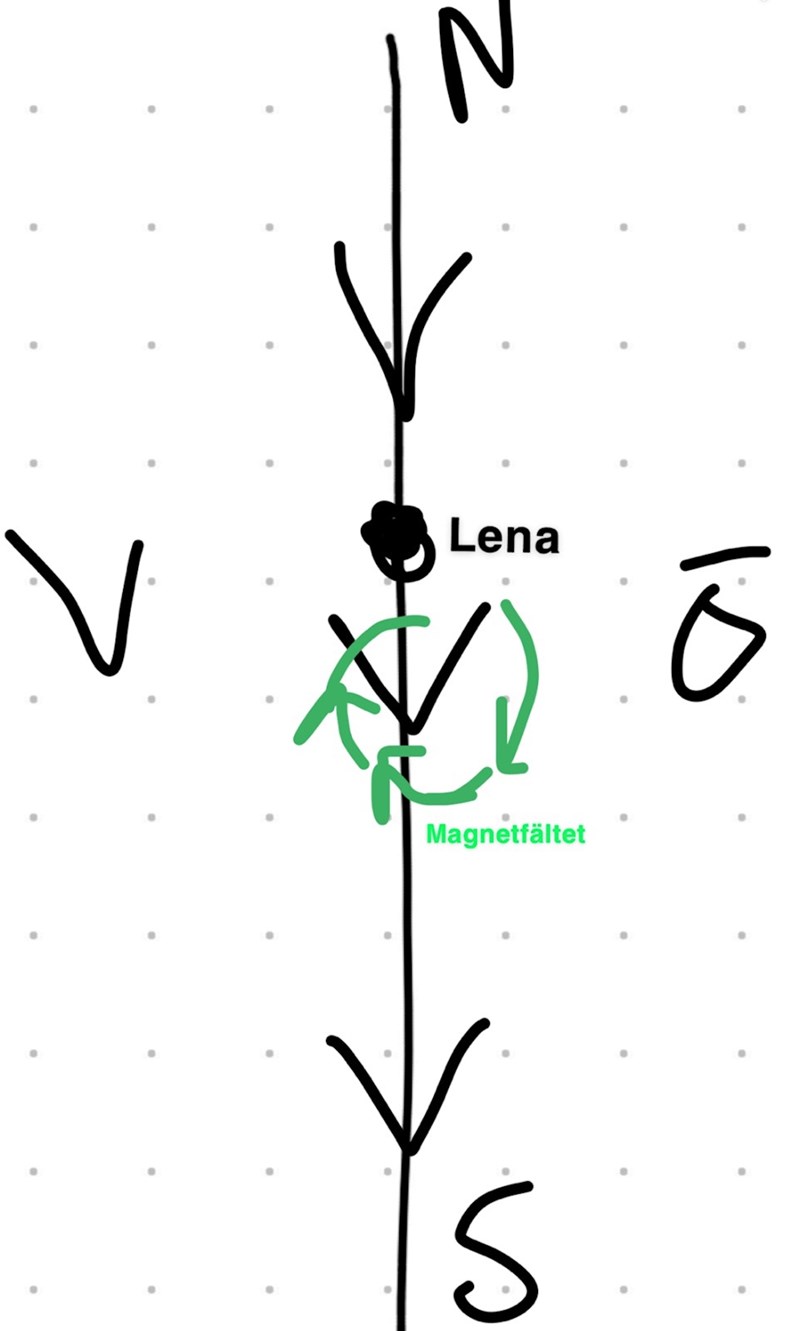

Jag använde högerhandsregeln . Jag greppade handen runt ledaren och fick magnetfältets riktning enligt bilden (gröna pilar)
Bra, nu är Lena på rätt plats också.
Men jag ville att du skulle berätta med ord, inte med bild. Orsaken är att det är svårt för mig att avgöra om du har förstått om du ritar.
Till exempel så beskriver de gröna pilarna en cirkulär rörelse, men jag kan inte avgöra hur du har tänkt dig den. Dvs vilken del av cirkeln som går ovanför ledaren och vilken del som går under ledaren.
Yngve skrev:Bra, nu stämmer bilden (förutom att Lena inte ska ritas bredvid ledningen utan istället på ledningen).
Använd nu högerhandsregeln och beskriv med ord vilken riktning magnetfältet från msrkledningen har
- under ledningen, t.ex. 1 meter under marken.
- ovanför ledningen, t.ex. vid Lenas kompass.
Hmm. Jag vet inte hur jag med ord ska beskriva.
Katarina149 skrev:
Hmm. Jag vet inte hur jag med ord ska beskriva.
Helt enkelt så här:
"Ovanför ledaren är ledarens magetfältet riktat xxx" (här skriver du ett väderstreck, alltså norrut, söderut, västerut eller österut).
"Under ledaren är ledarens magetfältet riktat yyy" (här skriver du ett väderstreck, alltså norrut, söderut, västerut eller österut).
"Eftersom Lenas kompass är ovanför ledaren så är ledarens magnetfält där riktat xxx" (här skriver du ett väderstreck, alltså norrut, söderut, västerut eller österut).
