Optiskt fiber

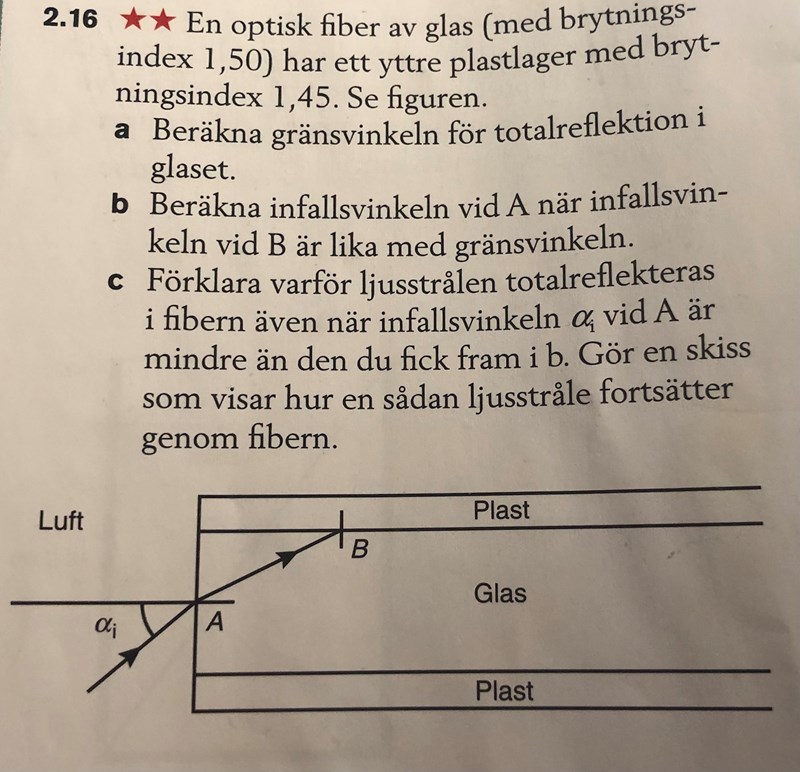

b) Hur kan man börja med uppgiften? Vart på bilden är gränsvinkeln (fick ut gränsvinkeln från a) dvs 75.2 grader)?
Gränsvinkel är en infallsvinkel (vid B). Om infallsvinkeln är större än gränsvinkeln uppstår totalreflektion.

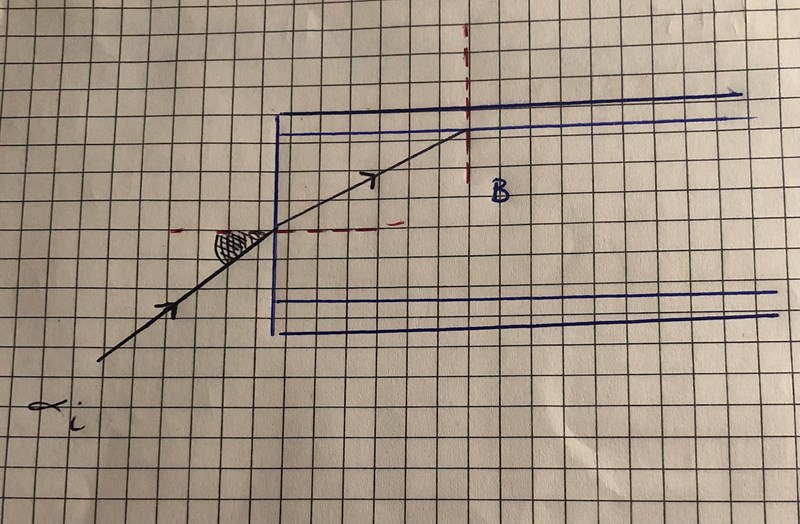

Så här? Vart hamnar då brytningsvinkeln och varför? Den borde ligga utanför materialet?
Vinklarna i Snells lag är mot normalen, du har ritat 90-infallsvinkeln.
Du ska beräkna vad gränsvinkeln leder till för infallsvinkel vid A.

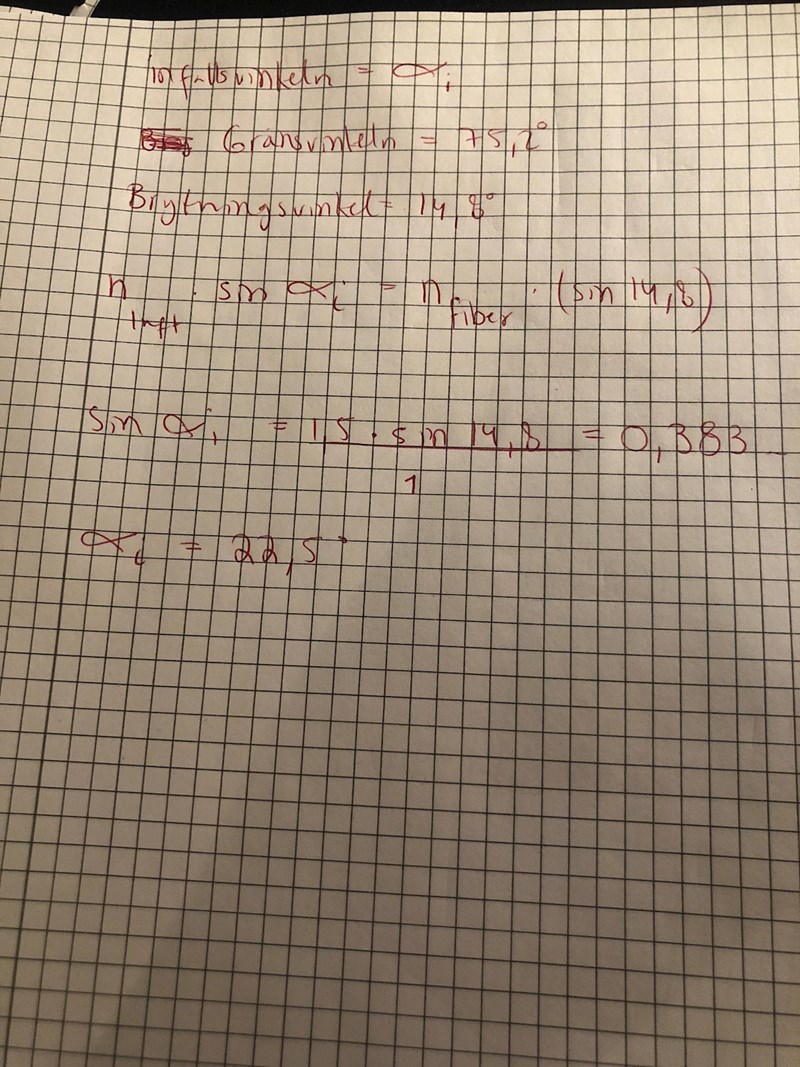

Så 90-75,2= 14,8 grader? Så B= 14,8 gradee?
Sen:
alfa1= ?
alfa2= sin 90 grader
(Detta stoppar jag i Snells lag och får ut alfa1)?

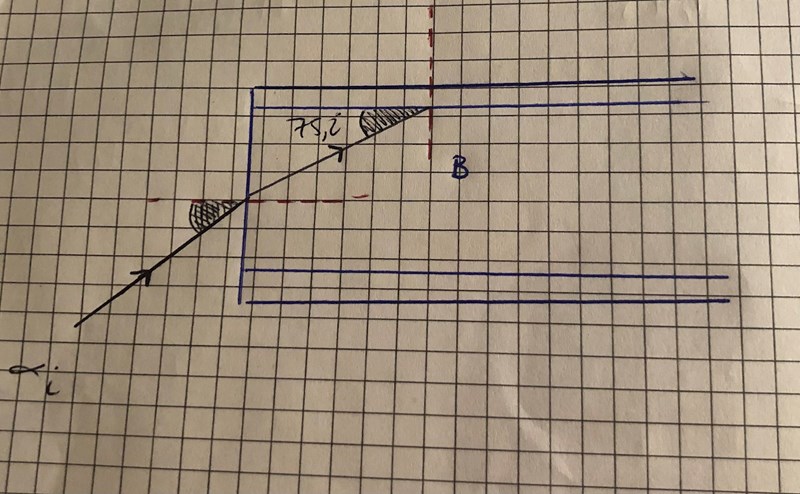

B är en punkt i bilden. Gränsvinkeln är en infallsvinkel vid punkten B. Alltså mellan normalen och strålen. Det du markerat och skrivit 75 vid är inte infallsvinkeln.
Vid A är utfallsvinkeln 90-75,2=14,8 då B träffas med infallsvinkeln 75,2, gränsvinkeln.
Infallsvinkeln du markerat vid A heter alfa
n(luft)*sin(alphaI)=n(fiber)*sin(14,8)
Jag förstår inte var 45,2 grader hamnar.
Menar du 75,2?
Ja, skrev fel. Men hur fick du fram 90-75,2 i den utfallande strålen bredvid alpha i?
Om gränsvinkeln är 72,5 är ju 3:e vinkeln i den rätvinkliga triangeln 90-75,2=14,8. Det är vad en stråle som har infallsvinkeln=gränsvinkeln i punkten B får för vinkel mot normalen till änden av fibern, dvs utfallsvinkeln i övergången från luft till fiber.
Nu fattar jag.
