Optik, samband mellan prismans vinkel och infallsvinkeln

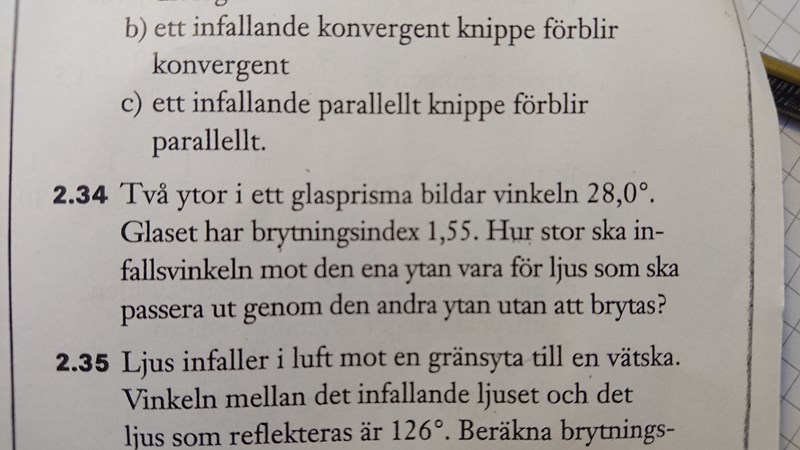

Uppgift 2.34
Hur ska man lösa uppgiften? Kan någon förklara och hjälpa mig på traven? Har verkligen ingen aning om hur man tar sig till väga här.
Har du försökt rita? Vilken skall vinkeln mot prismats andra sida vara för att ljusstrålen inte skall brytas?
Hur ska jag rita upp det, var kommer i sådana fall ljusstrålen komma ifrån?
Rita ljusstrålen bakifrån - du vet ju att den skall passera den sista glasytan utan att brytas.
Låt mig gissa att ljusstrålen måste bryta sig ut ur prismat ortogonalt, annars skulle ljusstrålen nämligen brytas där en gång till. Frågan är nu hur ljusstrålen ska bryta sig in i prismat. Men det finns ett knep: du kan vända om strålens riktning. Strålen flyger ortogonalt mot ytan, bryter sig in i prismat utan att brytas, når den andra ytan, inte ortogonalt, vad händer då? Jo, du ska rita.
Jag förstår verkligen inte hur ni vill att jag ska rita. Blir det bara ett rakt sträck igenom prismat då? Vad menas med ortogonalt?

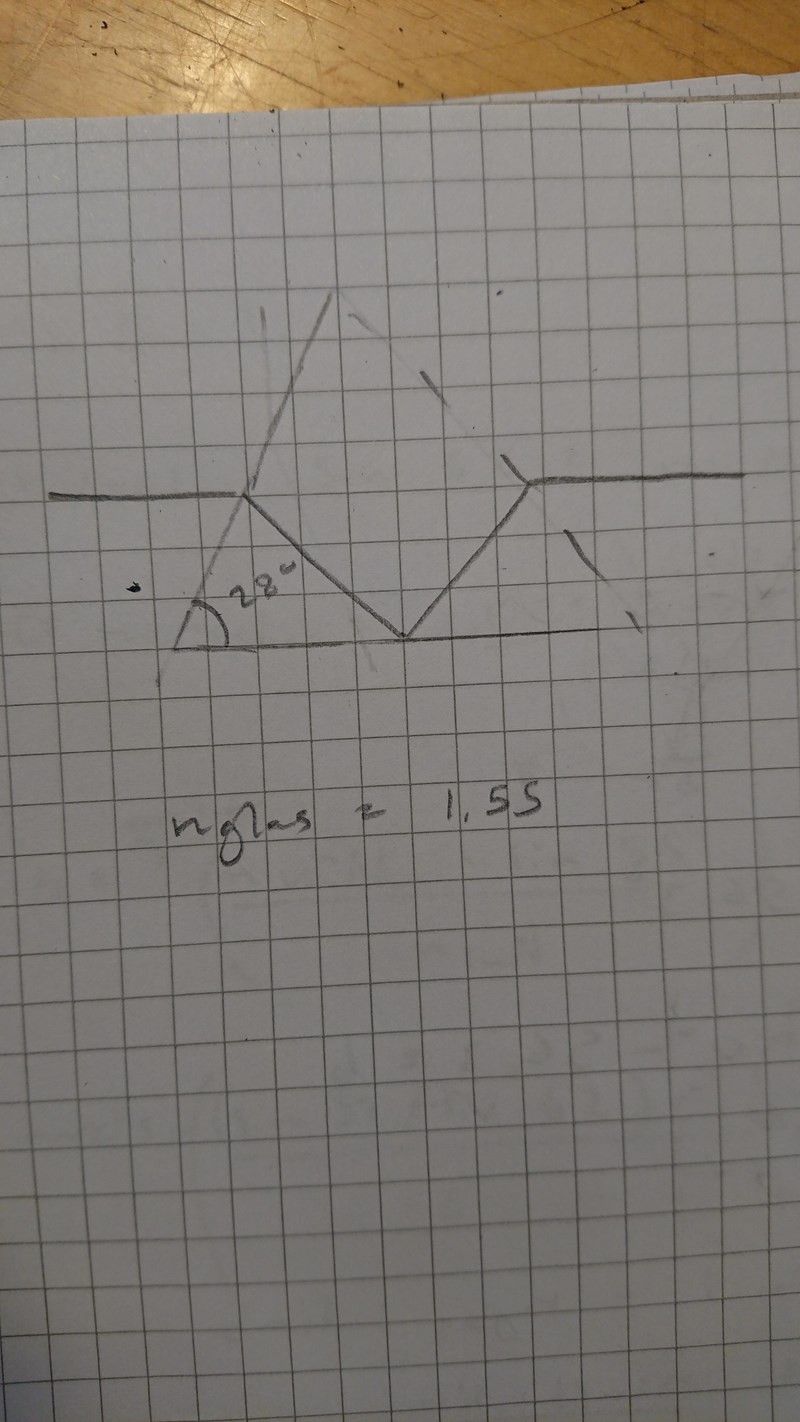

Menar ni att jag ska rita såhär?
Inte bra. Du har ritat en märklig totalreflexion inom prismat. Efter att vi har vänt om strålens riktning kommer den ortogonalt dvs vinkelrätt in (målat fel) utan att brytas. Hur kommer den ut?
Vad händer med en stråle som går rakt upp från luft genom bottenytan av prismat i din bild?
