Operationsförstärkare, krets

Hej! Undrar om någon har bra koll på operationsförstärkare. Jag kan lösa uppgift a med KCL och nodanalys. Det är ju en icke inverterande op.

Men min fråga är i uppgift B, hur löser jag denna? Kan inte hitta någon liknande uppgift.

KitePontus skrev:
Jag kan lösa uppgift a med KCL och nodanalys.

Det förvånar mig. Visa hur du gjorde.

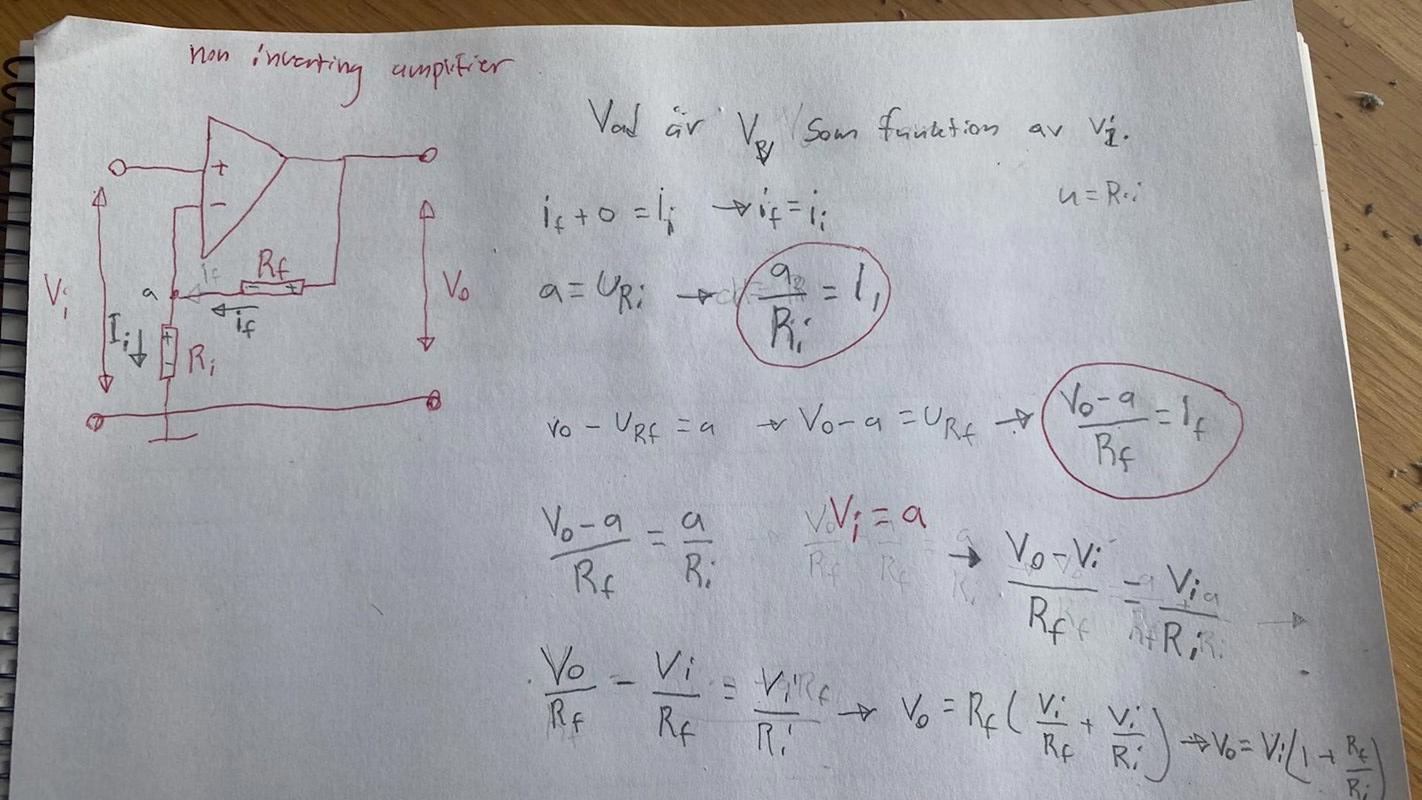

Hej! så här gjorde jag. Inga konstigheter!dock andra namn:)

Ah, men då har du använt ganska mycket mer än vad du sade:

att ingången inte drar ström
att en motkopplad OP försöker göra allt den kan för att får skillnaden mellan båda ingångar till noll

Det hade varit bra att skriva ut det med ord. Så här är ditt resonemang svårt att följa. Välj också tydligare beteckningar, t ex U_- istället för "a".

Precis, v3 = (1 + R2/R1)v2. Detta är ju svaret på a. kretsen bortom V3 är ju en summator. Där ena insignalen är v1 och den andra v3?
