Operationsförstärkare
Hej,

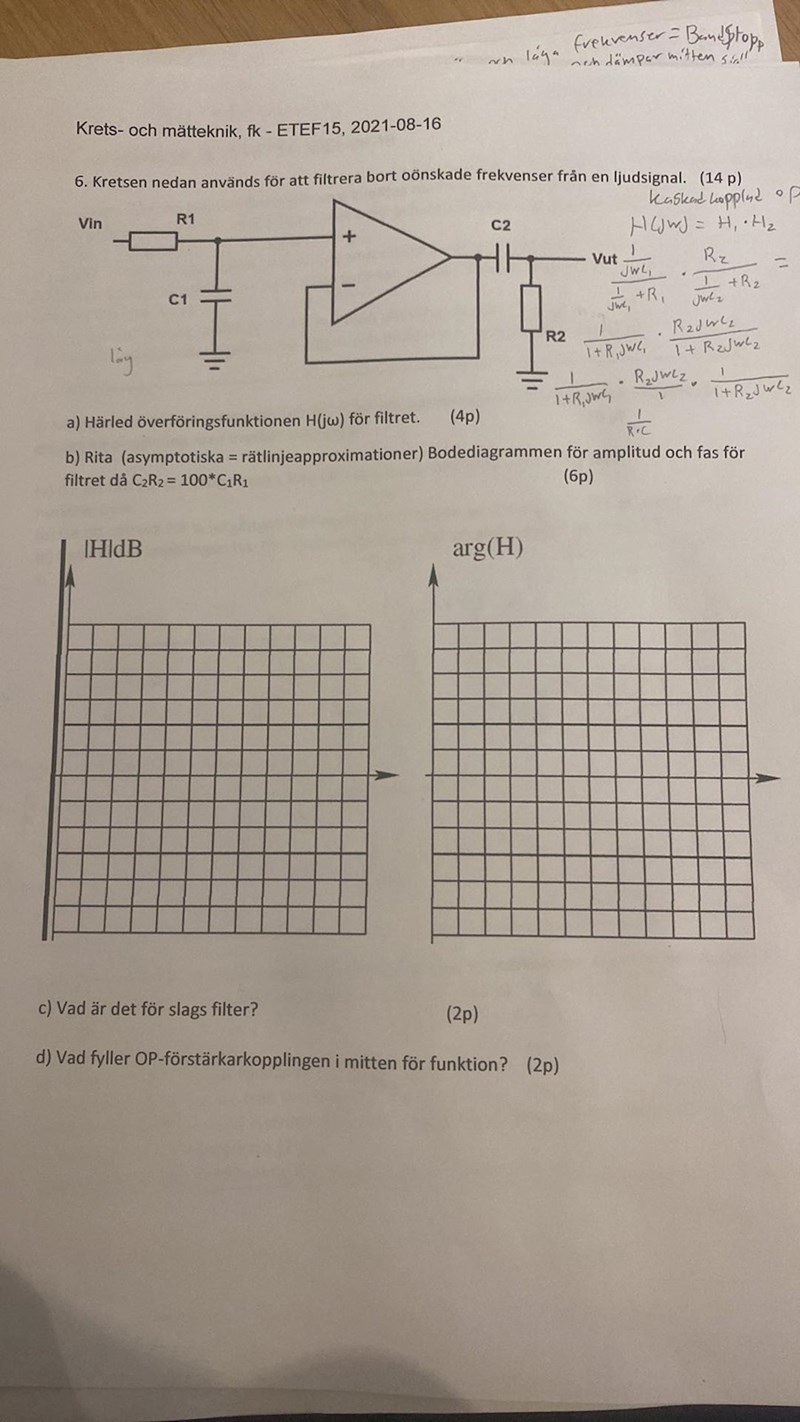

Jag lyckas lösa fråga a, den är ju kaskad kopplad och har skrivit ett uttryck.
Men när jag kommer till fråga B när de vill att jag ska rita ett bode diagram för amplitud och fas för filtret då C2*R2 = 100*C1*R1. Så tar det stopp. ( jag vet hur jag gör ett bodediagram under normala omständigheter) Men i facit ersätter dom hertz med Wb, vilket gör mig väldigt förvirrad.
Hoppas någon kan hjälpa mig då jag suttit alltför länge med denna uppgift :)
KitePontus skrev:
Men i facit ersätter dom hertz med Wb, vilket gör mig väldigt förvirrad.
Jag kan inte gissa vad du menar utan bild på facit.
Men det går förstås lika bra med en frekvensskala i hertz. Vad har du ritat?
Jag får ju inga värden här? varken hertz elr r samt c?

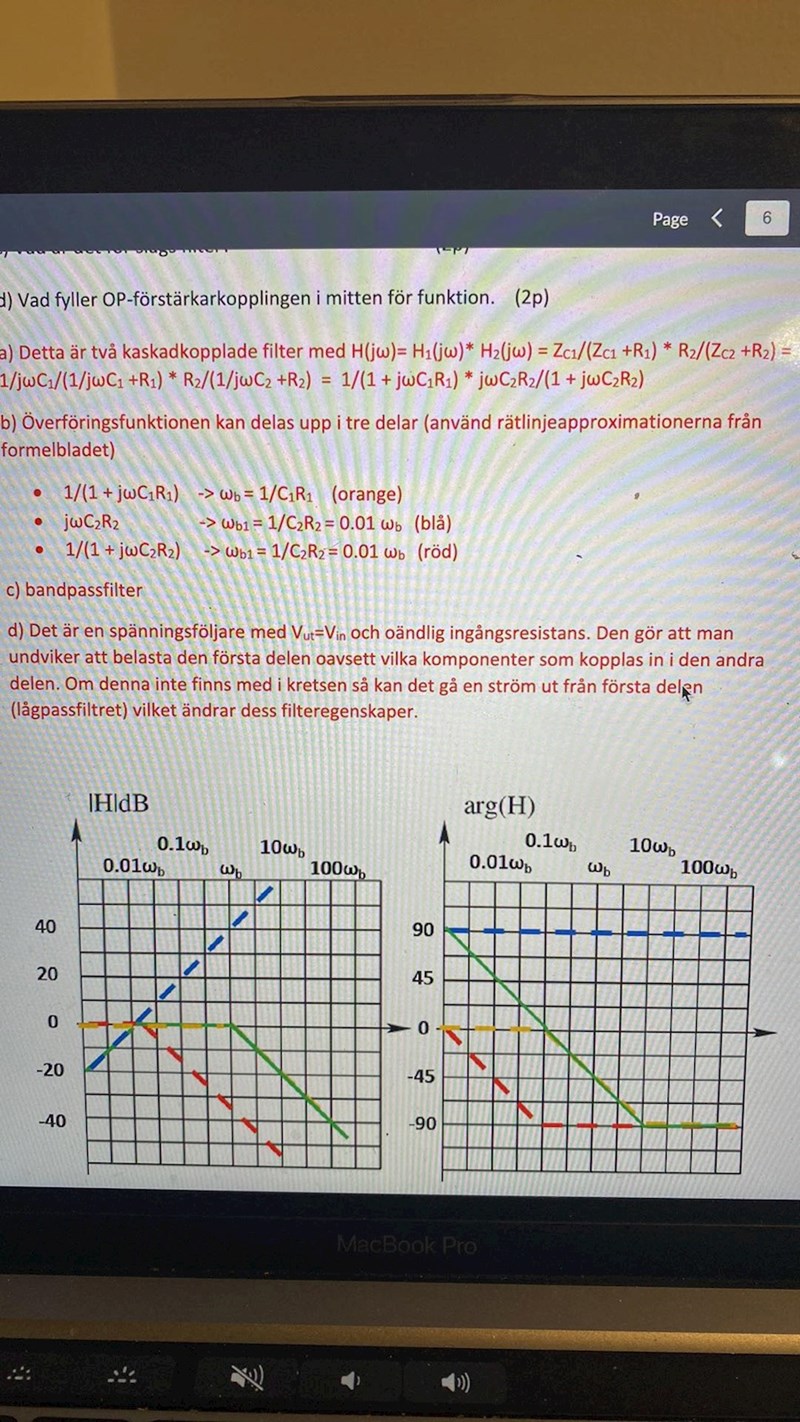

Här är ett foto på vårat facit
KitePontus skrev:Men i facit ersätter dom hertz med Wb,
Alltså , där b nog står för band.
Det lämnas till dig att räkna ut värden. Figuren används förmodligen även vid andra uppgifter med andra värden på komponenterna.
ok, men vet du hur jag får fram en formel som jag kan använda vid diagrammen ? ( utifrån wb )
KitePontus skrev:ok, men vet du hur jag får fram en formel som jag kan använda vid diagrammen ? ( utifrån wb )
Facit hänvisar till ett formelblad som du ska ha någonstans.
Okej, vi har aldrig gått igenom på föreläsningarna hur man löste dessa. Men det stämmer som du säger, att det finns en sida i formelsamlingen om detta. Tack jag lyckades lösa den :)
