Operationsförstärkare.

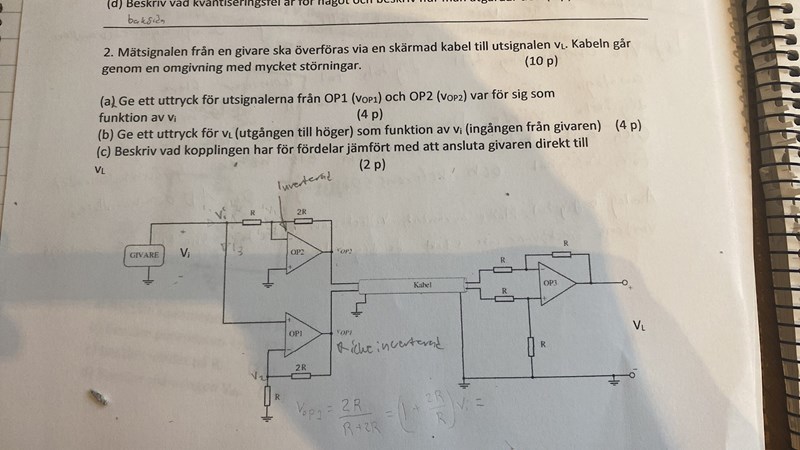

Hej, Jag har svårt för att lösa denna uppgift och försöker här. Uppgift a.

Den övre är en inverterad op och den undre är en icke-inverterad op.

Formlerna för dessa är ju för

OP1 . (1+2R/r)*vi = vop1

OP2. -(R2/R)*vin = vop2



Facit ger

vOP1 = (1 + 2R/R) vi = 3vi.
vOP2 = -(2R/R)vi = -2vi

Vad jag undrar är hur kommer de fram till att Vop1 = 3vi och VOP2 = -2vi?

Mvh


Pieter Kuiper 8033 – Avstängd
Postad: 6 okt 2023 10:50

Vad menar du med lilla r?

KitePontus 44
Postad: 6 okt 2023 11:06

Ska vara ett stort R :)

Pieter Kuiper 8033 – Avstängd
Postad: 6 okt 2023 11:17

I så fall ser jag inget problem.

KitePontus 44
Postad: 6 okt 2023 11:19

Ja men hur får de fram att VOP1= 3vi? Samt VOP2=-2vi? Den delen jag inte förstår, när de skriver uttrycken som ”vi”.    :)

Visa spoiler

Skriv ditt dolda innehåll här

Pieter Kuiper 8033 – Avstängd
Postad: 6 okt 2023 11:22 Redigerad: 6 okt 2023 11:25

Som facit skrev: VOP1=(1+2RR)Vi=(1+2)Vi=3ViV_{\rm OP1} = (1+ \dfrac{2R}{R}) V_{\rm i} = (1 + 2) V_{\rm i} = 3 V_{\rm i} där ViV_{\rm i} är ingångsspänningen, givarens spänning i schemat.

KitePontus 44
Postad: 6 okt 2023 11:25

Jesus christ. Tack, jag har pluggat för mkt. Missade detta, tack din hjälp :)
