5 svar
211 visningar
iqish 233
Postad: 22 okt 2020 12:04

Op-koppling

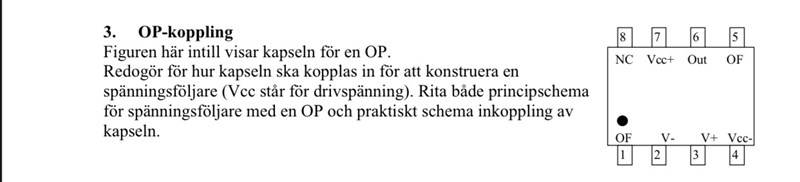

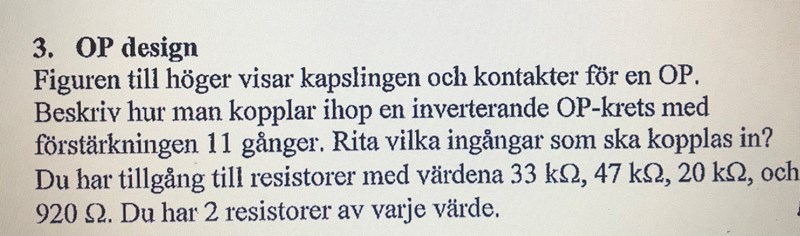

Här är två nästan likadan uppgifter som jag ska lösa

både uppgifterna hade samma bild och jag undrade om min lösning kan vara lösning till både uppgifterna?

Här är min lösning

JohanF 5226 – Moderator
Postad: 22 okt 2020 15:25

I första uppgiften ska du använda op-ampen som en inverterande förstärkare. Den har du ritat riktigt. Men du måste bestämma värdena på Ri och Rf också.

I andra uppgiften ska du använda samma op-amp som spänningsföljare. Läs igenom vad man använder en spänningsföljare till, och hur man konstruerar den mha en op-amp.



Det är alltså inte samma lösning till båda uppgifterna. Däremot kan man använda samma op-amp som byggsten i båda lösningarna.

iqish 233
Postad: 22 okt 2020 18:08

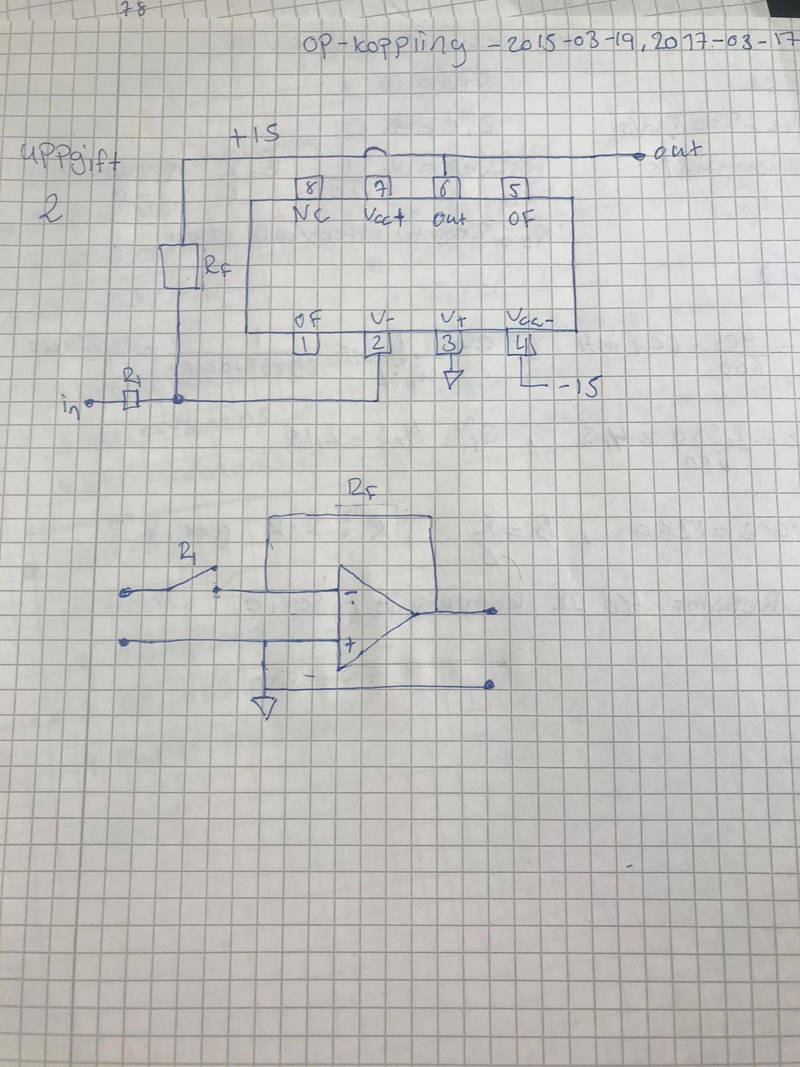

Kan detta vara rätt på uppgift 2

JohanF 5226 – Moderator
Postad: 22 okt 2020 18:36

Nä. Varför har du en strömbrytare istället för R1? Vilket värde ska R1 vara? Till vilken ingång kopplar du insignalen?

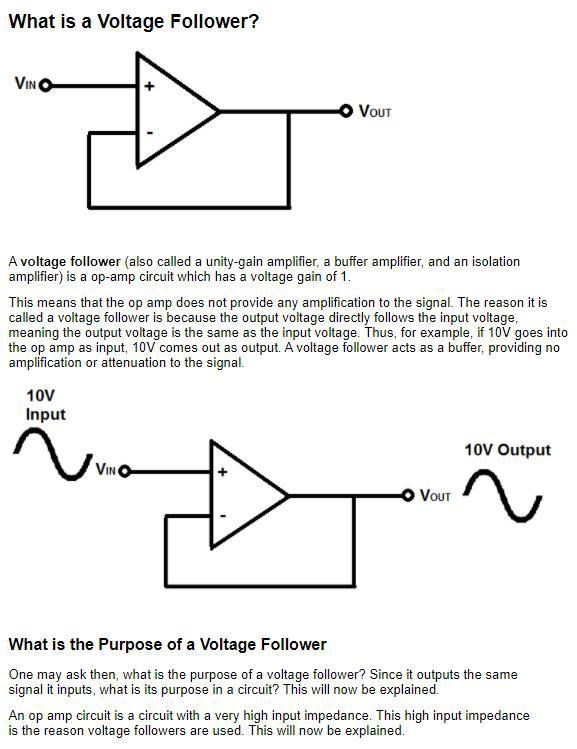

Din spänningsföljare är inte speciellt lik denna:

iqish 233
Postad: 26 okt 2020 11:07

Hur ska jag räkna så att jag får 11 gånger

JohanF 5226 – Moderator
Postad: 26 okt 2020 18:31

Här, från Wikipedia:
