Ohms lag

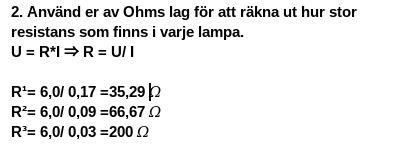

Är det logiskt? R¹ och R² och R³. Kan resistansen för 3 parallellkopplade lampor, och den sista lampans resistor R³ vara 200 𝛺?
Finns det någon bild? Jag förstår inte kopplingen.Om de är parallellkopplade verkar dessa siffror knepiga.
Varför inte?
AndersW skrev:Finns det någon bild? Jag förstår inte kopplingen.Om de är parallellkopplade verkar dessa siffror knepiga.
Första lampan från vänster

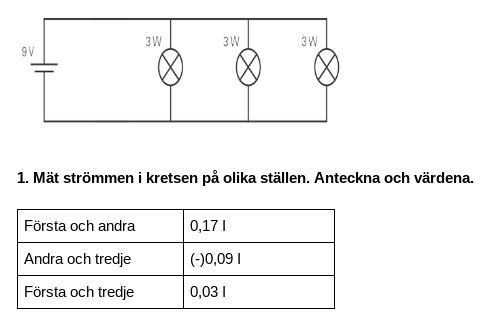

Vad betyder tabellen? Jag förstår ingenting. Vad är uppgiften?
Laguna skrev:Vad betyder tabellen? Jag förstår ingenting. Vad är uppgiften?
Man ska räkna strömmen emellan den första lampan och den andra. Därefter emellan andra och sista lampan, och sist första lampan och sista lampan. Sen måste jag beräkna resistansen.
OK, men jag förstår inte alla raderna. Kan du markera de uppmätta strömmarna i kopplingsschemat?
När det står 0,17 I, menar du 0,17 A?
Laguna skrev:När det står 0,17 I, menar du 0,17 A?
Ja precis
Eftersom du har tre likadana, parallellkopplade, lampor och vi vet spänningen och lampans effekt är det ganska lätt att beräkna vilken ström varje lampa kommer att ta och det är inte i närheten av de värden du säger dig ha mätt upp.
När du säger att du mäter mellan första och andra samt mellan andra och tredje tror jag att jag förstår hur du mäter men när du säger att du mäter mellan första och tredje förstår jag inte hur du mäter. Detta gör att jag funderar på om du inte mäter fel, speciellt som dina värden är så konstiga.

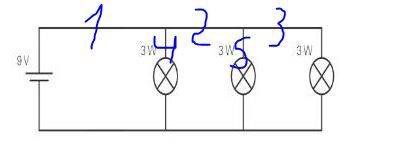

Det finns 5 ställen att mäta ström i din övre halvan av din koppling (sedan symmetriskt 5 punkter i undre halvan) Dessa är:
Mellan batteriet och den kopplingspunkt där den vänstra lampan är inkopplad (vid 1). Då mäter man den totala strömmen som går från batteriet till alla tre lamporna.
Mellan kopplingspunkterna för den vänstra lampan och den mittersta lampan (vid 2). Då mäter man den ström som går till de två lamporna till höger.
Till höger om den högra kopplingspunkten (vid 3). Då mäter man strömmen som går till den högra lampan.
Mellan den högra kopplingspunkten och den mittersta lampan (vid 5). Då mäter man strömmen till den mittersta lampan.
Mellan den vänstra kopplingspunkten och den vänstra lampan (vid 4). Då mäter man strömmen till den vänstra lampan.
Tre av dessa skall vara lika, en skall vara dubbelt så stor som de lika och en skall vara tre gånger så stor som de lika.
