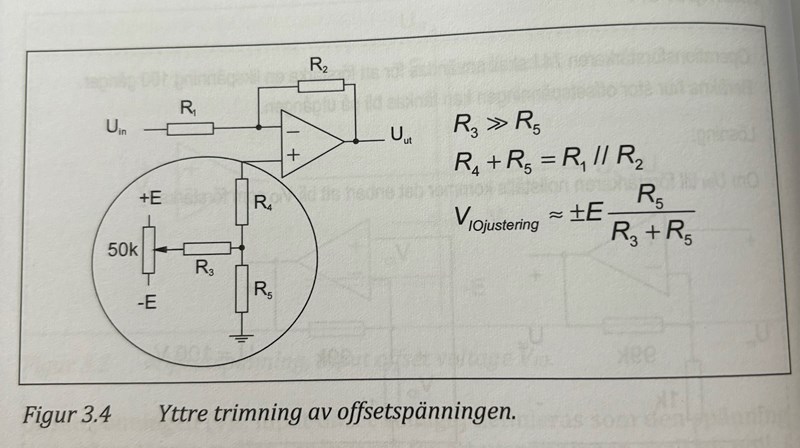

Offset trim
Jag förstår inte riktigt den här kopplingen. Jag hajar att poängen är att minska offsetspänningen, men jag förstår inte hur den gör det. Vad är ens VIOjustering?
InteDenSmartaste skrev:Vad är ens VIOjustering?
Det är spänningen på den icke-inverterande ingången istället för att bara lägga den på jord. Det är en mycket liten spänning.
På det här sättet kompenseras det även för variationer i input-offset och output-offset, som kan variera lite med temperatur till exempel, och med matningsspänningen.

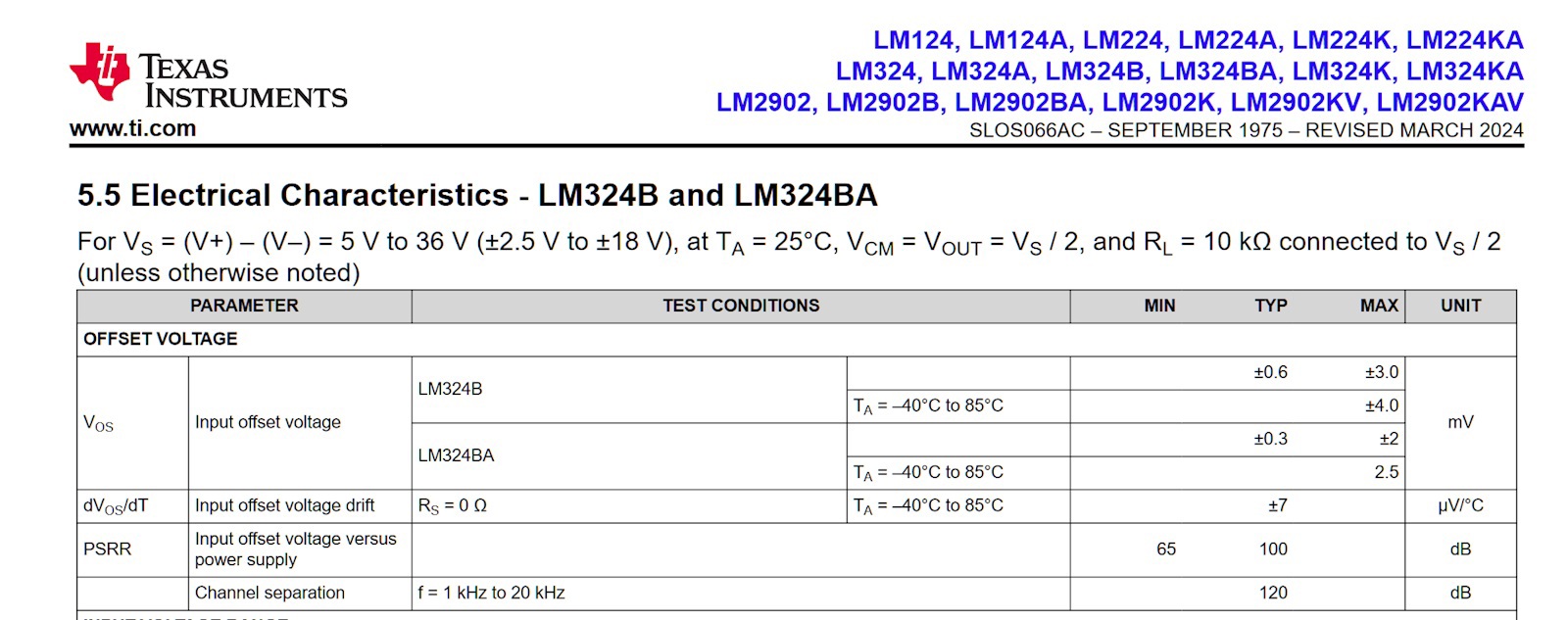

Urklipp från ett datablad för operatinsförstärkaren LM324:
Spänningen VOS är den spänning som behövs mellan + och - ingångarna för att utspänningen ska bli noll. För ett helt perfekt exemplar så är VOS noll volt men ofullkomligheter i tillverkning och temperaturpåverkan ger små variationer.
Om det är viktigt att noll volt inspänning ger noll volt ut så kan man trimma bort felet.
