obalansspänning brygga (Teknik & Bygg/Universitet)

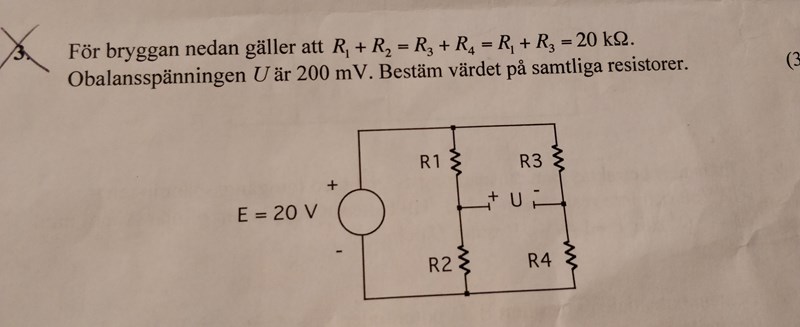

Du vet att $R_{1} + R_{2} = 20 k o h m$ och det är 20 V över de två resistanserna. Då går det 1 mA i den kretsen och eftersom det är 20 kiloohm även över $R_{3} + R_{4}$ så går det 1 mA därigenom också.
Eftersom det är 0,2 V över U så kan du räkna ut att det ska vara 0,2 V mer över $R_{2}$ än det är över $R_{4}$ .

Kan det vara en ledtråd att börja med?

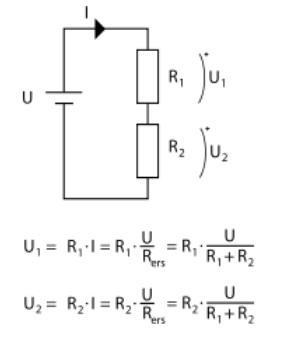

Tillämpa spänningsdelning:

$U = U_{2} - U_{4} = E \frac{R_{2}}{R_{1} + R_{2}} - E \frac{R_{4}}{R_{3} + R_{4}} U = \frac{E}{R_{1} + R_{2}} (R_{2} - R_{4})$

Resten fixar du själv :-)

Hej!

Tacksam för svaren, varför gör du spänningsdelning i den ordningen? känner mig väldigt ovan vid sådana här uppgifter då det är helt nytt för mig. Du får gärna beskriva din tankegång då blir det lättare att förstå.

Ordningsföljden: Vid U2 står det ju ett "+" och vid U4 står det ett "-"

Den grundläggande tankegången: U = U2 - U4

Sedan tillämpar jag bara spänningsdelning två gånger

Hej!

Jag känner till spänningsdelning, men får ej ut rätt värde? har stoppat in värde på R1 samt R2 i nämnaren multiplicerat med källan E, hur får du ut täljarens värde?

jocke22 skrev:
Hej!
Jag känner till spänningsdelning, men får ej ut rätt värde? har stoppat in värde på R1 samt R2 i nämnaren multiplicerat med källan E, hur får du ut täljarens värde?

$U = U_{2} - U_{4} U = E \frac{R_{2}}{R_{1} + R_{2}} - E \frac{R_{4}}{R_{3} + R_{4}} U = E (\frac{R_{2}}{R_{1} + R_{2}} - \frac{R_{4}}{R_{1} + R_{2}}) U = \frac{E}{R_{1} + R_{2}} (R_{2} - R_{4})$

Tack

Hänger med på vad du gör, men hur får du ut R2-R4?

Carina93 skrev:
Tack
Hänger med på vad du gör, men hur får du ut R2-R4?

Nu blir jag osäker på vad du tvekar över.

Är det att... $R_{1} + R_{2} = R_{3} + R_{4}$

...eller är det att... $\frac{a}{c} - \frac{b}{c} = \frac{a - b}{c}$

Ja du, får inte ut de sista variabler?

Du får gärna beskriva.

Tack för ditt tålamod

jocke22 skrev:
Ja du, får inte ut de sista variabler?
Du får gärna beskriva.

Tack för ditt tålamod

Jag förstår fortfarande inte. Tvekar du över att:

$\frac{a}{c} - \frac{b}{c} = \frac{a - b}{c}$

Nej🙂det är ju inte konstigt samma nämnare och skriver ihop det, men vad ska värdena vara på de sista?

Löser ej det, hur resonerar du?

jocke22 skrev:
Nej🙂det är ju inte konstigt samma nämnare och skriver ihop det, men vad ska värdena vara på de sista?
Löser ej det, hur resonerar du?

Jaha, nu kanske jag fattar....hur slutför man beräkningarna för att komma till facit :-)

$0.2 = \frac{20}{40} (R_{2} - R_{4}) R_{2} - R_{4} = 0.4 k Ω R_{1} = 9.8 k Ω R_{2} = 10.2 k Ω R_{3} = 10.2 k Ω R_{4} = 9.8 k Ω$

Underbart 🙂 tack så hemskt mycket 🙂

Om du har lust får du gärna beskriva tankegången, jag är med på att det ligger 20 v över vardera gren, strömmen får man ut, inget konstigt så långt, men hur tänker du sedan? Spänningsdelning går ju bara vad jag vet göra i en serie koppling, hur har du gjort där? Slagit ihop grenar ?

jocke22 skrev:
Om du har lust får du gärna beskriva tankegången, jag är med på att det ligger 20 v över vardera gren, strömmen får man ut, inget konstigt så långt, men hur tänker du sedan? Spänningsdelning går ju bara vad jag vet göra i en serie koppling, hur har du gjort där? Slagit ihop grenar ?

Det blir spänningsdelning i två seriekopplingar. R1 och R2 respektive R3 och R4

Ok tack 🙂när man går kvl får jag u=u2-u4 så det stämmer tack återigen

jocke22 skrev:
Ok tack 🙂när man går kvl får jag u=u2-u4 så det stämmer tack återigen

Utmärkt att du inte bara godtar allt jag skriver, utan att du funderar själv och kontrollerar med andra synsätt och metoder :-)
