Notation inom ellära
Hej jag behöver hjälp när det kommer till notation inom ellära. Jag förstår mig inte på principen?!?!
här är några exempel som jag inte förstår. Jag skulle vilja ha hjälp med hur man ska tänka och vad det är som blir fel
på alla uppgifter ska man säga vad Ua, Ub och Uab är. Jag vet att Uab betyder Ua-Ub.
(om det är svårt att förstå all text jag skrivit snälla kolla på mitt svar här under där jag ritat bild!!)

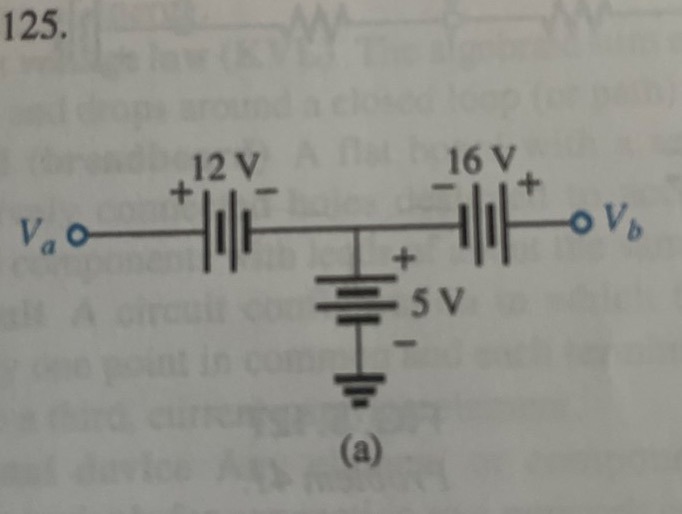

uppgift1:
Här tänkte jag att Ua är 12V och Ub är 16V. Vilket var fel. Jag funderade även på om de båda skulle vara 0 eftersom strömmen går från + till - och de båda ligger på + sidan av batteriet. Men de va också fel. Både punkt a och b ska tydligen få extra 5V från den imitten. Och när jag såg det tänkte jag att det var för att 5Voltaren har sin positiva sida emot de andra två batterierna och då går ju strömmen då istället mot minus men från 5V. Ska man tänka att man alltid börjar vid jord?

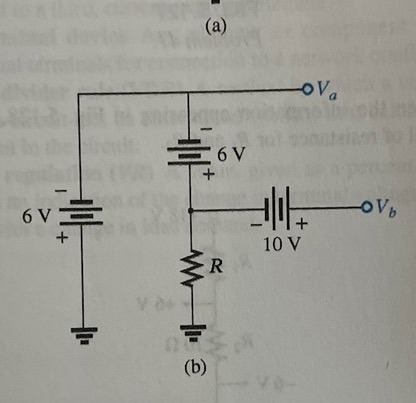

Uppgift 2:
här förstår jag inte om man ska börja vid jord vilken jord ska man då börja ifrån? Jag tänkte att Ua blev 12V (6V+6V) men de var fel. Då tänkte jag istället att det blev 0V för de tog ut varandra. Men de va också fel för det ska vara -6V. Vilket betyder att bara ett av batterierna räknas. Men vilket? Hur vet man det och varför är det negativt? Ska man istället gå från punkt a till jod? Och att man då tar den enklaste vägen? Vilket är genom bara batteriet? Och eftersom man då går igenom ”minus” sidan så blir det -6V? Är det därför Ub också är bara 10V och den där 6V nära punkt b inte spelar någon roll på den?

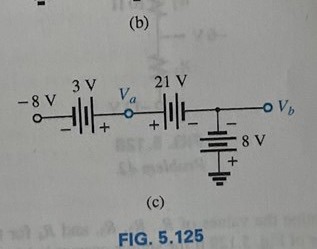

uppgift 3:
här tänkte jag jag då att jag ska gå från punkten till jord den enklaste vägen. Ub blir då -8V vilket stämmer. Men då förstår jag inte Ua. Det ska vara -8V+3V=-5V. Men då kollade man på vad som var innan punken? Och inte det som var till jord? Om jag hade gjort som jag gjorde på punkten b så hade jag fått 21V. Men nu ska man ta det som är innan punkten? Är det då så att om en punkt ligger mitt i en krets och inte i ett eget slut så ska man inte gå från punkten till jord utan från punkten till det som var innan den?

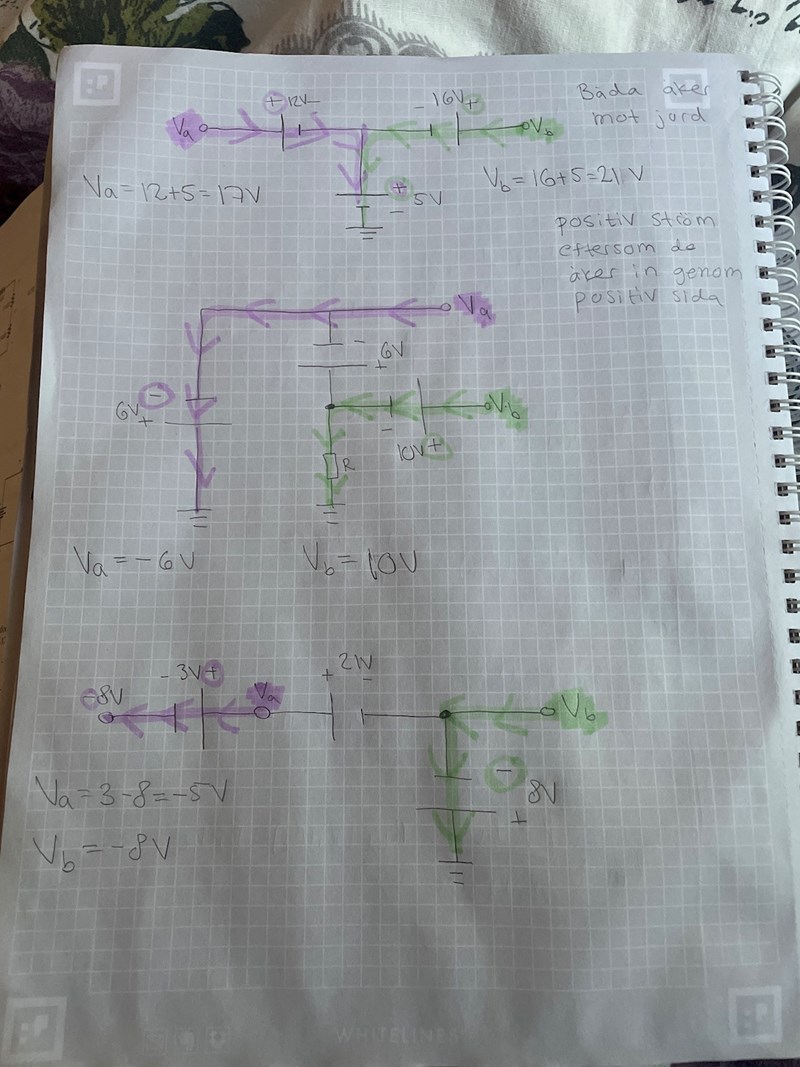

Jag vet inte om det är svårt att förstå mina tankar så jag har ritat en bild. Och jag tror bara av att skriva detta har jag förstått mera!! Men jag förstår fortfarande inte varför på den sista Ua så går den mot vänster och inte höger (och mot jord)?
