Na5a behöver inte mer hjälp
Na5a 403
Postad: 23 okt 12:17

Nodanalys, fel svar

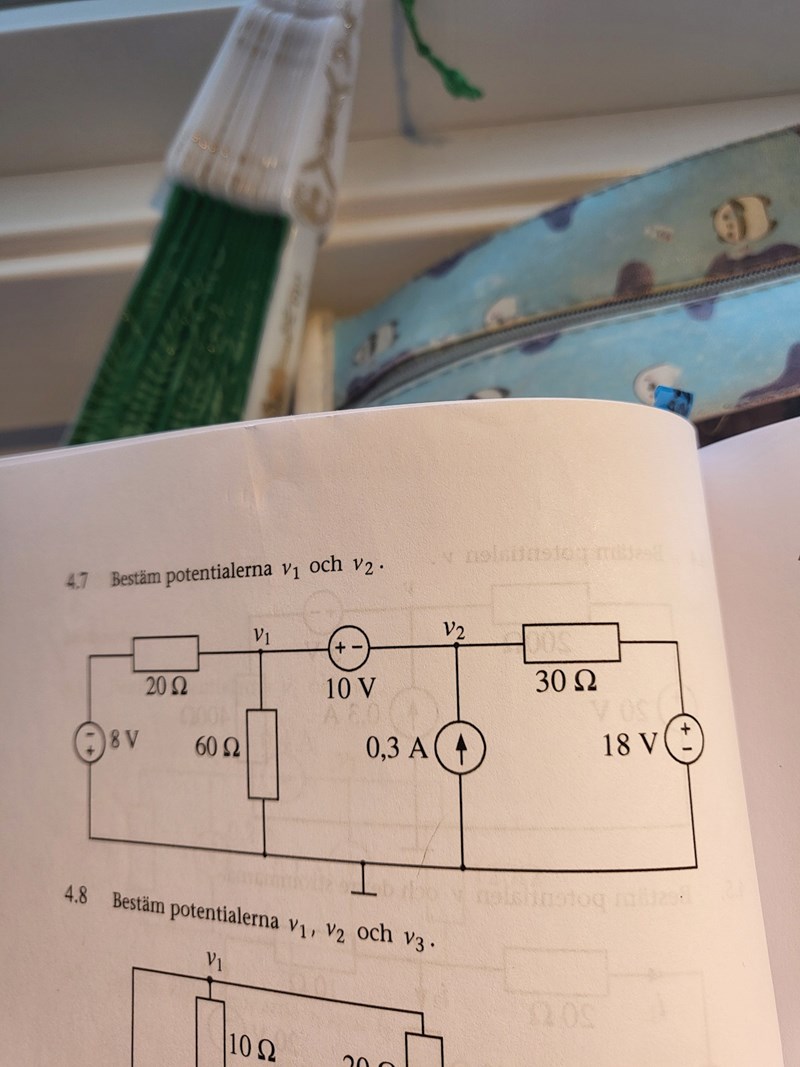

Jag vill lösa uppgift 4.7:

och såhär löser jag den:

Men facit säger att svaret ska vara: v1 = 8,33 V och V2 = -1.66 V. Vad har jag gjort för fel?

ThomasN 2072
Postad: 23 okt 20:07

Du får tyvärr fel tecken på några av strömmarna när du tecknar ekvation (1)

T.ex i1 ska vara ((-8) -V1)/20, med strömriktning som pilen visar
Liknande med i2 och i3

Na5a 403
Postad: 24 okt 14:32

Tack!
