Nodanalys

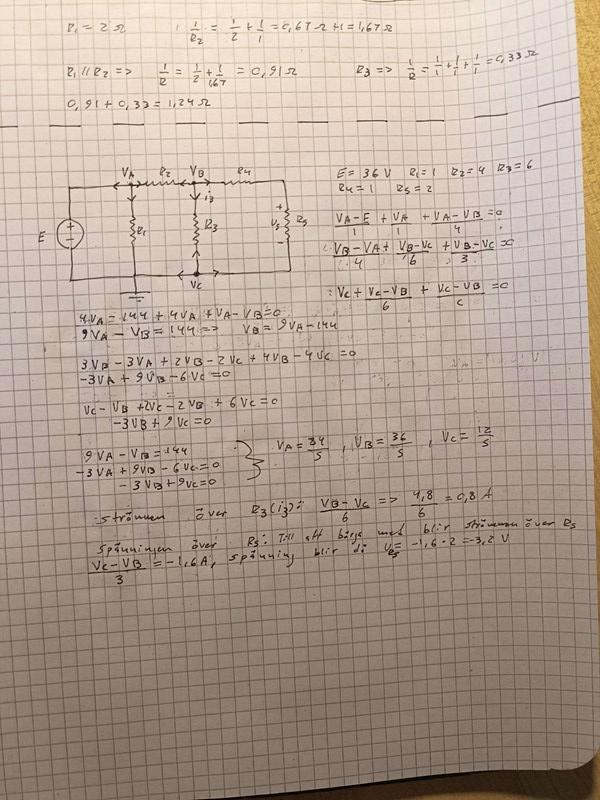

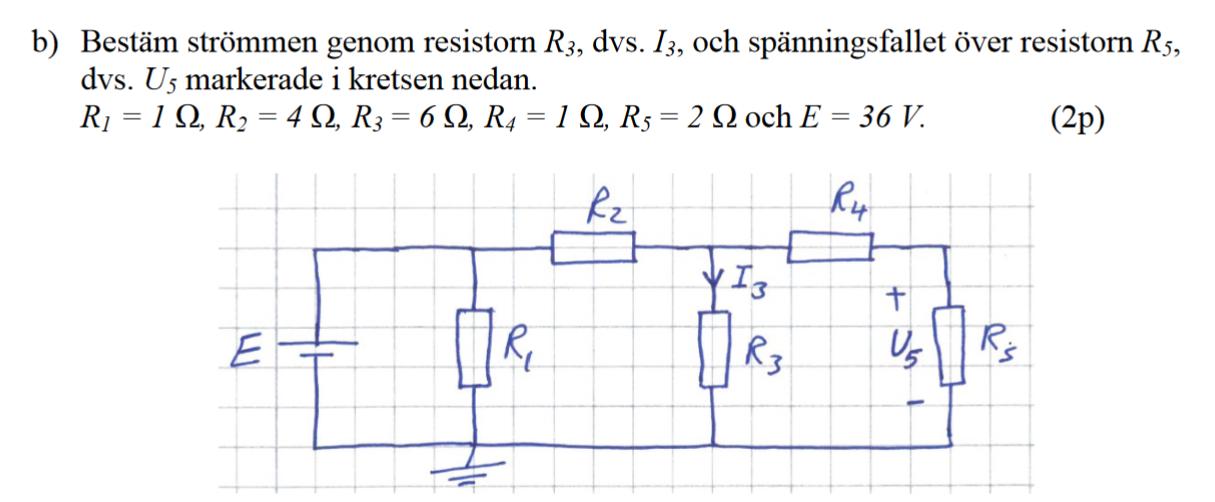

Tjenare har försökt lösa denna fråga ett tag nu med nodanalys då jag anser att det passar denna fråga. Har nu försökt lösa den på flera sätt och varje gång får jag fel svar nu undrar jag om det är möjligt att lösa frågan med nodanalys och om det går så undrar jag vad jag gör fel. Facit finns på bild längst ner:
Mvh
Krille

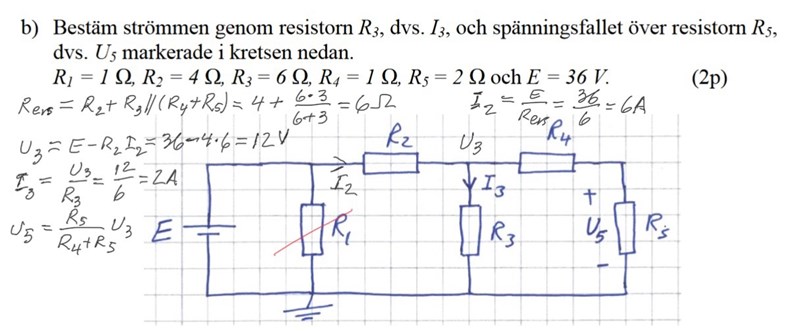

Börja med att antingen ta bort R1 eller rita om schemat och placera R1 till vänster om spänningskällan E. Att det går ström genom R1 påverkar inte de övriga komponenterna.
Sedan är det bara att räkna ett steg i taget enligt förslaget nedan.
- Tack för förklaringen och lösningsförslaget mycket tacksam. Har bara en fråga jag undrar över och det är om varför vi tar bort R1 är det kanske för att den är jordad?
Nej, det har inte med jordning att göra.
