Newmanprojektioner

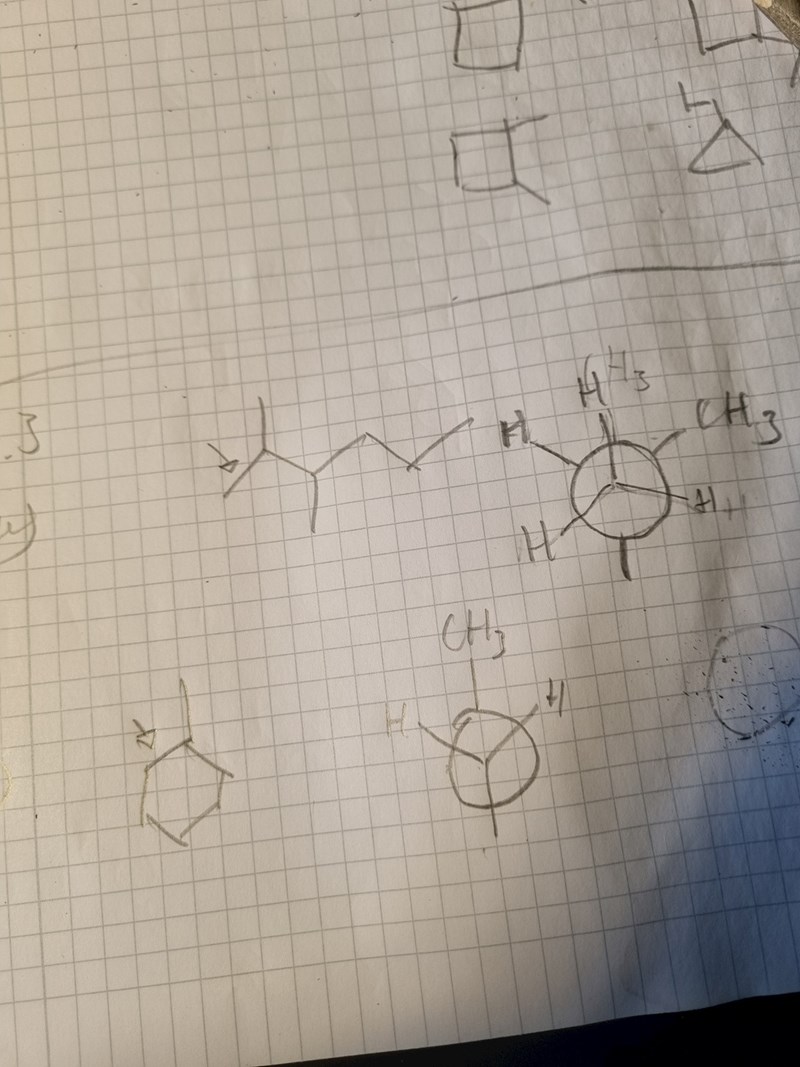

Jag försöker mig på att rita newmanprojektioner. Har aldrig varit med om en cyklisk newmanprojektion som på den nedre. Är något jag gjort rätt? Uppgiften är att rita den stabilaste formen.
Nej det ser ut som ett rakt kolväte. För cykliska kolväten med sex kol behöver du visa konformationen längs två bindningar samtidigt. Kanske enklare att få en bild av det, från just en bild.
mag1 skrev:Nej det ser ut som ett rakt kolväte. För cykliska kolväten med sex kol behöver du visa konformationen längs två bindningar samtidigt. Kanske enklare att få en bild av det, från just en bild.
Ok... Det har jag aldrig stött på innan. Hur ritar man det? Är den övre ritningen korrekt för alkanen?
Enklast är nog om du söker fram en bild från kurslitteraturen eller googlar. Hexan är nog en av de vanligaste exemplen, och är snarlik din förening.
Alkanen ser inte helt rätt ut om du försöker illustrera den utifrån bindningen C1-C2. Vilka substituenter finns det på kol 2?
mag1 skrev:Enklast är nog om du söker fram en bild från kurslitteraturen eller googlar. Hexan är nog en av de vanligaste exemplen, och är snarlik din förening.
Alkanen ser inte helt rätt ut om du försöker illustrera den utifrån bindningen C1-C2. Vilka substituenter finns det på kol 2?
En metyl!
Jo det stämmer den ena substituenten är metyl, men du har visat bägge som metylgrupper - du har missat "R".
mag1 skrev:Jo det stämmer den ena substituenten är metyl, men du har visat bägge som metylgrupper - du har missat "R".
Vad innebär R? Är det någon mer substituent?
Ja precis "R" används ju för substituenter, som finns där men som man inte vill rita ut.
Du har endast ritat ett streck, vilket är en metylgrupp, istället för propylgruppen. Sätter du ett R i slutet av strecket blir det rätt, och du slipper avdrag på tentan för att ha ritat fel.
mag1 skrev:Ja precis "R" används ju för substituenter, som finns där men som man inte vill rita ut.
Du har endast ritat ett streck, vilket är en metylgrupp, istället för propylgruppen. Sätter du ett R i slutet av strecket blir det rätt, och du slipper avdrag på tentan för att ha ritat fel.
Det var bra du sa! Jag trodde att det var så man gjorde... Är det ok att skriva CH3 som metylgrupp?
En metylgrupp borde du kunna visa som -CH3 , eller som ett streck.
