binary 206 – Fd. Medlem
Postad: 26 jun 2020 16:42

Nät med enbart xor-grindar

Hej. Har en uppgift som lyder;

”Konstruera en minimal 4bitars binär-till-graykod omvandlare där utsignalen är en 4bitars graykod.
Realisera den erhållna konstruktionen med enbart xor-grindar och rita schema. ”

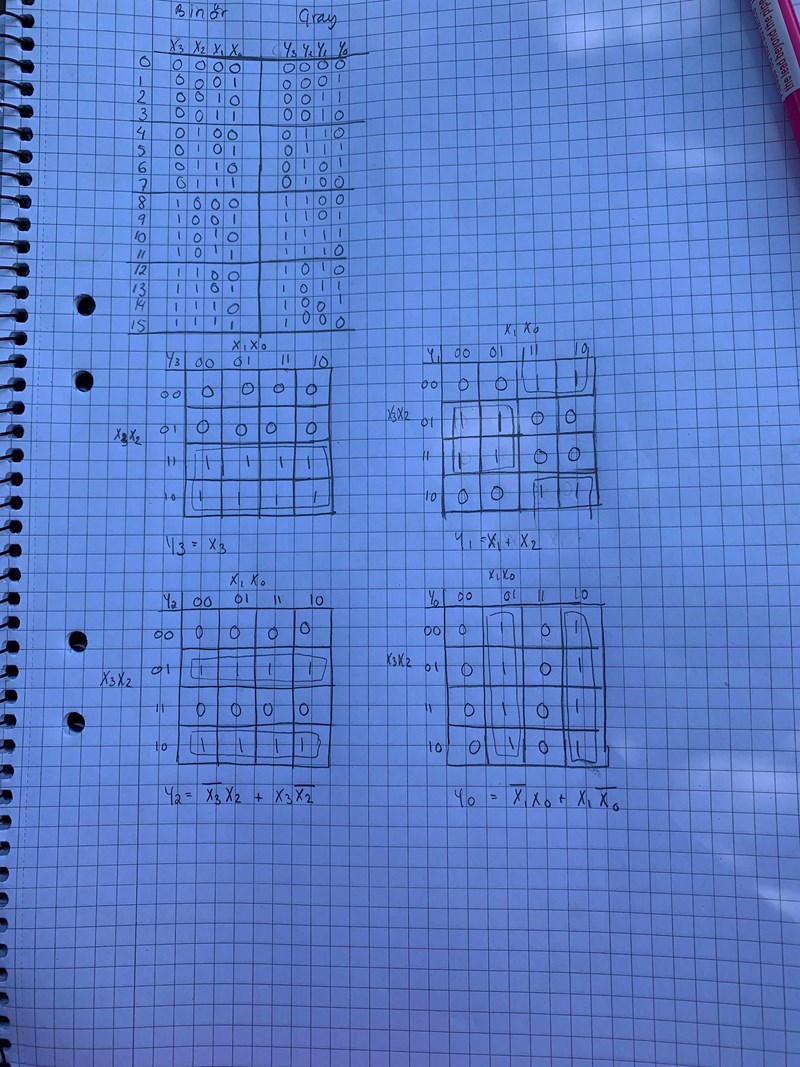

Jag fastar på hur jag ska gå vidare från mina ekvationer för att enbart få xor.

Laguna Online 30472
Postad: 27 jun 2020 21:44

Det verkar gälla att y2y_2 = x3x_3 xor x2x_2. y1y_1 går också att uttrycka på liknande sätt.

ThomasN 2070
Postad: 30 jun 2020 17:06

y2 och y0 är just XOR grindar. Sätt upp upp sanningstabeller och jämför så ser du direkt.

y1 är nog inte helt rätt. Jämför med ditt resultat för y2 och y0.

y3 är ju bara en ledning från x3.

Klarnade det något?
