När man ska rita upp en strömkrets

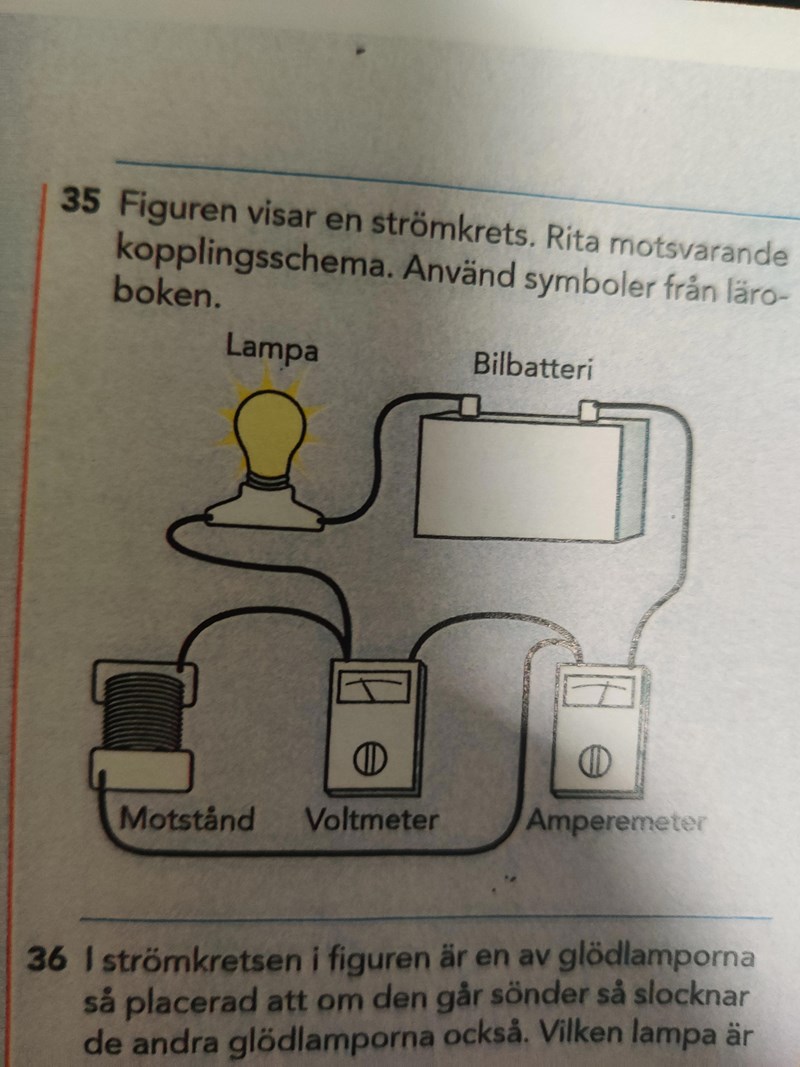

Uppgift 35. Hur bör jag tänka när jag stöter på sådana uppgifter? Fanns bara en uppgift på att rita upp strömkretsar så om det finns andra uppgifter likt denna så får ni mer än gärna länka. Tack!
Kan du alla symbolerna (spänningskälla, lampa, motstånd, voltmeter och amperemeter)?
Då är det bara att börja rita. Det är snyggast med raka streck och ordning och reda. Men det är egentligen inget krav.
Försök se när det finns saker som är parallellkopplade. (i detta fall är motståndet i serie med apmperemetern och de båda tillsammans är parallellkopplade med voltmetern.)
Se på många kopplingar så får du en känsla för hur de ser ut.
Vad menar du med parralel koppling? Är det inte att en annan koppling fortfarande kan funka, trots att tex en annan krets är bruten.
Det ingår i Fysik 1. Du kan säkert hitta det i din bok men ni kanske inte kommit till det än.
Här finns en sida som sammanfattar det avsnittet i Fysik 1. Läs avsnittet Serie- och Parallellkopplingar.
fysik-1-elektricitet
Så en voltmeter är alltid parrallelkopplade medan en amperemeter alltid är seriekopplad?
