Motkrafter

Gravitationskraften brukar ritas i tyngpunkten. Normalkrafter brukar ritas i mitten av där de verkar dvs i mitten av kontaktytorna.

Här finns en spänning i ett rep. Här finns ingen normalkraft.

Normalkraften är en kraft som verkar vinkelrätt mot den yta som ett föremål står på.
https://sv.wikipedia.org/wiki/Normalkraft

Maha20 skrev:

Förstår inte riktigt teorin bakom motkrafter.

[...] är den en motkraft till Fg?

Motkraften till F_g som jorden utövar på personen är gravitationskraften som personen utövar på jorden. Den är lika stor och åt motsatt håll (uppåt alltså).

Se ett exempel här: http://hyperphysics.phy-astr.gsu.edu/hbase/Newt.html#nt3x

Så om jag har förstått det rätt är inte Fn en motkraft till Fg? Finns det en till kraft man ska rita ut på personen förutom fn och fg, syftar på att fres inte är 0, fres > 0.

Om fn ritas i mitten av kontaktytorna, ritas den i början av repet då, eller att det inte finns en normalkraft alls, utan spänning? Vad är motkraften till denna spänning/fn, och är den relevant i denna uppgift?

Vid repets början drar personen i repet och repet drar i personen. Det är ett sådant kraftpar.

Sedan accelereras inte personen, så vi vet att de båda krafterna på personen är lika stora och åt motsatt håll. Men det är inte ett kraftpar som Newtons tredje lag handlar om.

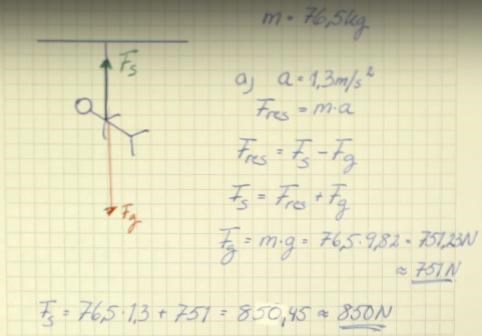

I facit på denna uppgift har man endast tagit hänsyn till en kraft ur det kraftparet du nämnde, alltså att repet drar i personen (spänningskraft), och inte att personen drar i repet, varför då? Ritar man inte då ut en kraft från repet som går neråt isåfall?

Personen accelereras, då jag tidigare skrev att fres inte var 0.

Ok, den accelereras. Då är spännkraften i repet större än mg.

Det är bara krafterna på personen som är av intresse. Personen kraft på jorden eller på repet spelar ingen roll för personens acceleration.
