Moment på vid snittning av balk

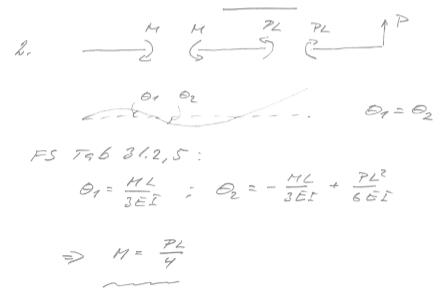

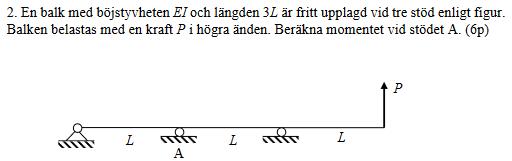

Hur kommer det sig att man, vid snittet längst till höger, får momentet på detta sätt?
Jag tänker att om krafter är uppåt så är momentet åt andra hållet vid stödet? Eller är det något jag missförstår med rullande stöd. Det blir kanske ett motmoment?
Mvh
Jag tror att du tänker på att kraften från det högra stödet (låt oss kalla stödet för C) är nedåtriktad. En sådan kraft kommer så klart att vrida den "högraste" delen med längd L åt andra hållet jämfört med vad de har skrivit i lösningen (samma håll som P). Men, det är inte den kraften som orsakar det utritade momentet PL. Om man snittar vid C så har stödkraften inget moment kring C (hävarm = 0). Däremot måste momentet från P balanseras eftersom balkelementet inte rör sig. I praktiken (en verklig balk med en tjocklek/höjd) så bildas det momentet av att ovansidan av balken får en tryckspänning vid C och undersidan får en dragspänning. Dessa 2 spänningar ger ett moment PL med riktning som i lösningen:
Bild från https://ludu.co/course/hallf/drag-tryck/
