28 svar
120 visningar
mesper behöver inte mer hjälp
mesper 50 – Fd. Medlem
Postad: 2 jan 2019 13:59

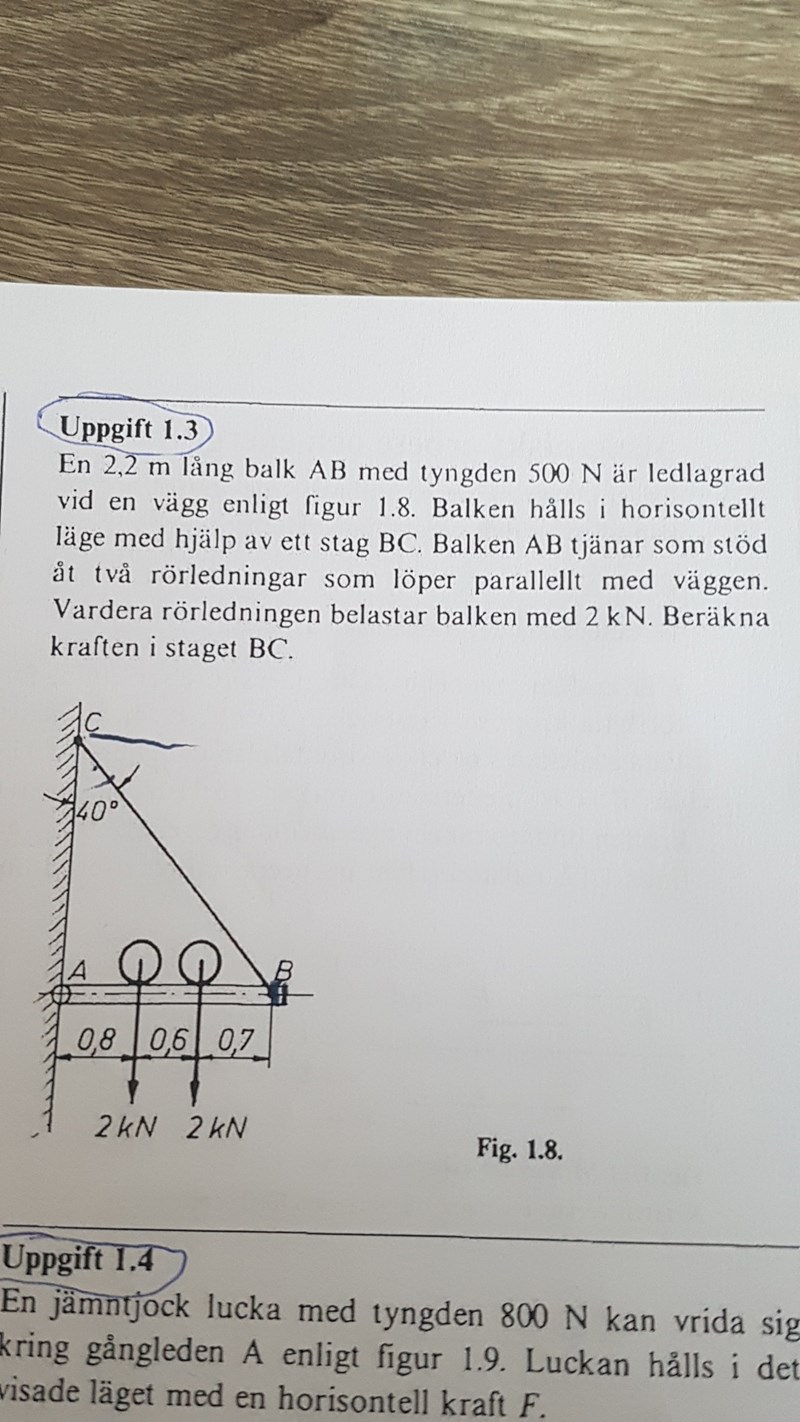

Moment och jämvikt

mesper 50 – Fd. Medlem
Postad: 2 jan 2019 14:00

mesper 50 – Fd. Medlem
Postad: 2 jan 2019 14:01

Jag har gjort något fel steg någonstans kan någon förklara vad jag har gjort för fel? Svaret ska bli 3.1 kN men jag får det till 3463N

Dr. G Online 9460
Postad: 2 jan 2019 14:03

Hur har du börjat och var kör du fast?

Vilka krafter verkar på balken?

Formulera dina jämviktsekvationer.

mesper 50 – Fd. Medlem
Postad: 2 jan 2019 14:05

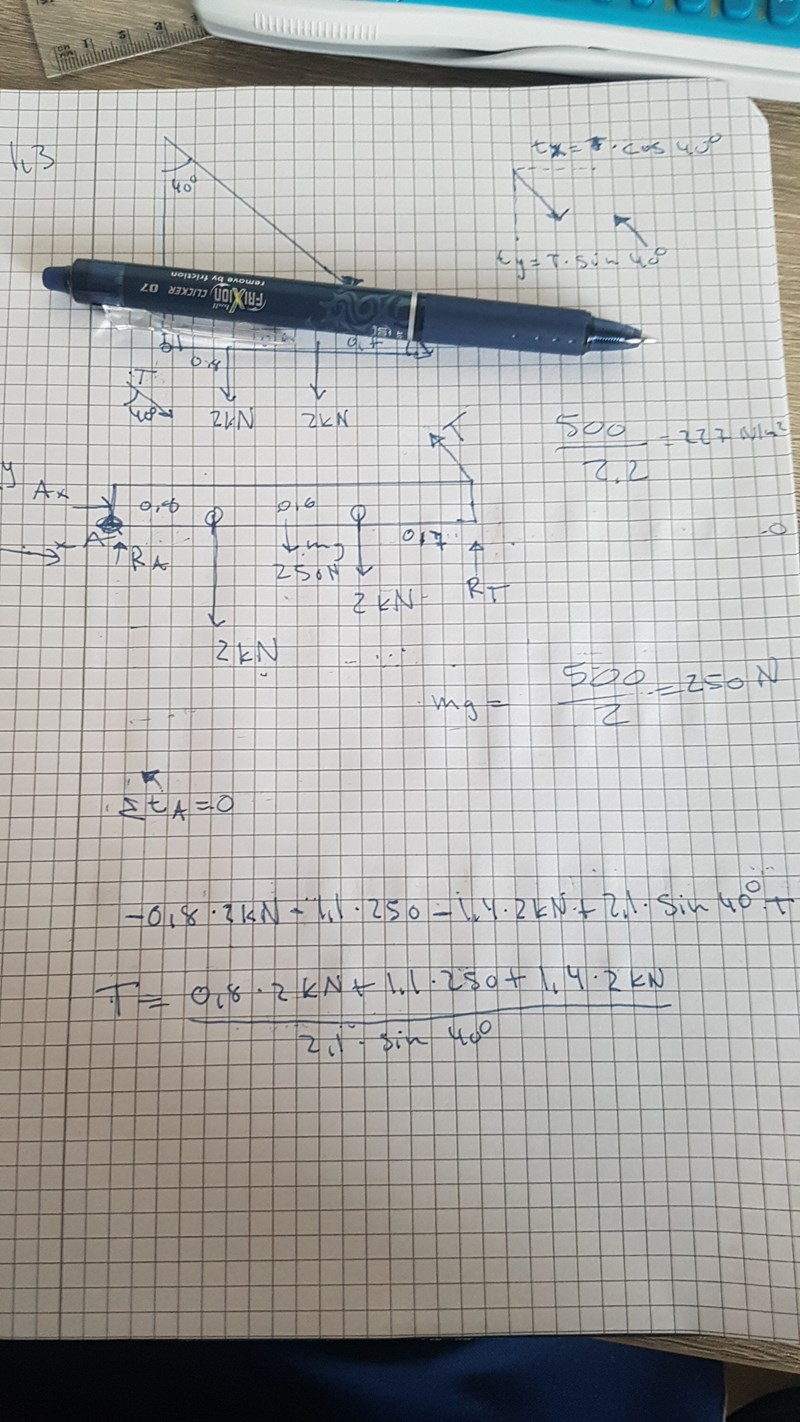

Postade en bild ovan hur jag har gjort

mesper 50 – Fd. Medlem
Postad: 2 jan 2019 16:54

???

Ture 10273 – Livehjälpare
Postad: 2 jan 2019 17:57 Redigerad: 2 jan 2019 18:02

medurs moment har du gjort fel på balkens andel, hela tyngden ska verka på halva längden dvs 500*1,1



moturs moment = vertikal komposant i snöret, balken är 2,2 m, du har använt 2,1. har du tänkt rätt på sin eller cos?

mesper 50 – Fd. Medlem
Postad: 2 jan 2019 18:08

Kände mig osäker där pågrund av vinkeln då det är en kraft neråt och en kraft åt sidan som verkar(pilarna vid 40 grader)

mesper 50 – Fd. Medlem
Postad: 2 jan 2019 18:34

T=(0.8*2000+1.1*500+1.4*2000)/(2.2sin40) =2937 N har gjort något fel med vinkeln va?

Ture 10273 – Livehjälpare
Postad: 2 jan 2019 19:00

sin(x) = motstående katet/hypotenusa

hur är det i din figur?

mesper 50 – Fd. Medlem
Postad: 2 jan 2019 19:08

Cos (x) =närliggandekatet/hypotenusan

mesper 50 – Fd. Medlem
Postad: 2 jan 2019 19:13

T=(0.8×2000+1.1x500+1.4×2000)/(2.2cos50)=3.5 kN

Ture 10273 – Livehjälpare
Postad: 2 jan 2019 19:14 Redigerad: 2 jan 2019 19:18

om du utgår från snörets angreppspunkt i  änden på stången.

hur stor är vinkeln mellan snöret och den lodräta komposanten?

mesper 50 – Fd. Medlem
Postad: 2 jan 2019 19:17

Jag är väldigt förvirrad

mesper 50 – Fd. Medlem
Postad: 2 jan 2019 19:22

Fy=sin 40?

Ture 10273 – Livehjälpare
Postad: 2 jan 2019 19:26

Vid snörets infästning i stångens ände.

dra ett streck rakt upp. Hur stor är vinkeln mellan det strecket och snöret?

mesper 50 – Fd. Medlem
Postad: 2 jan 2019 19:27

140 grader?

Smaragdalena 80504 – Avstängd
Postad: 2 jan 2019 19:33
mesper skrev:

???

mesper, det står i Pluggakutens regler att man behöver vänta åtminstone 24 ti,,ar innan man bumpar sin tråd. Detta är alldeles för tidigt. /moderator

mesper 50 – Fd. Medlem
Postad: 2 jan 2019 19:35

Absoult ska gå genom reglerna

Ture 10273 – Livehjälpare
Postad: 2 jan 2019 19:40
mesper skrev:

140 grader?

Fel, försök igen.


Vid snörets infästning i stångens ände.

dra ett streck rakt upp. Hur stor är vinkeln mellan det strecket och snöret?

mesper 50 – Fd. Medlem
Postad: 2 jan 2019 19:49

En halv cirkel är 180 grader - 40 grader blir 140 grader hur kan det inte vara 140grader

Ture 10273 – Livehjälpare
Postad: 2 jan 2019 20:00

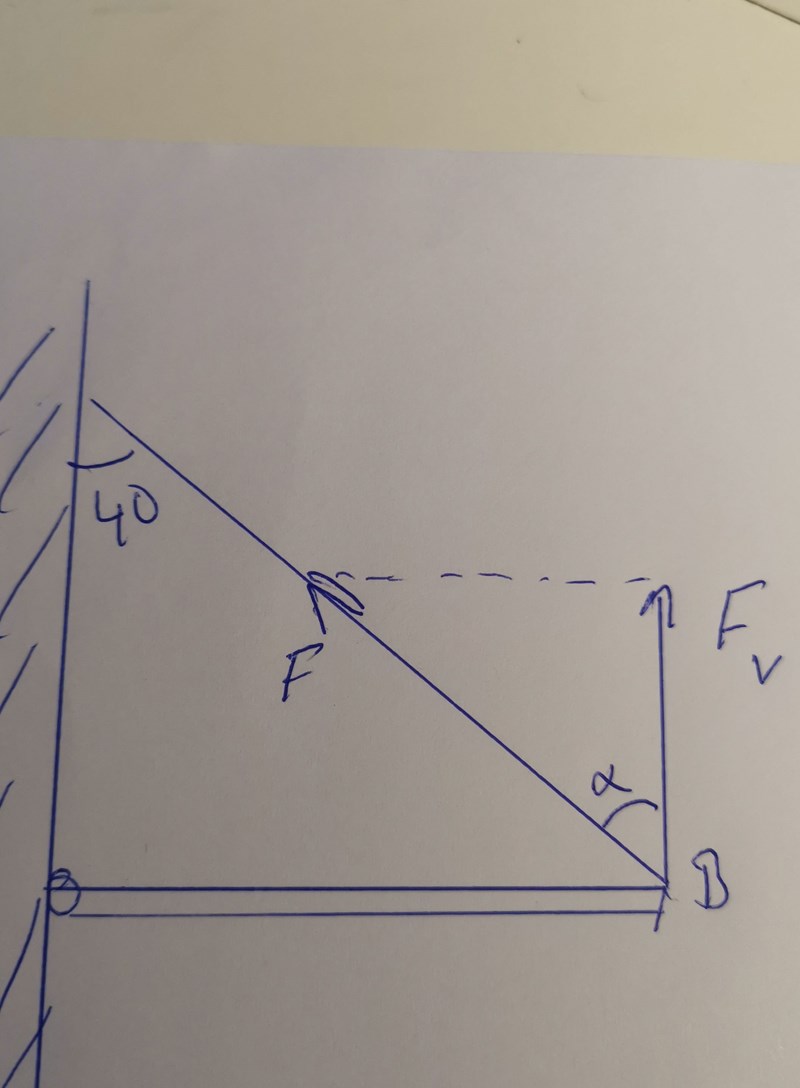

Det är vinkeln alfa i bilden jag menar

mesper 50 – Fd. Medlem
Postad: 2 jan 2019 20:12

Jag har grubblat på den här uppgiften över 5-6 timmar är helt slut i huvudet, den måste då vara 40 grader

Ture 10273 – Livehjälpare
Postad: 2 jan 2019 20:15

Jajamen,

Vad blir då Fv uttryckt i F och vinkeln?

mesper 50 – Fd. Medlem
Postad: 2 jan 2019 20:19

F=fv*cos40 grader

Ture 10273 – Livehjälpare
Postad: 2 jan 2019 20:31

cos(40 ) = Närstående katet/hypotenusa = Fv/F

F = Fv/cos(40)

mesper 50 – Fd. Medlem
Postad: 2 jan 2019 20:44

0.8*2000+1.1*500+1.4+2000-2.2*(fv/cos40)=0

Ture 10273 – Livehjälpare
Postad: 2 jan 2019 21:09
mesper skrev:

0.8*2000+1.1*500+1.4+2000-2.2*(fv/cos40)=0

 Nästan ok, sista termen, snörets infästning är 2,1 m från väggen och kraften som ger moment moturs är Fv alltså ska det vara

0.8*2000+1.1*500+1.4+2000-2.1*Fv =0

och om vi sätter in sambandet F = Fv/cos(40) får vi

0.8*2000+1.1*500+1.4+2000-2.1*F*cos(40) =0

nu är det bara att räkna på

mesper 50 – Fd. Medlem
Postad: 2 jan 2019 21:15

Tack ska du ha ture , den var väldigt svår (finns det någon bra bok eller webb sida ) du skulle rekommendera
