Mödosam spänningsuppgift

Tjåaaao

Har stora problem med krets 2

Hur gör jag om jag vill räkna potentialen över r4 vilka värden behöver jag? Rtot är lätt alla delströmmar och delspänningsr är dessvärre jobbigare.

Nu presenterar du tre uppgifter som du skulle ha presenterat i tre olika trådar

det är bara krets två... den i mitten

Krets 2:

$R_{123} = R 1 / / (R_{2} + R_{3}) R_{t o t} = R_{4} / / (R_{123} + R_{5} + R_{6})$

Om vi säger att alla har resistansen 10 ohm

Så blir rtot = R1//R2+R3=6.7

R123+R56=26.7

R12356//R4 =7.275Ohm

Rtot = 7.275 vilket jag inte har några problem med men det är när jag få spänningen över en enskild resistor det blir svårt...

Vilken resistor vill du beräkna spänningen över?

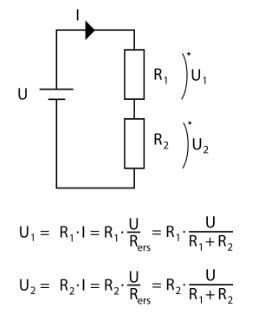

Tillämpa t.ex. spänningsdelning
