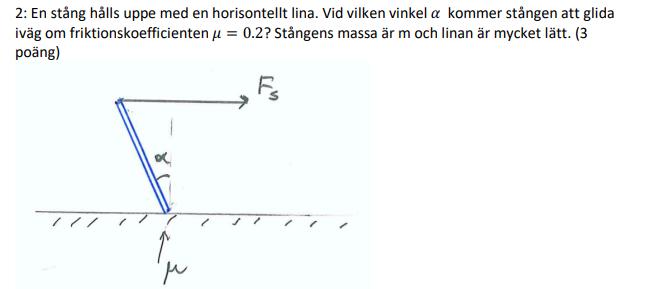

Mekaniken tentamen uppgift

Hej,

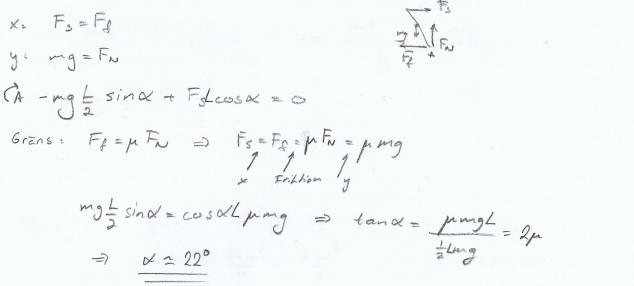

Sitter och försöker förstå lärarens uträkning till uppgiften. Någon som är villig att ge mig en förklaring?

Börja med att frilägga stången och markera alla krafter som verkar på den.

Om stången är i jämvikt (dvs inte glider iväg eller börja rotera) ska det råda statisk jämvikt.

Det betyder att kraftjämvikt ska råda i såväl x- som y-led samt att det sammanlagda momentet kring valfri punkt ska vara noll. Vid fullt utvecklad friktion är friktionskraften $F_f=\mu F_N$ där $F_N$ är normalkraften vid kontaktpunkten mellan stång och markyta.

Ställ upp kraftjämvikt i x- och y-led samt en momentjämvikt kring kontaktpunkten vid marken. Det blir tre ekvationer. Lös ut vinkeln $\alpha$ då fullt utvecklad friktion råder.
