Mekanik moment
Hej!

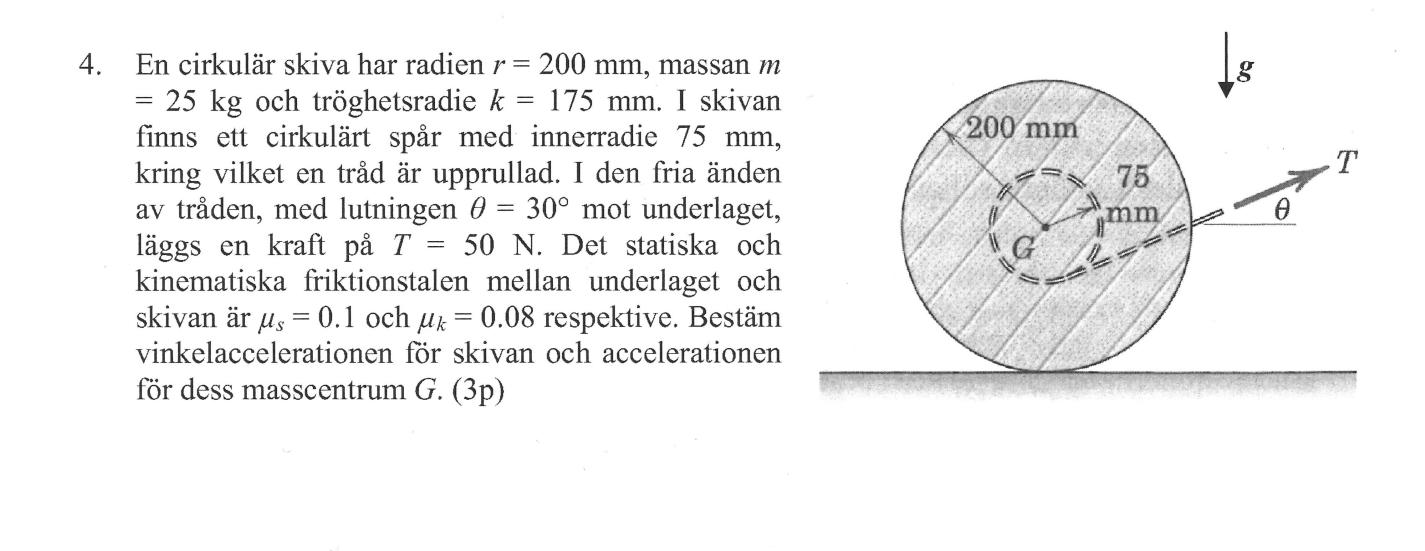

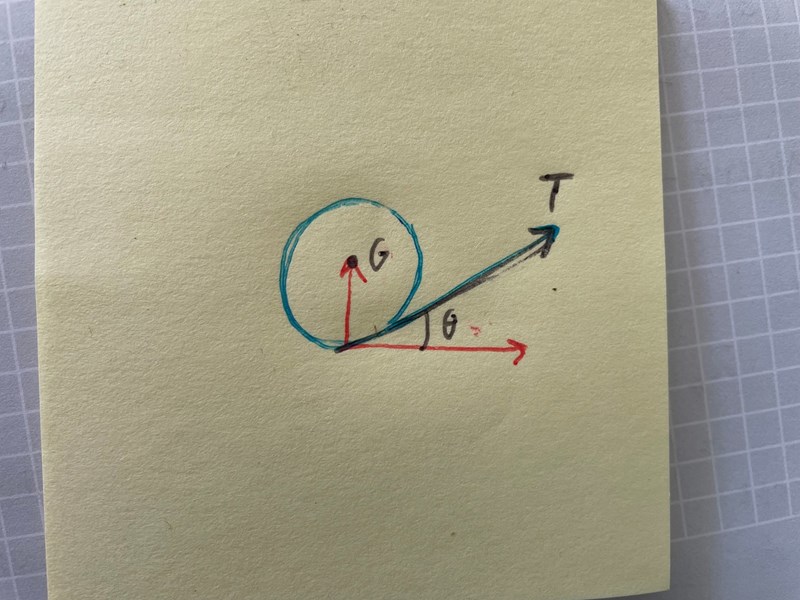

På denna uppgiften förstår jag inte hur de har tänkt med momentet. Jag saknar ett vid det gulmarkerade. Annars vill jag komposantuppdela kraften enligt bifogad skiss och får då att en del går genom masscentrum och därför ej bidrar med något moment.
Den turkosa ringen är alltså den inre cirkeln som tråden snurras upp kring.
Kraften T tangerar din turkosa cirkel. Det betyder att det vinkelräta avståndet från kraften T till G är 75 mm. Inget cos theta där.
Din komposantuppdelning blir lite missvisande för att du har ritat som om angreppspunkten är längst ner på cirkeln och det stämmer ju inte. Angreppspunkten ligger lite till höger om lägsta punkten på cirkeln och då går inte den vertikala komposanten genom G. D.v.s. även den vertikala komposanten ger ett vridmoment kring G.
Nu förstår jag. Tack för förklaringen!
