Mekanik Jämvikt 2D

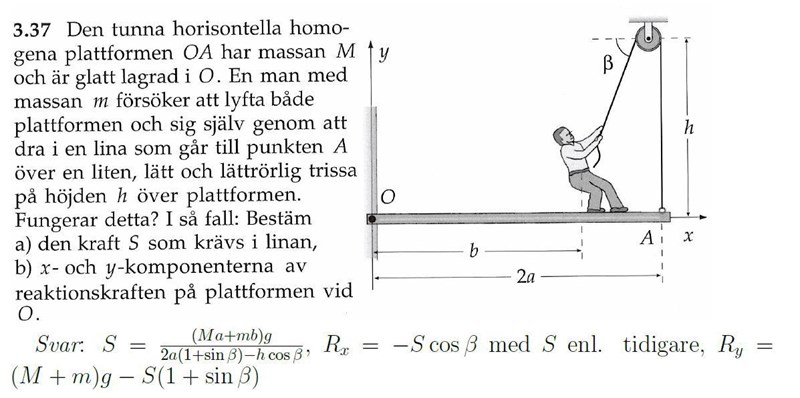

Hej! Då jag känner att den här är en ganska svår uppgift undrar jag. Finns det något jag ska tänka på i början?
Hej, uppgifter av den här typen löser man så här
1. Frilägg kroppen (t.ex. gubben tillsammans med båda linändarna och plattformen)
2. För in samtliga på kroppen verkande krafter (inför t.ex. en reaktionskrafter och vid O, mg, Mg och de båda snörkrafterna). Som extra stöd kan du notera koordinater för angreppspunkterna (särskilt nyttigt om du använder kryssprodukt för att beräkna momentet).
3. Ställ upp kraftjämvikt i x-, och y-led
4. Ställ upp en momentekvation kring en lämplig punkt (t.ex. O),
Om du valt att frilägga flera detaljer måste du kommunicera krafter och moment i snittytorna.
Det som kan göra att uppgiften känns lite krånglig är att spännkraften i repen dels drar rakt uppåt, dels drar snett uppåt med en jobbig vinkel som dessutom heter en grekisk bokstav! Men det är bara en vanlig kraft som du kan dela upp i en x-komposant och en y-komposant.
Beroende på vad/hur du väljer att frilägga är det antingen inga problem (allt i samma figur) eller också kan du behöva utnyttja att du får flytta en kraft längs dess verkningslinje utan att momentet kring en punkt ändras eller trekraftsystemets gemensamma skärningspunkt.
Lycka till!
