Mekanik jämnvikt

Hej! Jag har fastnat helt och vet inte hur jag ska gå tillväga med denna uppgiften:

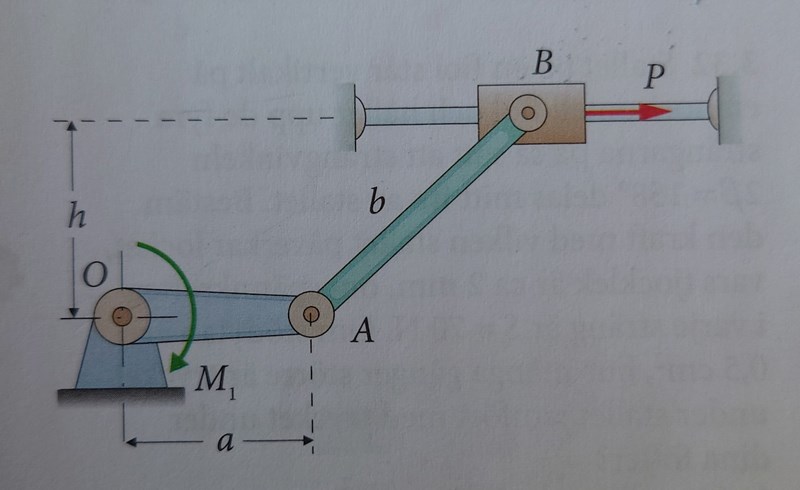

3.28 En maskindel består av en lätt hylsa vid B som kan glida på en glatt horisontell stång, samt ett lätt länksystem OAB som befinner sig i ett vertikalplan. Länksystemet påverkas i O av ett kraftmoment M1, som är horisontellt och vinkelrätt mot länkarmen OA. Bestäm den horisontella kraft P som måste ansättas på hylsan för att jämvikt ska råda.

PATENTERAMERA 6064
Postad: 1 feb 12:43 Redigerad: 1 feb 15:01

Som vanligt. Frilägg systemet och sätt upp jämviktsekvationer.

Alternativt så kan du använda virtuella arbetets princip.


Tillägg: 1 feb 2024 14:59

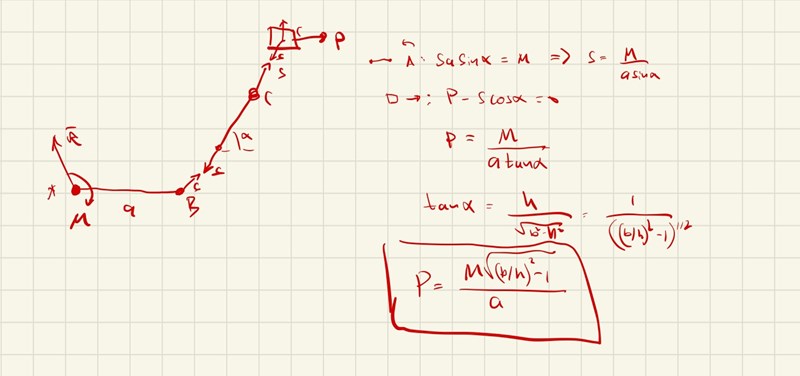

Visa spoiler



Jassiiii 13
Postad: 1 feb 22:28
PATENTERAMERA skrev:

Som vanligt. Frilägg systemet och sätt upp jämviktsekvationer.

Alternativt så kan du använda virtuella arbetets princip.


Tillägg: 1 feb 2024 14:59

Visa spoiler



Tusen tack för hjälpen! 🙏
