Mekanik - Friläggning balk

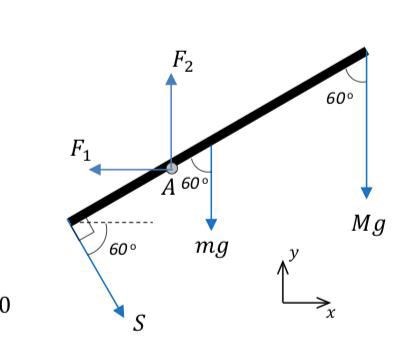

Jag försöker förstå varför $F_{1}$ verkar åt vänster och inte höger och varför S verkar nedåt och inte uppåt (motsatt riktning). Finns det någon anledning till detta?

Krafterna $Mg$ och $mg$ vill rotera balken medurs. Därför måste det finnas någon kraft som vill rotera balken moturs och håller emot, annars är inte balken i jämvikt. Kraften $S$ vill rotera balken moturs då den pekar snett nedåt.

Kraften $S$ har en komposant åt höger. Inga andra krafter förutom $F_1$ kan ha en komposant åt motsatt håll. Därför måste $F_1$ peka åt vänster lika mycket som den horisontella komposanten av $S$ pekar åt höger. Annars är inte balken i jämvikt.

Jroth skrev:
Krafterna $Mg$ och $mg$ vill rotera balken medurs. Därför måste det finnas någon kraft som vill rotera balken moturs och håller emot, annars är inte balken i jämvikt. Kraften $S$ vill rotera balken moturs då den pekar snett nedåt.
Kraften $S$ har en komposant åt höger. Inga andra krafter förutom $F_1$ kan ha en komposant åt motsatt håll. Därför måste $F_1$ peka åt vänster lika mycket som den horisontella komposanten av $S$ pekar åt höger. Annars är inte balken i jämvikt.

Tack, då är jag med!
