Mekanik - Bestäm stödkrafterna i A och B
Har en uppgift här i Mekanik på gymnasial nivå, söker förklaring/uträkning samt svar då jag inte vet hur jag ska tänka. Tack på förhand!

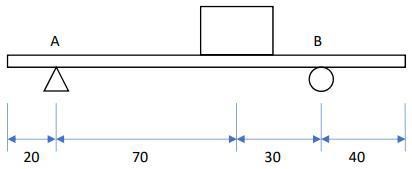

En låda som väger 8 kg vilar på en
bräda på två stöd enligt figuren.
Brädan väger 6 kg.
Alla mått är i cm.
Bestäm stödkrafterna i A och B!
Börja med att rita en figur med alla krafter.
Bo-Erik skrev:Börja med att rita en figur med alla krafter.
Hur ska den kraften som brädan utövar på A och B fördelas mellan punkterna med tanke på de olika längderna och hur påverkar sedan lådans placering samt dess kraft punkterna?
Tänk bara bräda först:
På A har du 20 cm till vänster och hälften av avståndet mellan A o B, det vill säga 50 cm bräda. Totalt 70 cm bräda.
På B först 40 cm till höger o halva avståndet mellan A o B = 50 cm. Totalt 90 cm bräda
Brädan väger 6 kg o längden 160 cm. Då kan du räkna ut vad varje del väger.
Lådan ligger närmare B än A i förhållande 30/100 jämfört med 70/100. Det innebär att B tar 70 % av vikten o A tar 30 %. Lådan väger 8 kg
Det blir 2,4 kg på A o 5,6 på B
Sen summerar du bräda o låda
