Ajce2022 64
Postad: 23 sep 10:39

Mekanik

Hejsan jag skulle behöva hjälp med att lösa och förstå denna uppgiften.


Det jag började med att försöka göra är att identifiera alla krafterna i systemet, något sånt här:

  1. Tyngdkraften mg på stången som verkar nedåt i mitten av stången AB.
  2. Kraft vid punkt A, eftersom stången är upphängd där, delade jag upp kraften i en horisontell Ax och en vertikal kraft AY.
  3. Kraft vid punkt C (som ska bestämms). Horisontell kraft Cx och en vertikal kraft Cy.
  4. Reaktionskraft från hjulet vid punkt D, som verkar vinkelrätt mot den vinklade stången CD. Kallar denna kraften RD

    Är det någon kraft som jag borde mer ta med ? ska de finnas mg på hjulet och och den snea stången också ?

    Nästa steg är ju att ställa upp jämnviksekvationer. men vill börja med att få rätt på alla krafter från början.


    Tack på förhand.
CurtJ 1201
Postad: 23 sep 23:16

Eftersom du är ute efter krafterna i C så är det stången CD som påverkar upphängningen i C som du ska titta på.  Frilägg den stången och titta på krafterna som påverkar den.

Förutom krafterna, horisontellt och vettikalt,  i C som du söker så har du krafter i D och E.  Den ena av dessa kan du räkna ut med hjälp av uppgifter i talet och sen har du tre obekanta och tre jämviktsekvationer.

Kommer du vidare då?

Ajce2022 64
Postad: 26 sep 12:05

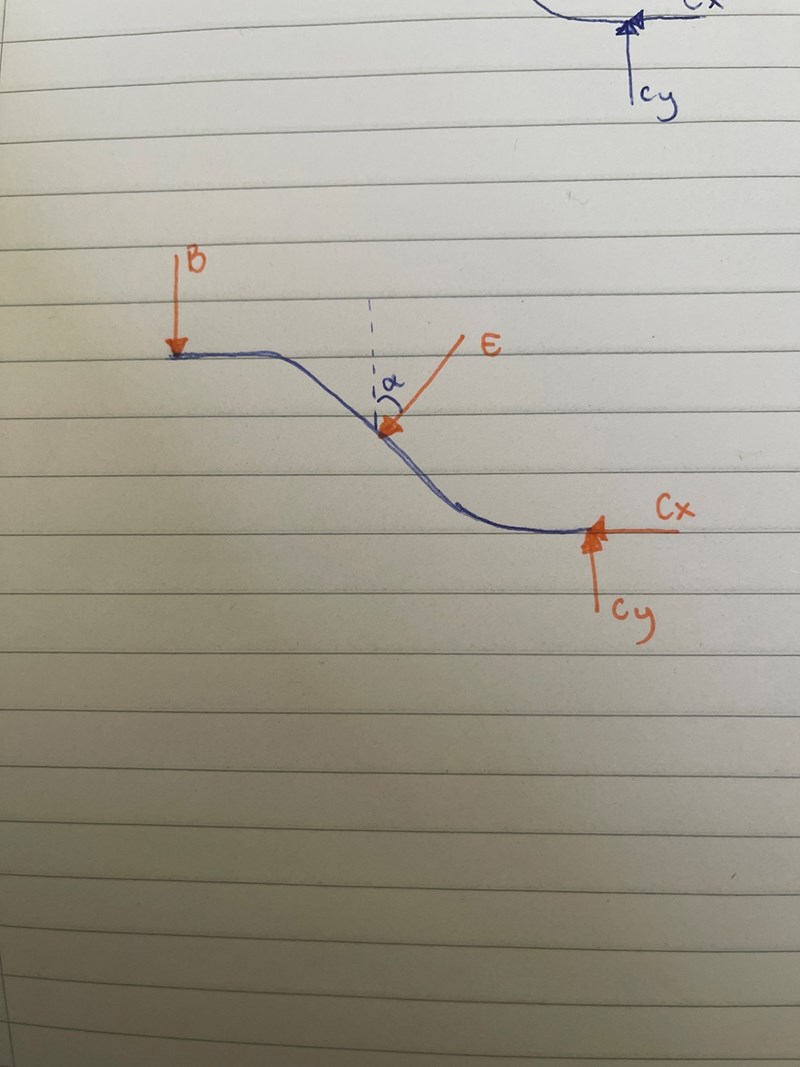

Förlåt för sent svar men är de så ? Eller missar jag någon kraft ?

CurtJ 1201
Postad: 11 okt 12:20

Ursäkta sent svar. Det ser bra ut. Räkna med att du får negativt tecken på E.
