Mekanik

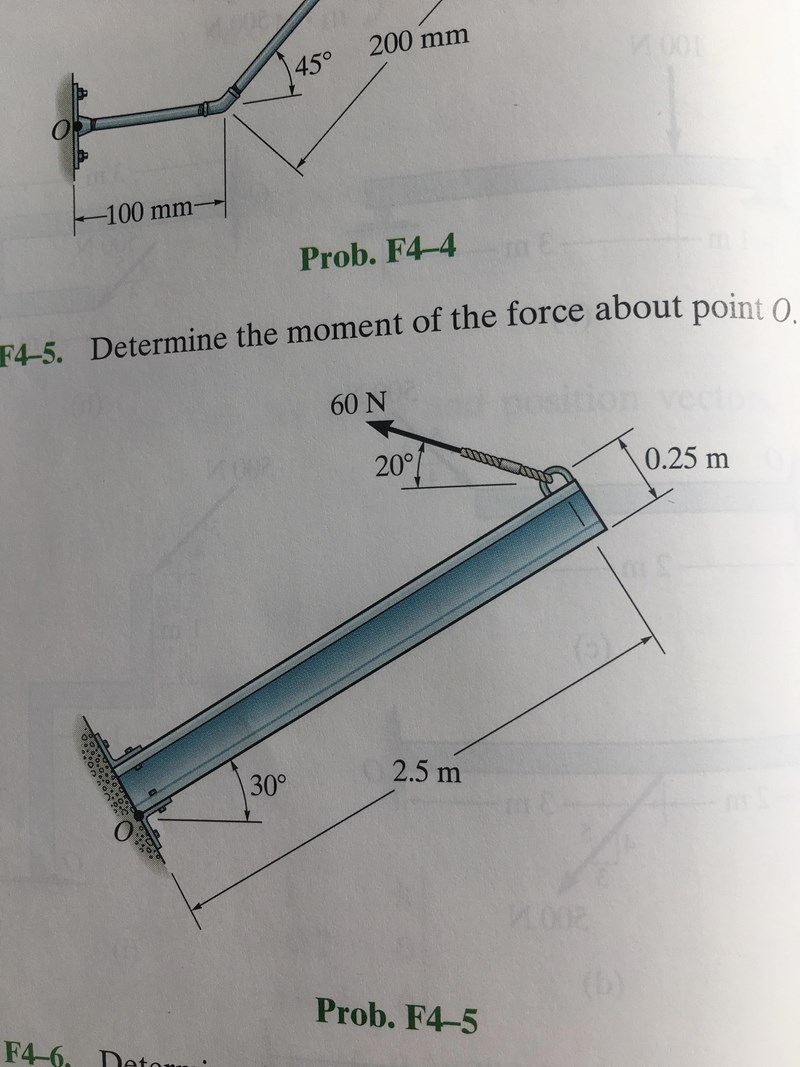

Facit till följande problem är:
60(sin50)•2,5+60(cos50)•0,25=123kN•m
Kan någon förklara varför man ska beräkna med 50 grader? Har de adderat vinklarna 20+30? Varför gör man det?
Hej,
Ja, 50 används för att det är summan av 20 och 30.
Momentet är lika med kraften multiplicerad med det vinkelräta avståndet mellan momentpunkten och kraften. Ifall du drar ut pilen som symboliserar kraften i vajern på 60 Newton och sedan drar en normal från pilen till balken kommer du få en rätvinklig triangel där en vinkel är 30 + 20 = 50 grader. Du kan då använda sinus för att bestämma normalens längd.
Efter detta är det dock ett litet avstånd kvar att bestämma, det "genom" balken, det är där cosinus kommer in.
Hoppas det hjälpte och att du lyckas lista ut resten! :)
Bilden lutar 30 grader. Tänk dig att du lutar tillbaka den 30 grader så att balken blir rak. Då följer ju repet med.
Så balken får ett Noll graders lutning i förhållande till horizontalplanet, men repet får 50 grader.
Luta ditt huvud 30 grader till vänster så ser du.
