10 svar
286 visningar
mesper behöver inte mer hjälp
mesper 50 – Fd. Medlem
Postad: 24 dec 2018 21:39 Redigerad: 25 dec 2018 11:29

Medelskjuvspänning

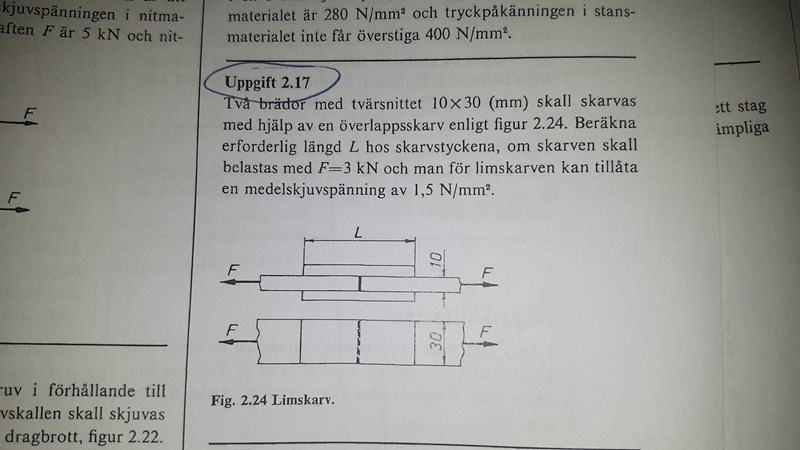

Hej! Skulle behöva hjälp med vilken formel jag ska använda mig av för att få ut L , har letat och försökt med olika formler men har kört fast/Mvh

Affe Jkpg 6630
Postad: 25 dec 2018 00:11

Vi har två limytor som skjuvas.

Deras sammanlagda yta "A" är:

A=2*30*L mm2

Tänk sedan på enhetsanalys:

[N]=[Nmm2]*[mm2]

mesper 50 – Fd. Medlem
Postad: 25 dec 2018 00:29

F=sigma×A  =》 A=2*30*L

L=F/sigma*2*30 ? Känns som att jag är ute och cyklar

sprite111 694
Postad: 25 dec 2018 07:26



Du cyklar isf åt rätt håll :)

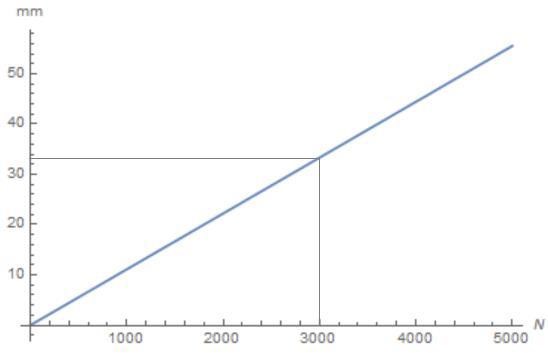

L=Fτ 60 , {F=3 k[N], τ=1,5 [N/mm2]}.

Notera F = 3000 [N]. Enhetsanalysen avslöjar längdenheten.




mesper 50 – Fd. Medlem
Postad: 25 dec 2018 10:45

L=3000N/1.5N/mm^2*60mm =33.3 mm

Svaret på facit är 67 mm

(Förstår inte varför vi tar 2 * 60 när jag har två limträ som är 10 och 30 mm  ) tack för hjälpen:)

Affe Jkpg 6630
Postad: 25 dec 2018 11:04
mesper skrev:

L=3000N/1.5N/mm^2*60mm =33.3 mm

Svaret på facit är 67 mm

(Förstår inte varför vi tar 2 * 60 när jag har två limträ som är 10 och 30 mm  ) tack för hjälpen:)

 Du har två F-krafter (F-pilar) och två limytor (L*30mm). Måttet 10mm ska bara förvirra dig :-) för 30*10mm-skarven har inget med skjuvning att göra.

mesper 50 – Fd. Medlem
Postad: 25 dec 2018 11:13

Tack för svaret:)

L=3000N/2*30*1.5 =33.3 mm

33.3 *2 ( för att jag har två brädor) =67mm

Hoppas att jag har förstått allt rätt nu😊

Affe Jkpg 6630
Postad: 25 dec 2018 11:21
mesper skrev:

Tack för svaret:)

L=3000N/2*30*1.5 =33.3 mm

33.3 *2 ( för att jag har två brädor) =67mm

Hoppas att jag har förstått allt rätt nu😊

 Nja...

L = 2*3000 / 2*30*1.5

Smaragdalena 80504 – Avstängd
Postad: 25 dec 2018 11:31

Sammanlagda kraften är 2F. Lurigt - jag gick också på det.

mesper 50 – Fd. Medlem
Postad: 25 dec 2018 11:37

Okej nu förstår jag😊 tack så mycket för hjälpen!

sprite111 694
Postad: 25 dec 2018 21:49

Ah bra där! =)
