Mattefysikprovet 2008 Q1
Hejsan,

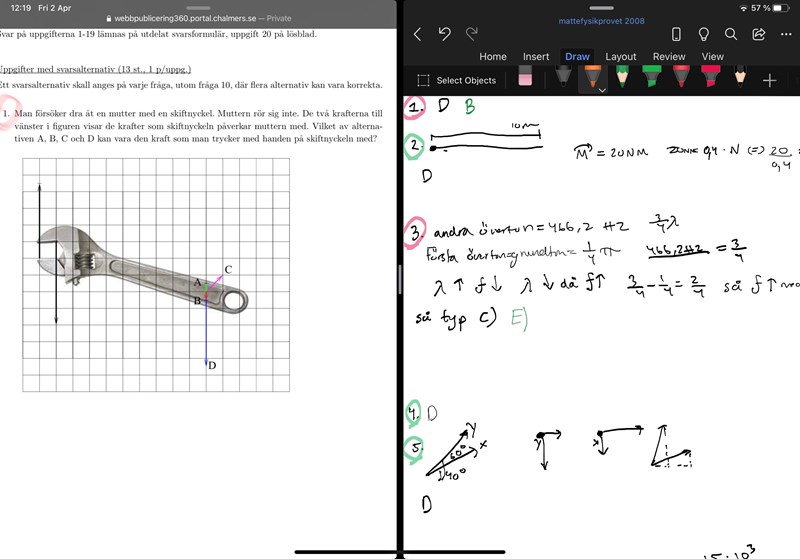

Jag förstår inte hur det här funkar. Det har något med momentarm att göra, vridningsaxeln är någonstans i vänster ände, men förstår ändå inte hur jag ska komma fram till rätt svar?
Enligt Newtons tredje lag påverkar muttern skiftnyckeln med krafter som är lika stora men motriktade. Skiftnyckeln rör sig inte och således måste den resulterande kraften på skiftnyckeln vara noll - statisk jämvikt. Det betyder att den kraft som man trycker med måste vara lika stor som resultanten av de krafter skiftnyckeln påverkar muttern med, vilket verkar vara ungefär en halv ruta neråt.
Vridningsaxeln är den axel som man försöker dra muttern på. Skiftnyckelns momentarm gör så att skiftnyckeln påverkar muttern med avsevärt större kraft än du trycker på skiftnyckeln med.
JohanF skrev:Vridningsaxeln är den axel som man försöker dra muttern på. Skiftnyckelns momentarm gör så att skiftnyckeln påverkar muttern med avsevärt större kraft än du trycker på skiftnyckeln med.
Fast vridmoment behövs inte för att lösa problemet, som Patentamera skriver.
Pieter Kuiper skrev:JohanF skrev:Vridningsaxeln är den axel som man försöker dra muttern på. Skiftnyckelns momentarm gör så att skiftnyckeln påverkar muttern med avsevärt större kraft än du trycker på skiftnyckeln med.
Fast vridmoment behövs inte för att lösa problemet, som Patentamera skriver.
Nä, det är riktigt. Vi får se som en sidokommentar för att förstå varför det är praktiskt att skiftnyckeln överhuvudtaget konstrueras med en momentarm ;-)
PATENTERAMERA skrev:Enligt Newtons tredje lag påverkar muttern skiftnyckeln med krafter som är lika stora men motriktade. Skiftnyckeln rör sig inte och således måste den resulterande kraften på skiftnyckeln vara noll - statisk jämvikt. Det betyder att den kraft som man trycker med måste vara lika stor som resultanten av de krafter skiftnyckeln påverkar muttern med, vilket verkar vara ungefär en halv ruta neråt.
Okej, när jag tittar på vektorerna vid muttern så är resultaten typ en halv ruta ner, borde inte det bero på att jag drar en halv ruta uppåt vid handtaget/högra sidan?
^ vore jättetacksam för respons
