Matte Spec. Gausselimination med figur av kopplingsschema?
Har en uppgift jag försökt lösa, men ingen aning hur. Boken visar ingen lösning i facit.

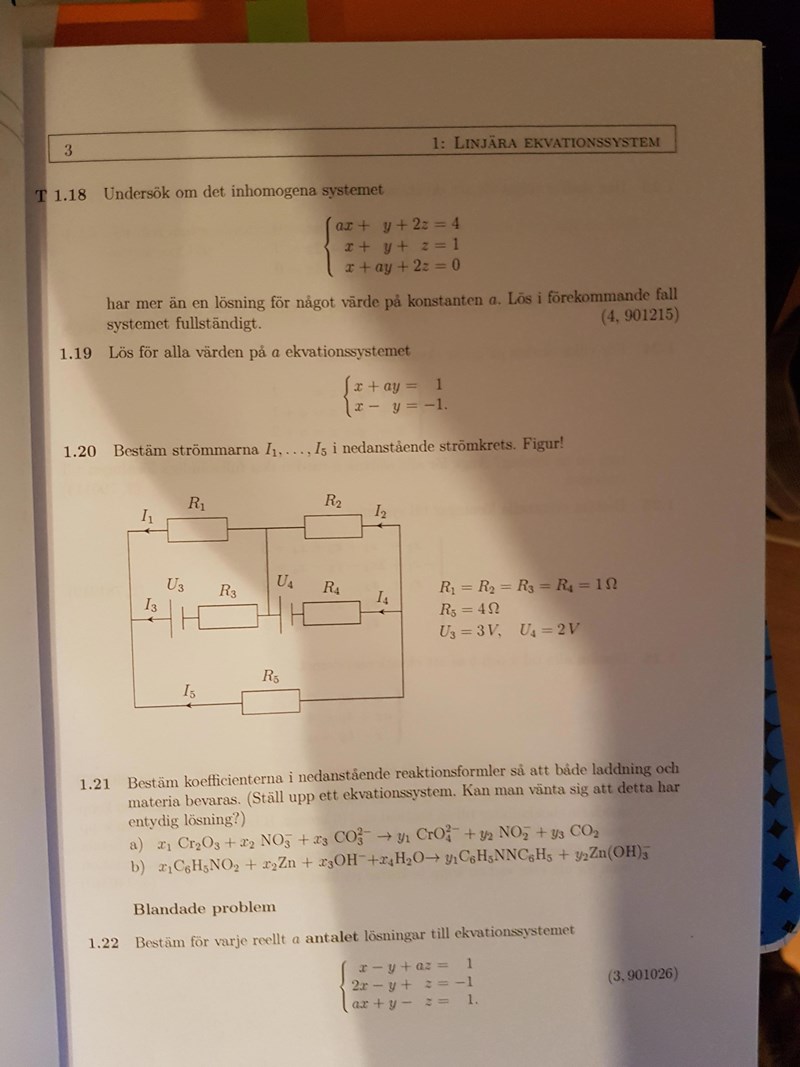

Det är uppgift 1.20. Det ser ut att vara ett fel i strömmens riktning då i5, i3 och i1 alla går mot samma junction, eller är det medvetet?
Jag har tänkt att man kanske kan använda Kirschoffs Lag, men har ingen aning hur det ska gå till i figuren. Det är ju 4 junctioner.. men det skulle behövas en i6 mellan grenarna i mitten, eller? Skulle vilja beskriva hur långt jag kommit, men jag har knappt någon anning om vad jag håller på med, och det är inte lönt.
Skulle uppskatta om någon kunde skriva en något fullbordad lösning som jag kan studera (det är det bästa sättet enligt mig som jag lär mig på).
Tre Kirschoff-snurror.
Fyra ström-summerings-punkter.
I6 kan tecknas som t.o.m. två olika strömsummeringar.
Det spelar ingen roll att I1, I3 och I5 är definierade med riktning mot samma punkt. Åtminstone någon av dom blir negativ.

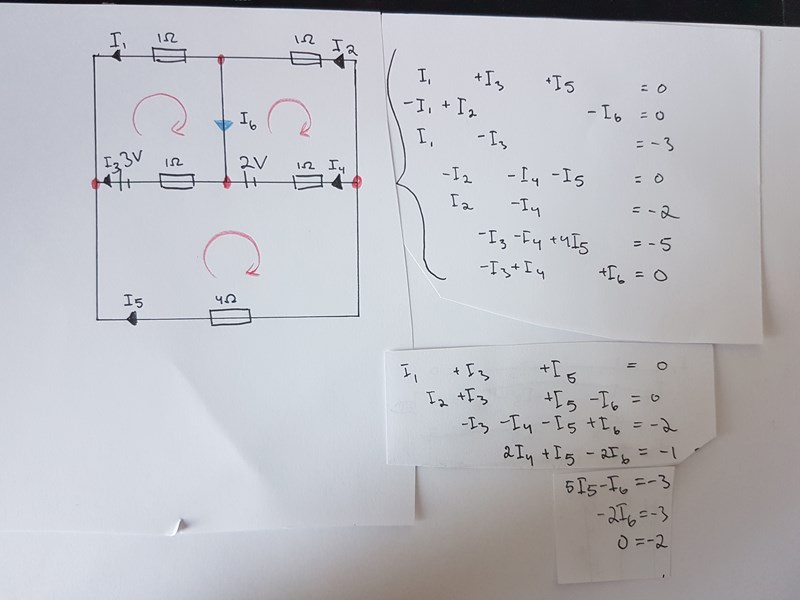

typ såhär? Men då får jag 0=-2 i sista elimneringssteget, och den saknar ju inte lösning om man kollar i facit. Kan jag ha gjort ett småfel under uträkningen?
Nej, ursäkta! Nu fick jag fram svaret om jag bara anvånde mig av 6 ekvationer. Tyckte det vore skumt att använda 7st för 6 variabler. Då missförstod jag! Tack för hjälpen, nu var detta problem löst. :)
