ATsmartis 153 – Fd. Medlem
Postad: 1 jun 2019 15:02

Masströghet

Hej,



Jag har en fråga om hur jag använder formelsamlingen korrekt om någon kan svara på det.



Jag gör en uppgift där jag ska bestämma masströghetsmomentet m.a.p  y-axeln.



Jag förstår allt med uppgiften tills jag ska läsa av masströghetsmomentet för cirkeln i formelsamlingen, min föreläsare har rekommenderat att kolla på cirkulär cylinder och läsa av därifrån.

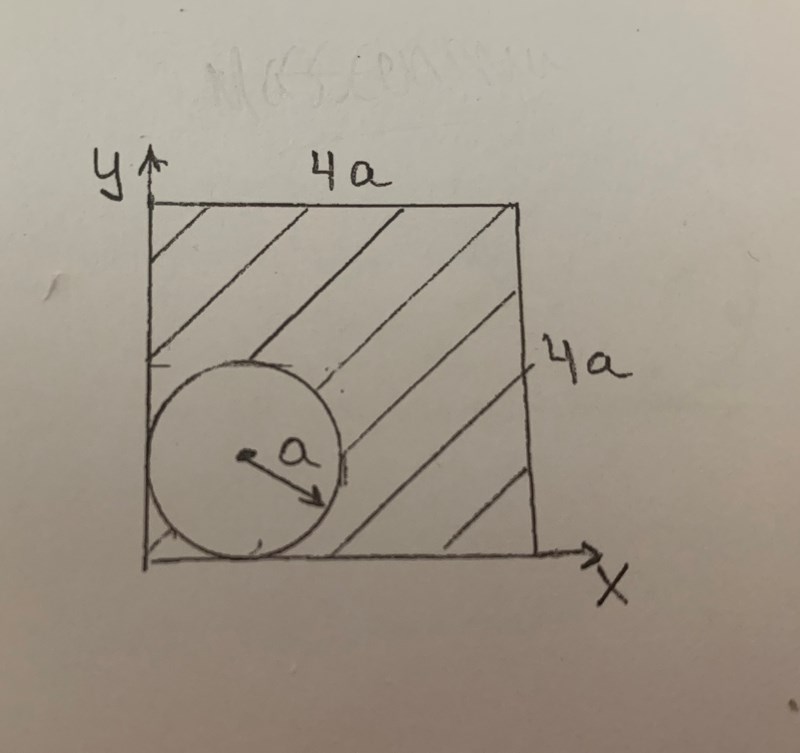

Figur:


Det här står i facit:

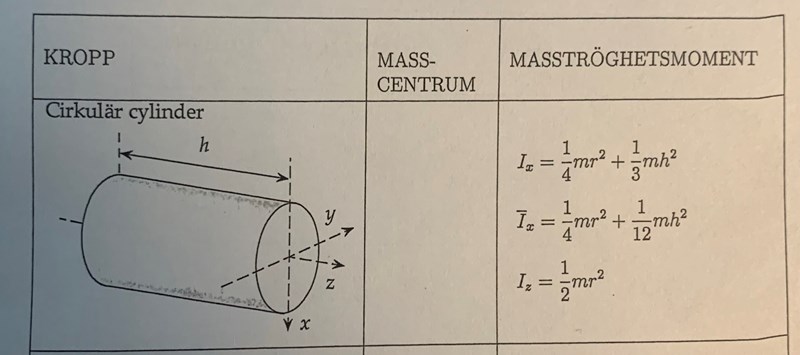

Detta här ser jag i formelsamlingen:

Hur kommer man fram till det?

SeriousCephalopod 2696
Postad: 2 jun 2019 11:36 Redigerad: 2 jun 2019 11:41

En cirkulär skiva kan ses som en cylinder med liten tjocklek (h) så man kan ta cylinderformlerna och antingen ta h = 0 eller ha med h som en parameter och ta ett gränsvärde på slutet h -> 0, men går bra att bara ta h = 0.

Tröghetsmomentet för rotation runt en diameter på en cirkulär skiva är alltså 14m2a2\frac{1}{4}m_2 a^2 (formel 1 med h = 0) där a alltså är radien, och m2m_2 är massan cirkelskivan skulle haft om det inte var ett hål.  Detta är ett mått på motståndet vid rotation av den typ man har om man håller en tallrik i vänster och höger kant och roterar den mot och ifrån en själv.

Sedan blir det en massa jobb iochmed att den aktuella y-axeln i problemet ligger utanför cirkeln men för det får vi använda axelsatsen eller vad den nu heter.

Om cirkelskivan inte var ett hål utan en kropp så skulle momentet runt y-xeln, motsvarande att rotera den runt dess kant, vara

I=moment runt diameter+forskjutningsmoment=14m2a2+m2a2I = \text{moment runt diameter} + \text{forskjutningsmoment} = \frac{1}{4}m_2 a^2 + m_2 a^2

Vilket verkar vara det som var i facit.

Sedan antar jag att vi behöver beräkna vad m2m_2 är i termer av något och stryka momentet II från en kvadratisk plattas moment.
