Postad: 22 jun 2022 13:22 Redigerad: 22 jun 2022 13:23

Maskanalys

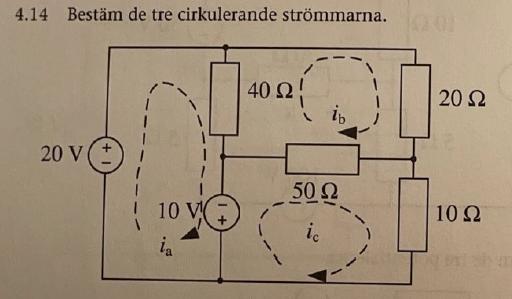

Hej verkar få fel på följande uppgift, löste ekvationssystemet i wolfram och får icke samma resultat med facit. Facit: ia=1.52A,ib=0.765A,ic=0.471A

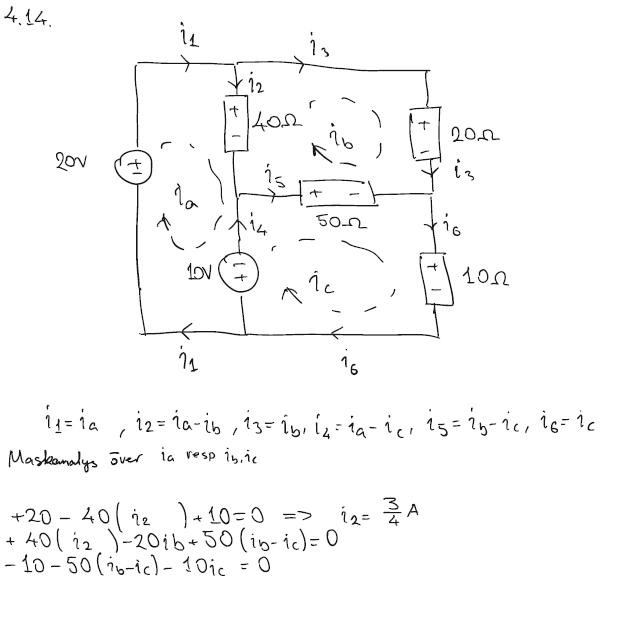

Här är min lösningsgång,

Är det någon som ser vart det blir fel?

CurtJ 1258
Postad: 22 jun 2022 20:58

Jag tror du har teckenfel på i4 och i5

Cien 1279
Postad: 22 jun 2022 21:19
CurtJ skrev:

Jag tror du har teckenfel på i4 och i5

i4 borde inte påverka på något sätt, hur tänker du på i5? varför är det ett teckenfel

CurtJ 1258
Postad: 22 jun 2022 21:21

med dina riktningar borde i5 = ic - ib

Cien 1279
Postad: 22 jun 2022 21:30
CurtJ skrev:

med dina riktningar borde i5 = ic - ib

Attans, det har du nog rätt i. i5 ska alltså vara motsatt mitt antagande. Tack ska du ha

CurtJ 1258
Postad: 22 jun 2022 21:35

Du kan göra vilka ansatser/antagande du vill bara du håller dina uträkningar konsekventa med riktningen på dina pilar. Spänningsfall i strömpilens riktning, spänningsstegring mot strömpilens riktning och summering av strömmen i kretsar tar då också hänsyn till pilens riktning som du säkert förstått.

Lycka till

Cien 1279
Postad: 22 jun 2022 21:58 Redigerad: 22 jun 2022 21:59

Det rätta ekvationssystemet är;

+20-40i2+10=0

+40i2-20ib-50(ib-ic)=0

-10+50(ib-ic)-10ic=0
