Magnetriktning Öst väst?

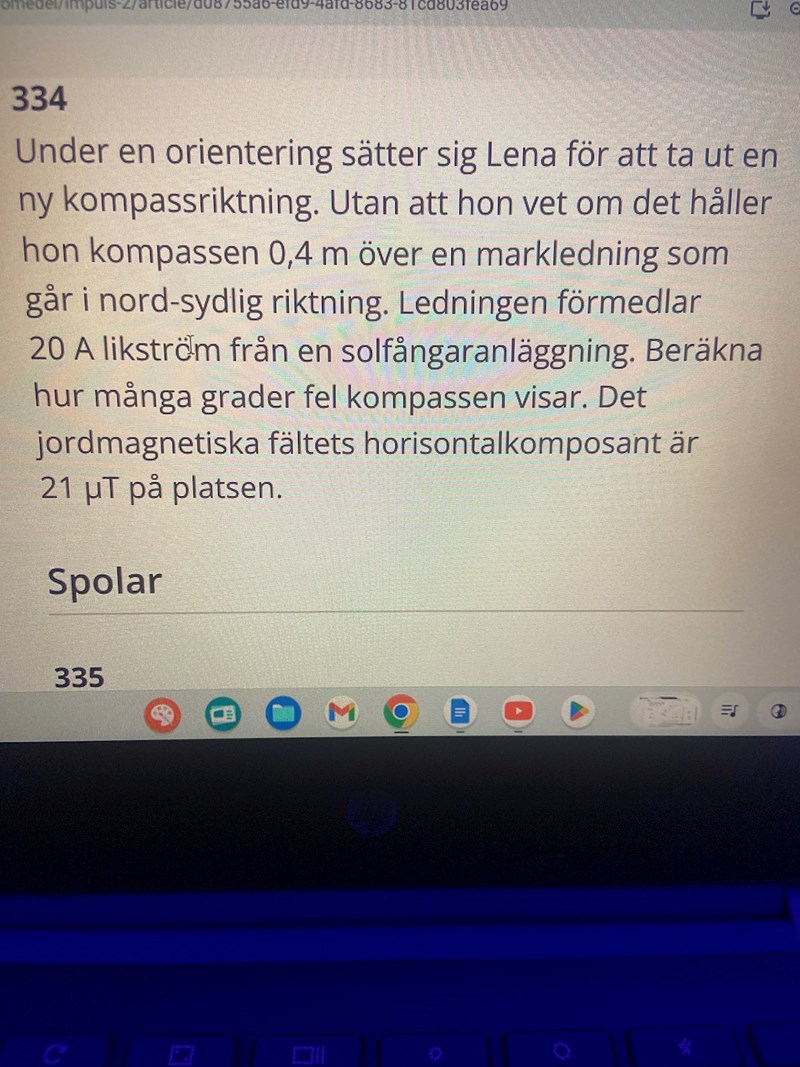

Hej, i facit så fick man att det antigen är öst eller väst beroende på ström riktningen. När jag kolla i en tråd så sa man att ström riktningen är från norr till syd (vilket är logiskt för det står i frågan) och därav bör magnetfältriktningen vara åt väst. Men hur drar man den slutsatsen?
Mattehjalp skrev:Hej, i facit så fick man att det antigen är öst eller väst beroende på ström riktningen. När jag kolla i en tråd så sa man att ström riktningen är från norr till syd (vilket är logiskt för det står i frågan) och därav bör magnetfältriktningen vara åt väst. Men hur drar man den slutsatsen?
Nej, man kan inte dra den slutsatsen, därför att
det är ledningen som går i nord-sydlig riktning. Det står ingenting om strömriktning i frågan.
Bubo skrev:Nej, man kan inte dra den slutsatsen, därför att det är ledningen som går i nord-sydlig riktning. Det står ingenting om strömriktning i frågan.
Dessutom är det växelström i vanliga överföringsledningar. Uppgiftens situation förekommer inte i fält, 50 hertz är alldeles för snabbt.
Likström går nog ofta genom koaxiala kablar, de ger inga externa fält. Risken för att orienterare skulle gå vilsna av det här är väl noll.
Så jag kan rita Bledaren åt väst men även åt öst?
Tillägg: 25 dec 2023 20:03
Om vi antar att strömriktningen är neråt, får vi då att magnetfält riktningen är år väst? och om strömriktningen är uppåt så får vi magnetfält riktning åt öst. Stämmer detta?
Mattehjalp skrev:Tillägg: 25 dec 2023 20:03
Om vi antar att strömriktningen är neråt, får vi då att magnetfält riktningen är år väst? och om strömriktningen är uppåt så får vi magnetfält riktning åt öst. Stämmer detta?
Strömmen går förstås varken upp eller ner.
Ja det därför jag sa om vi antar
Tillägg: 25 dec 2023 20:22

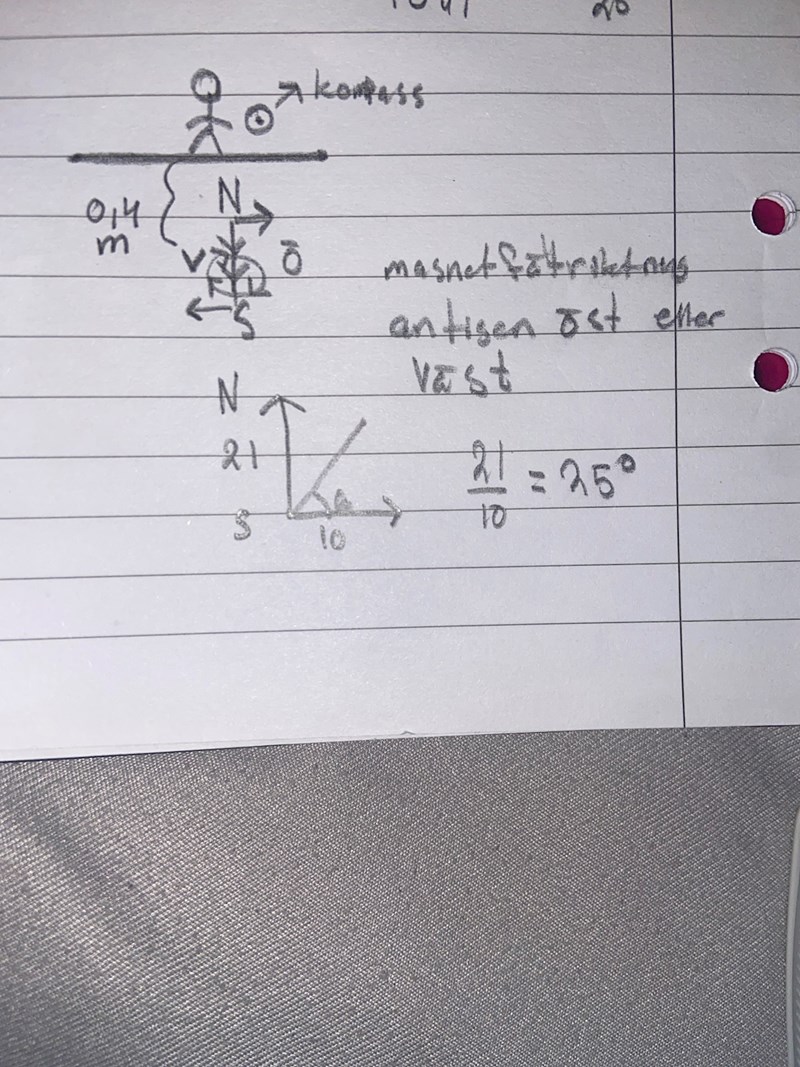

och varför placerar vi vinkel a vid y-led och ej vid x-led? Beror detta på att den i y led är egentligen horisontelkomposant?
Det frågas ju bara om hur stort felet blir, inte om riktningen. Så då behöver vi inte bekymra oss om strömmens riktning eller?

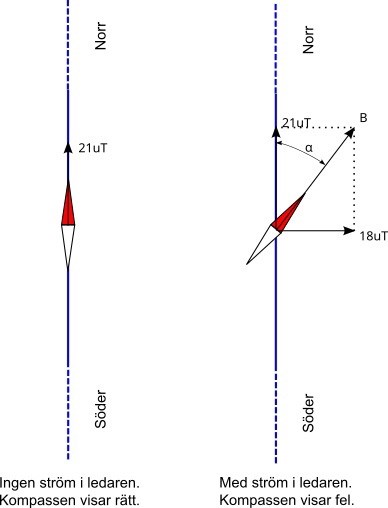

Om det inte flyter någon ström i ledningen så ställer sig kompassen i samma riktning som 21uT (jordmagnetiska fältets horisontalkomposant). När det flyter ström i ledaren så ställer sig kompassen i samma riktning som B. Då blir vinkeln alfa felvisningen.
varför kan vi inte lägga vinkel a vid horisontelkomposanten?
Vinkelfelet är ju skillnaden mellan när kompassen visar rätt och när den visar fel.
Men på vissa frågor så förekommer vinkeln vid x-led. När vet jag vart jag ska placera vinkeln?
Som här t.ex är vinkeln placerad vid x-led
Läsförståelse. Det gäller att tyda svenskan i uppgiften och översätta den till "matematiska".
Förstår inte, hur ska jag av frågan jag la upp veta vart vinkeln ska vara placerad?
”Hur många grader från hur den egentligen skulle vara riktad” är ju frågan i båda uppgifterna. Då finns det bara en vinkel som kan tolkas korrekt.
Det är ingen slump utan det kan alltid fås ut av uppgiften.
ThomasN skrev:Vinkelfelet är ju skillnaden mellan när kompassen visar rätt och när den visar fel.
Så "hur många grader fel" är alltid hur mycket kompassen vrider sig från den blåa linjen (altså från norr-sydliga riktningen) och beroende på var jag väljer att placera denna nord-sydliga riktningen (antigen veritaklt uppåt eller horisontellt neråt) så hamnar vinkeln vid olika ställen?
Tillägg: 27 dec 2023 15:42

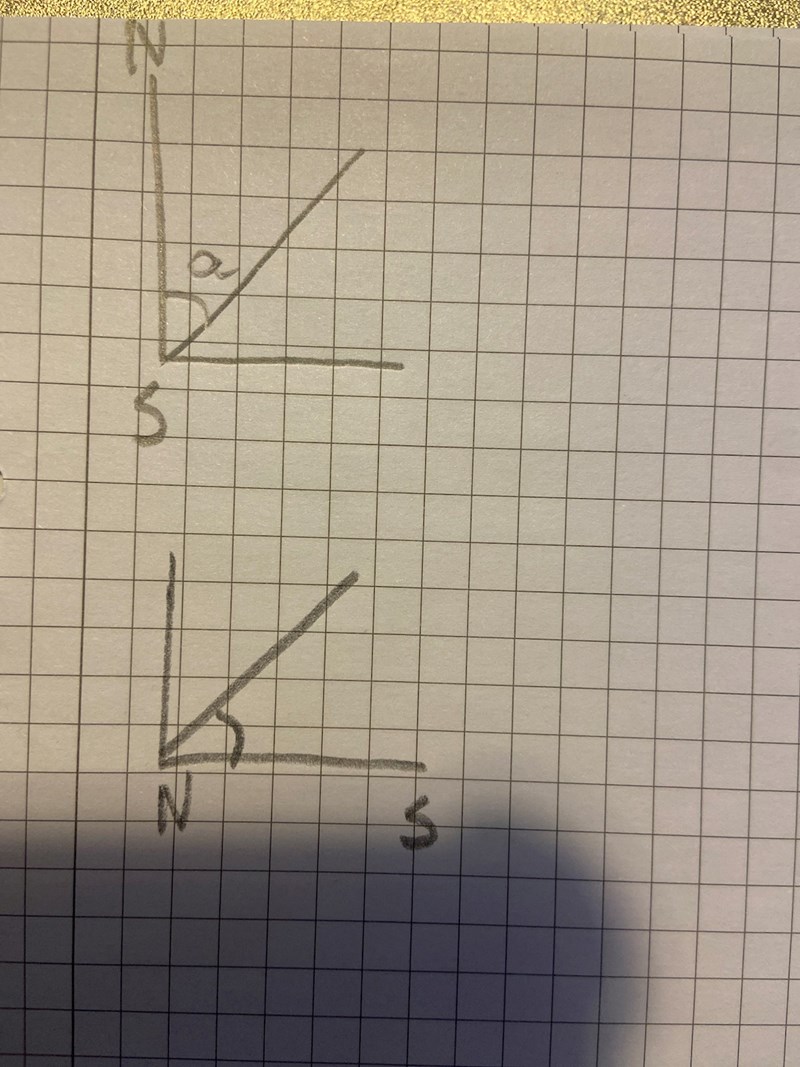

Såhär alltså?
Mattehjalp skrev:ThomasN skrev:Vinkelfelet är ju skillnaden mellan när kompassen visar rätt och när den visar fel.
Så "hur många grader fel" är alltid hur mycket kompassen vrider sig från den blåa linjen (altså från norr-sydliga riktningen) och beroende på var jag väljer att placera denna nord-sydliga riktningen (antigen veritaklt uppåt eller horisontellt neråt) så hamnar vinkeln vid olika ställen?
Ja, men det beror ju fortfarande på frågan.
Hade frågan varit ”Magnetfältet från en ledning gör att en kompass riktas åt öster. Det jordmagnetiska fältet påverkar kompassen. Hur många grader får jordens magnetfält kompassen att flytta sig från öster?” blir vinkeln på andra sidan.
Mattehjalp skrev:
Tillägg: 27 dec 2023 15:42
Såhär alltså?
Den nedre stämmer väl inte.
mrpotatohead skrev:Mattehjalp skrev:
Tillägg: 27 dec 2023 15:42
Såhär alltså?
Den nedre stämmer väl inte.
Oj S ska vara placerad vid vänster och N vid höger, visst?
mrpotatohead skrev:Mattehjalp skrev:ThomasN skrev:Vinkelfelet är ju skillnaden mellan när kompassen visar rätt och när den visar fel.
Så "hur många grader fel" är alltid hur mycket kompassen vrider sig från den blåa linjen (altså från norr-sydliga riktningen) och beroende på var jag väljer att placera denna nord-sydliga riktningen (antigen veritaklt uppåt eller horisontellt neråt) så hamnar vinkeln vid olika ställen?
Ja, men det beror ju fortfarande på frågan.
Hade frågan varit ”Magnetfältet från en ledning gör att en kompass riktas åt öster. Det jordmagnetiska fältet påverkar kompassen. Hur många grader får jordens magnetfält kompassen att flytta sig från öster?” blir vinkeln på andra sidan.
Yepp, förstår nu, TAck
