Magnetiskt flöde

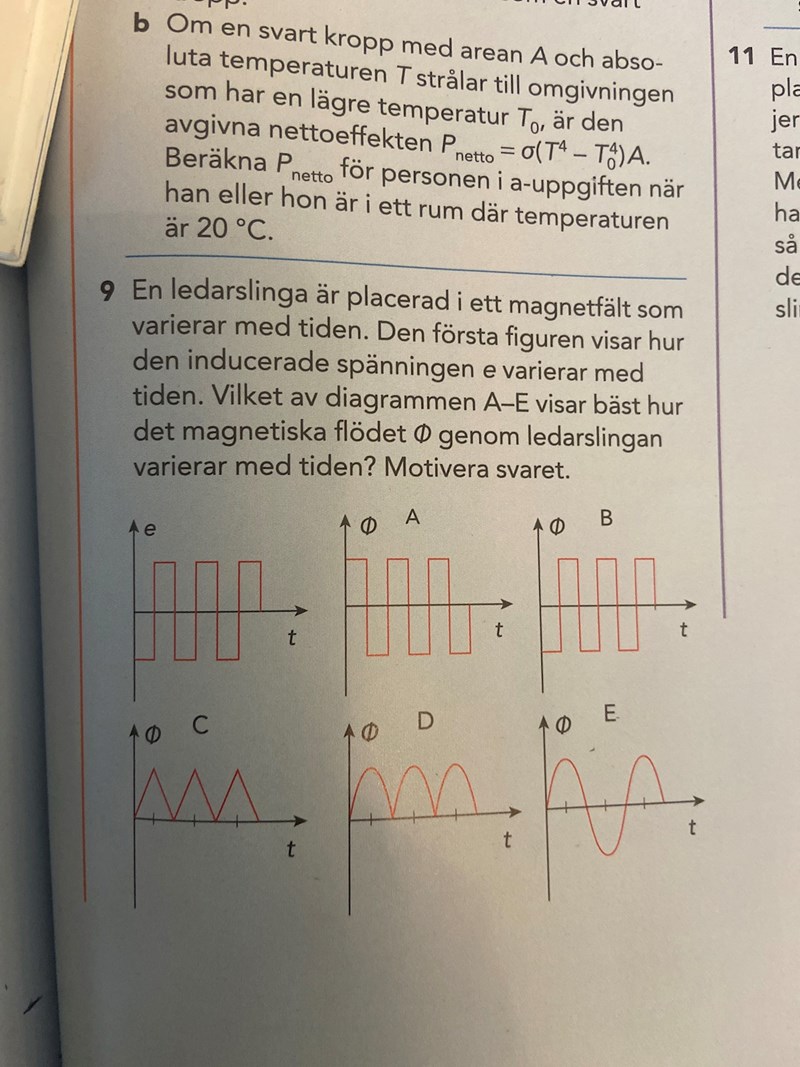

Hej! Jag har problem med att förstå hur jag ska se på detta diagram hur det magnetiska flödet ändras utifrån att jag vet hur den inducerade spänningen ändras. Tacksam ifall någon kan förklara!! :)

Sambandet mellan ems:en och flödet är

$e=(-)\dfrac{d\Phi}{dt}$

Jag tror inte jag riktigt förstår det sambandet. Hur påverkar de varandra och hur ska jag se det i diagrammet?

Det sambandet kallas väl Faradays lag (?) och bör stå i början på induktionskapitlet.

I ord så är den inducerade spänningen proportionell mot tidsförändringen av det magnetiska flödet genom slingan.

Enklast här är nog att (ungefärligt) derivera flödena A till E och se vilken derivata (med minustecken) som liknar den givna ems:en.

Okej jag förstår, tack!
