shuhia 8 – Fd. Medlem
Postad: 6 jan 2019 02:20

Magnetiska kretsar

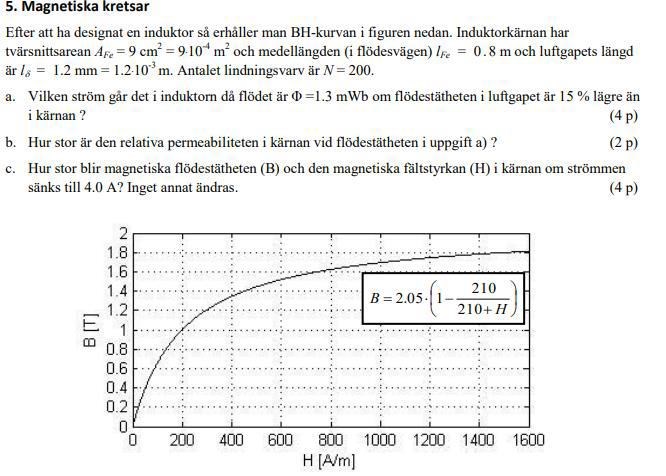

Hej, har fastnat på uppgift 5C.

Som jag vet så är B en funktion av H och H är proportionellt mot i.

Om i går från 7.82A till 4A. Så blir förändringsfaktorn (i2/i1) = 0.512.

Då borde det nya H-fältet vara H*0.512.

H = 495.7A/m

H2= H*0.512 = 495.7 * 0.512 = 253.8A/m

B2(H2) = 2.05*(1-210/(210+H2)) = 1.1214T



Men enligt facit så ska B2 = 0.75T och H2 = 115.4A/m

Affe Jkpg 6630
Postad: 6 jan 2019 23:11

Φ=B*A

Φ och A är givna. Räkna ut B
B minskar med en faktor 4/7.82.
Titta i (följ) kurvan och läs av vilket det nya H-värdet är.
