Magnetisk flödestäthet
Beräkna den magnetiska flödestätheten och magnetfältets riktning i punkterna P, Q och R.
b)
Jag förstår inte hur jag ska beräkna uppgiften? Formeln B = u*I/(2*pi*a) finns.. men jag vet inte på vilket avstånd jag ska kolla, vad själva uppgiften söker? Jag förstår inte heller bilden som jag försökt illustrera. :(
Jag ser bara punkt R.
I din formel är a avstånd från ledarens mitt till någon punkt (t.ex R, Q, P). Räkna ut detta för båda ledarna till alla tre punkterna.
Sedan måste du ta hänsyn till fältens riktning I de aktuella punkterna innan du lägger ihop fälten från de två ledarna.
Förstår inte vad du menar. Detta är andra uppgiften med en punkt R, meningen är alltså inte att P eller Q ska finnas med. :(
Ok, hur långt från vardera ledare ligger R?
Kan du rita ut eller beskriva magnetfältens riktning från vardera ledare i R?
Måste bara fråga: Vad ser du av mitt inlägg? Har bilden försvunnit D:
Bilden är där. Nu ser jag att de två avstånden är 2.9 cm respektive 3.3 cm.
Nu förstår jag att man ska beräkna flödestätet för båda.. men jag undrar när ska man addera ihop de och när ska man subtrahera? :)
Dr. G skrev :Kan du rita ut eller beskriva magnetfältens riktning från vardera ledare i R?
Beskriva i form av medurs/moturs går bra, men en bild säger mer än tusen ord.
Jag vet inte hur jag ska rita bilden. Tänker högerhandsregeln ena ledaren går ut (den till vänster) och den till höger går in.
Är du med på att B-fältet bildar slutna cirklar runt ledaren?

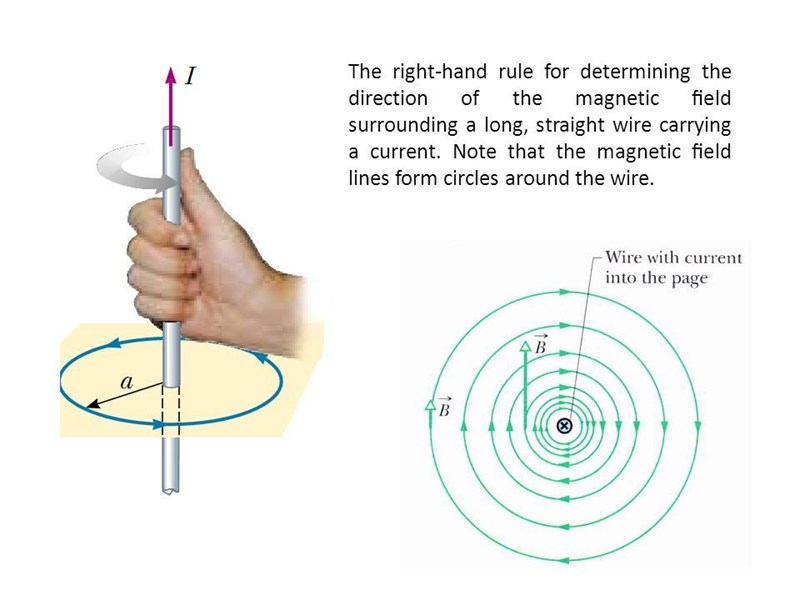

Riktningen på fältet får du med högerhandsregeln, d.v.s om strömmen går i riktning av höger hands tumme går B-fältet i riktning av höger hands övriga fingrar.
Den vänstra strömmen går ut ur skärmen och den högra går in i skärmen.
Förstår inte vad du menar sorry :( Vad är B-fält?

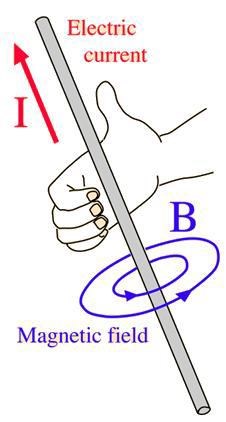

B-fält är ett annat namn för magnetisk flödestäthet. Känns bilden igen?
Ser du då hur du ska rita magnetfältet runt ledarna i uppgiften?
Nja jag förstår inte :(

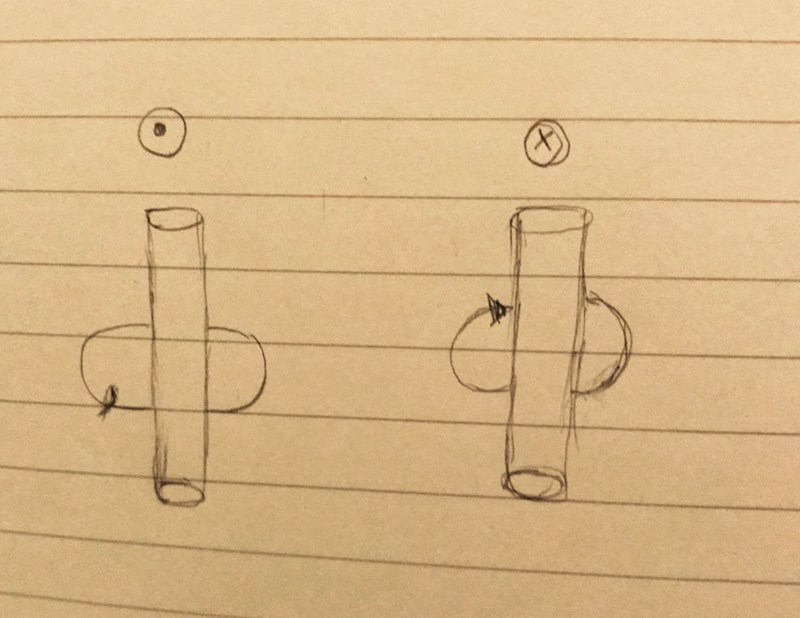

Man får tänka i tre dimensioner. Tänk dig ledaren som en "stång" som går rakt genom skärmen. Bilden nedan hjälper nog.
Jag vet inte hur allmänt spridd den här regeln är, men jag brukar minnas strömriktningen genom att tänka på dart-pilar (pilkastning). Symbolen som är en ring med ett kryss har riktningen in i planet/boksidan/pappret, alltså bort från dig så att man ser fjädrarna som sitter fast där bak på pilen, och den andra har riktning mot dig så du ser spetsen på pilen. Då blir det också att fältlinjerna runt krysset är medurs och runt pricken moturs. Har man den biten så blir det en ren stoppa-in uppgift. Det enda man kan missa på är kanske enheter på avståndet. Dr G har alla detaljerna och bilderna, men lägg märke till att den sista bilden till vänster visar en ledning med ström ut ur den gula ytan (fältlinjerna moturs), och den till höger en ström in i planet (fältlinjerna medurs), så de bilderna visar samma princip men olika strömriktning. Det kanske (i värsta fall) kan vara förvirrande.
Jag får inte in det i huvudet :-(
Jag ritar in det i din figur c:a i morgon.

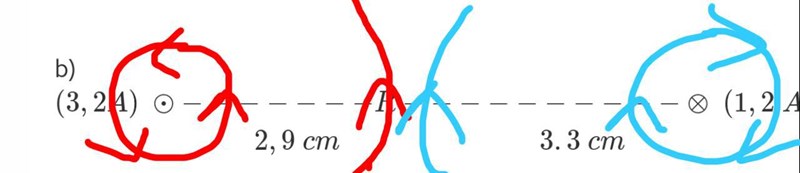

Runt "prickledaren" går B-fältet moturs. (strömmen kommer ut ur skärmen)
Runt "kryssledaren" går B-fältet medurs. (strömmen går in i skärmen)
Det gör att fälten från båda ledarna pekar uppåt i bild vid en punkt mellan ledarna, t.ex punkten R.
Ursäkta ful bild. Frågor på detta?
