Magnetfält runt strömledare - Ergo fysik2 - 5.36

En positivt laddad partikel rör sig i magnetfältet runt en rak strömledare. Se figuren. Rita in den magnetska kraften på partikeln.

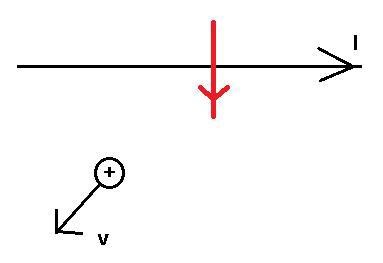

Ritade in magnetfältets riktning kring strömledaren (röd färg), i övrigt avritat från läroboken. Enligt facit är kraften riktad åt sydöst, alltså spegelvänt vad den positiva partikeln rör sig kan man säga. Men jag får det bara till att magnetfältet går rakt söderut... Hur kommer det sig att det går snett och inte rakt neråt?

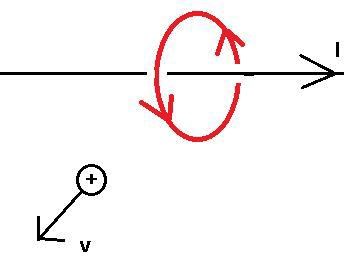

Nu är det ju bara en perspektivbild, man skulle väl i praktiken kunna rita ett rakt streck som symbolserar magnetfältets rörelse, men då "ser" man ju inte vad som händer bakom strömledaren. Eller är jag ute och cyklar nu igen?

Bubo 7347
Postad: 3 nov 2017 07:38

Magnetfältet vid partikeln går rakt in i pappret.

mirou 115 – Fd. Medlem
Postad: 3 nov 2017 11:20 Redigerad: 3 nov 2017 13:05

Aha. Blir som kryss alltså vid partikeln... men hur gör det att kraften blir riktad snett åt höger??

Guggle 1364
Postad: 3 nov 2017 13:12

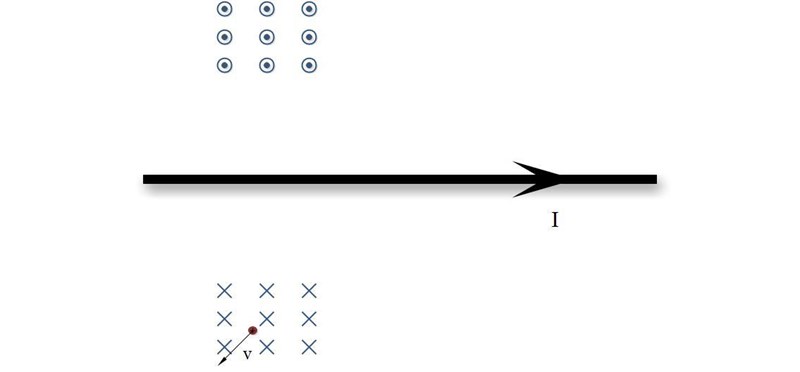

Magnetfältslinjerna bildar cirklar runt ledaren. Precis bredvid ledaren i papprets plan är fältlinjerna riktade rakt in i pappret, ungefär så här:

Guggle 1364
Postad: 3 nov 2017 13:26 Redigerad: 3 nov 2017 13:38

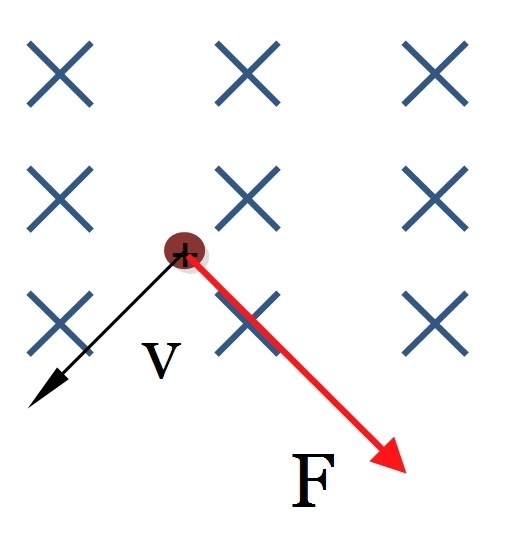

I det här fallet skulle jag rekommendera "högerhandsregeln".

Sätt fingertopparna i B-fältets riktning (i det här fallet rakt in i pappret). Låt tummen peka i dem positiva partikelns rörelseriktning (v). Nu kommer kraften (F) vara riktad rakt ut från din handflata. Som om du försökte trycka på partikeln med handen.



Notera att du placerade tummen i den positiva partikelns (eller strömmens) rörelseriktning. För att förvilla dig kommer det ibland dyka upp uppgifter där de använder en elektron  istället (som är negativt laddad). Kan du räkna ut hur du ska göra då?

Taylor 680
Postad: 3 nov 2017 13:57

> Hur kommer det sig att det går snett och inte rakt neråt?

Partikeln går inte "snett". Men den "simmar" inte heller med magnetfältet (till skillnad från det elektriska fältet). Den påverkas endast då den är i rörelse (till skillnad från det elektriska fältet som kan påverka en partikel som är i vila) och kraften pekar rätvinkligt till både fältlinjerna och partikelns rörelseriktning. Det är orsaken till att partiklar ibland kan kretsa i ett magnetfält men de kan inte kretsa i ett elektriskt fält.
