Magnetfält och spolar

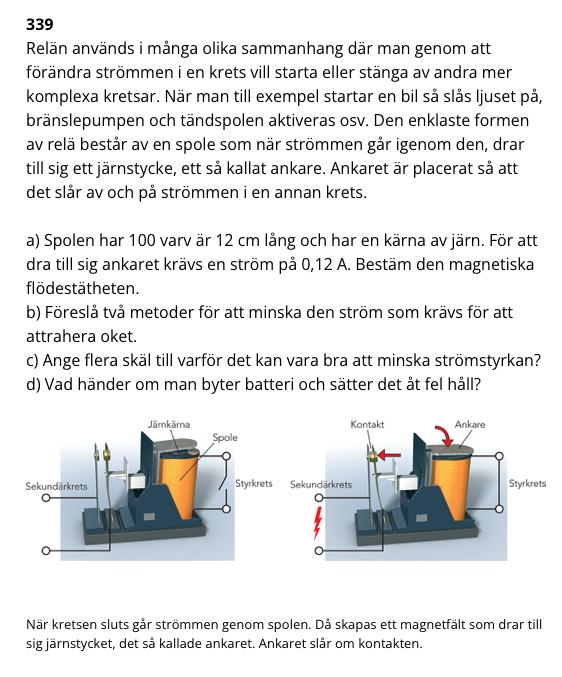

i d) är svaret att ankaret stöts bort när vi sätter på strömmen. Då fortsätter den första kretsen att vara aktiverad hela tiden.
Varför är det så, hur fungerar det?
Nej så är det inte. Det blir fortfarande ett magnetfält, visserligen år andra hållet, men det attraherar ändå en omagnetiserad järnbit (dvs ankaret)
Håller med.
Den högra figuren ser mycket märklig ut. Får man en spänning över den slutna kontakten i sekundärkretsen (blixten), när reläspolen kortsluts???
Ja det är en mycket märkligt ritad figur.
På reläer som drivs med DC kopplar man ofta in en släckdiod för att eliminera gnistbildning i primärkretsen. I de fallen spelar det givetvis roll åt vilket håll man kopplar in spolen.
ThomasN skrev:Den högra figuren ser mycket märklig ut. Får man en spänning över den slutna kontakten i sekundärkretsen (blixten), när reläspolen kortsluts???
Det är inte vad blixtsymbolen antyder här.
Vad jag tror att det kan symbolisera är att det kan vara en mycket större spänning och/eller ström på den sekundära sidan än i styrkretsen.
Så summa summarum, strunta i d) ?
eddberlu skrev:Så summa summarum, strunta i d) ?
Ja, det är fel svar där. Ankaret attraheras, oberoende av strömriktning.
Perfekt, tack!
