11 svar
218 visningar
dajamanté behöver inte mer hjälp
dajamanté 5139 – Fd. Medlem
Postad: 10 nov 2017 09:02 Redigerad: 10 nov 2017 09:07

Magnetfält: allt och sin motsats!!

På den här sida syns det att pinky:n är i riktningen av pluspolen, och tummen i riktningen av tummen. Den magnetiska fält är riktad åt vänster.

En sida senare:

Om jag sätter handen som på bilden innan, med pinky:n på samma sidan som pluspolen och tummen som följer strömmen borde inte nord änden vara på andra sida?



Samma här:

Hur måste man gripa spolen för att begripa principen?

Smutstvätt 24967 – Moderator
Postad: 10 nov 2017 09:16

Bild ett: Titta noga på hur spolen snurrar sig. Den kommer underifrån från början. Det syns framförallt på fältlinjerna (ingen vidare bild, dock).

Bild två: Här är det lättare att se. Spolen går över kärnan, och strömmen går då först över kärnan, och sedan runt.

Tips för hur man tänker: tänk att dina fingrar ska följa spolen. Dra tummen från plusänden och framåt. När du kommer till spolen kommer din tumme antingen att följa spolen, eller kommer din tumme att krocka med kärnan. Om tummen möter motstånd, då börjar spolen underifrån. Vänd då på handen, och låt fingrarna följa spolen. Om tummen inte möter något motstånd är det bara att vika fingrarna mot spolen, och titta var tummen pekar.

dajamanté 5139 – Fd. Medlem
Postad: 10 nov 2017 09:52
Smutstvätt skrev :

Bild ett: Titta noga på hur spolen snurrar sig. Den kommer underifrån från början. Det syns framförallt på fältlinjerna (ingen vidare bild, dock).

Bild två: Här är det lättare att se. Spolen går över kärnan, och strömmen går då först över kärnan, och sedan runt.

Förlåt, du menar bild 2 och 3? Nu som jag har tittat noga, är det bara 2:an som börjar underifrån...

Tips för hur man tänker: tänk att dina fingrar ska följa spolen. Dra tummen från plusänden och framåt. När du kommer till spolen kommer din tumme antingen att följa spolen, eller kommer din tumme att krocka med kärnan. Om tummen möter motstånd, då börjar spolen underifrån. Vänd då på handen, och låt fingrarna följa spolen. Om tummen inte möter något motstånd är det bara att vika fingrarna mot spolen, och titta var tummen pekar.

Jag har läst stycken flera gånger men förstår inte vad du menar med krockar: du menar att det är omöjligt att följa spolen men handen längre?

Smutstvätt 24967 – Moderator
Postad: 10 nov 2017 10:47

Ja, jag tänkte bild ett och två efter förklaringsbilden.



Om spolens tråd börjar (från pluspolen) med att gå över spolen, då kommer tummen inte att stöta emot kärnan. Då vet du att strömmen går över spolen, bort från dig (på spolens ovansida). Om spolens tråd börjar med att gå under spolen kommer din tumme att stöta emot kärnan. Då vet du att strömmen måste gå under spolen, och emot dig (på ovansidan). Då blir det lättare att veta hur man ska lägga fingrarna.

dajamanté 5139 – Fd. Medlem
Postad: 10 nov 2017 11:56

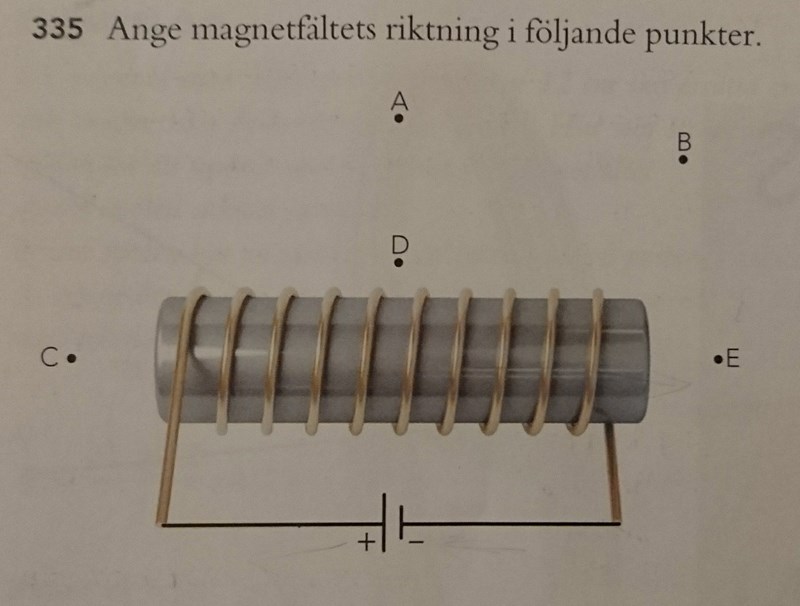

Ok, så i uppgift 335, går fältet åt vänster!

Smutstvätt 24967 – Moderator
Postad: 10 nov 2017 20:19

Korrekt!

dajamanté 5139 – Fd. Medlem
Postad: 11 nov 2017 05:39
Smutstvätt skrev :

Tips för hur man tänker: tänk att dina fingrar ska följa spolen. Dra tummen från plusänden och framåt. När du kommer till spolen kommer din tumme antingen att följa spolen, eller kommer din tumme att krocka med kärnan.

Du menar, vi måste låtsas att fingret som följer strömmen är också i 2 dimensioner!

Såhär alltså?

Jag trodde att eftersom fingret är i 3D, den kommer ju aldrig att krocka för den kan följa strömmen underifrån.

Är det så nu?:

Inga krock= wrappa handen kring ledare, strömmen ges av krokiga fingrar (pinky till tumme) och magnetfält ges av tummen.

Krock= wrappa handen kring ledare och både strömmen och magnet fält gå åt andra håll än vanligt?

Smutstvätt 24967 – Moderator
Postad: 11 nov 2017 07:36

Precis! Vid en krock vänder du på handen och fortsätter på undersidan. Då kan du sluta handen runt ledaren med fingrarna mot dig.

dajamanté 5139 – Fd. Medlem
Postad: 11 nov 2017 08:15

Och plussen är alltid på tummen sida.

Smutstvätt 24967 – Moderator
Postad: 11 nov 2017 08:44

Man börjar med att dra tummen från pluspolen, ja.

dajamanté 5139 – Fd. Medlem
Postad: 11 nov 2017 11:40

Bara för att vara säker att jag är med nu. När du ligger handen på spolen är plus Polen på tummen sida?

Smutstvätt 24967 – Moderator
Postad: 11 nov 2017 12:16

Ja. Man börjar med att dra tummen från pluspolen och mot spolen.
