Som utgångspunkt har din lärare en spänningskälla. En krets skapas där en ledare spänns upp i nord-sydlig riktning. Under ledaren placeras en kompassnål vars utslag ska observeras när spänningen slås på. Med amperemetern mäts strömmen i kretsen.

I nästa steg slår läraren på spänningen in kretsen. Vad händer med kompassnålen och varför? Kontrollera riktningen! Hur många grader vrider sig kompassnålen?

Rita en figur över de intressanta magnetfälten och beräkna den komposant från jordens magnetfält som påverkar kompassnålen.

Utifrån labben jag gjort så har jag fått fram att I = 2,89 A, vinkeln = 55° och avståndet mellan kompassen och kabeln är 3,5 cm. Jag har räknat ut B så här:

B = k * I/r = 1.7 * 10^-5 T

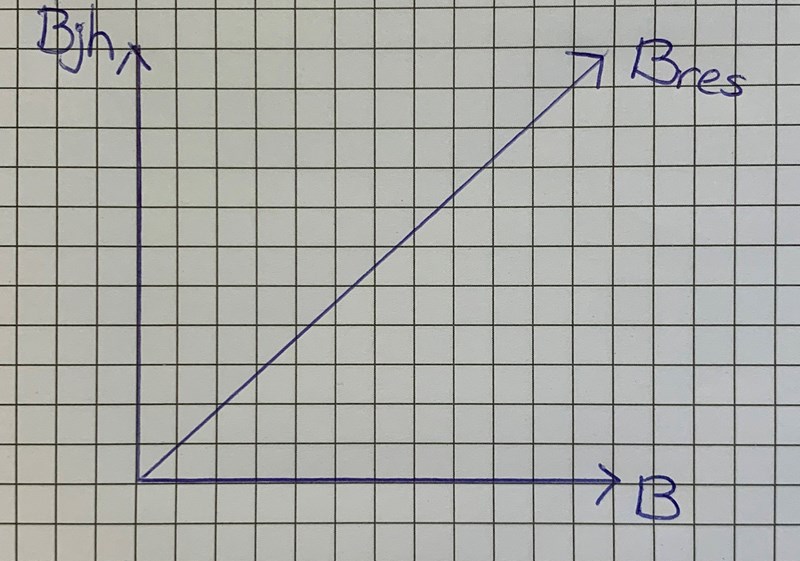

Har försökt att rita upp komposantuppdelningen, men tror inte den är rätt?(Bjh-Jordens magetfält,B-Magnetfältet

från strömmen, Bres - Den förändring som ges vid tillslag av ström).

Kompassnålen vred sig 50°, är det vinkeln mellan B och Bres?
