8 svar
116 visningar
Lisse29 17 – Fd. Medlem
Postad: 4 feb 2018 18:54

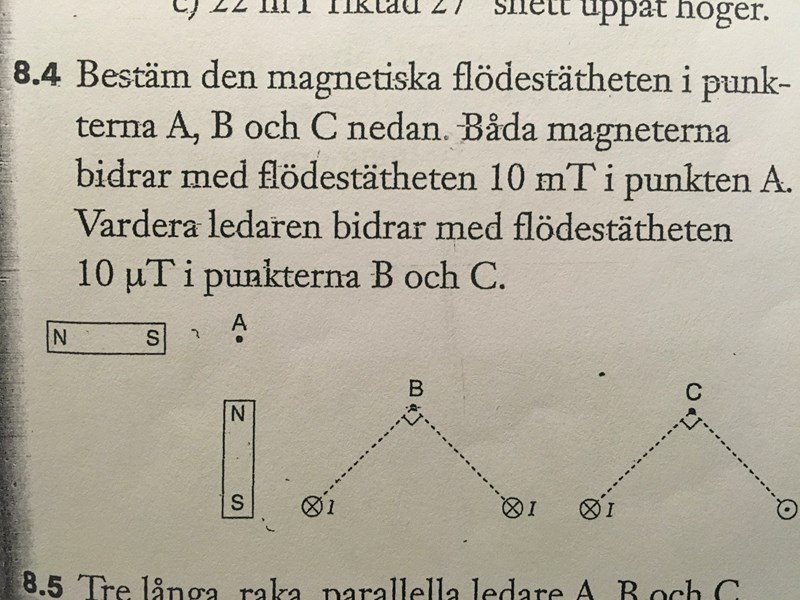

Magnetfält!

Ohh.. Jag förstår inte B och C?? Hur ska jag göra, jag fixade A utan problem. Strömmen går i B inåt, båda strömmarna? Två strömmar är förvirrande. Vilken handregel ska jag använda? Det står bara ledare men inte vilken typ? C, samma frågor, dock här går en ström, åt utåt från pappret.

pi-streck=en-halv 497 – Fd. Medlem
Postad: 4 feb 2018 19:01 Redigerad: 4 feb 2018 19:02

Magnetfältet "cirkulerar" runt ledaren, och går alltså tangentiellt till koncentriska cirklar runt ledaren.

Använd högerhanden, och peka med tummen i strömmens riktning, och låt de andra fingrarna snirkla sig runt ledaren i magnetfältets riktning :)

Lisse29 17 – Fd. Medlem
Postad: 4 feb 2018 19:18 Redigerad: 4 feb 2018 19:27

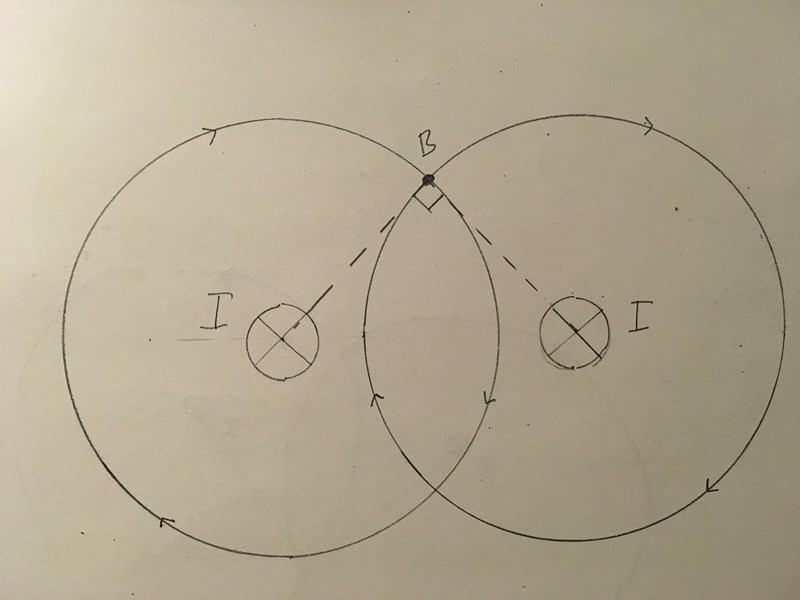

Det är det som jag har försökt att göra!

pi-streck=en-halv 497 – Fd. Medlem
Postad: 4 feb 2018 19:25 Redigerad: 4 feb 2018 19:29

Magnetfältet går alltid vinkelrätt mot radien.

Så för den vänstra ledaren kommer magnetfältet att peka rakt mot den högra ledaren (längs radien).

För den högra ledaren kommer magnetfältet att peka bort från den vänstra ledaren (längs radien).

Du får en  triangel, och du ska räkna ut det totala magnetfältet, som pekar åt höger i bilden.

Lisse29 17 – Fd. Medlem
Postad: 4 feb 2018 19:29

Jag ser inte ens ledaren? Går den rakt in i pappret också? Är det en rak ledare?

pi-streck=en-halv 497 – Fd. Medlem
Postad: 4 feb 2018 19:31 Redigerad: 4 feb 2018 19:31

Det är i ledaren som strömmen går, så det är strömmen genom ledarna som ger upphov till magnetfälten som du ritat (runt ledarna).

Ja, raka ledare.

Lisse29 17 – Fd. Medlem
Postad: 4 feb 2018 19:39 Redigerad: 4 feb 2018 19:46

Såg att du redigerade din kommentar nyss.

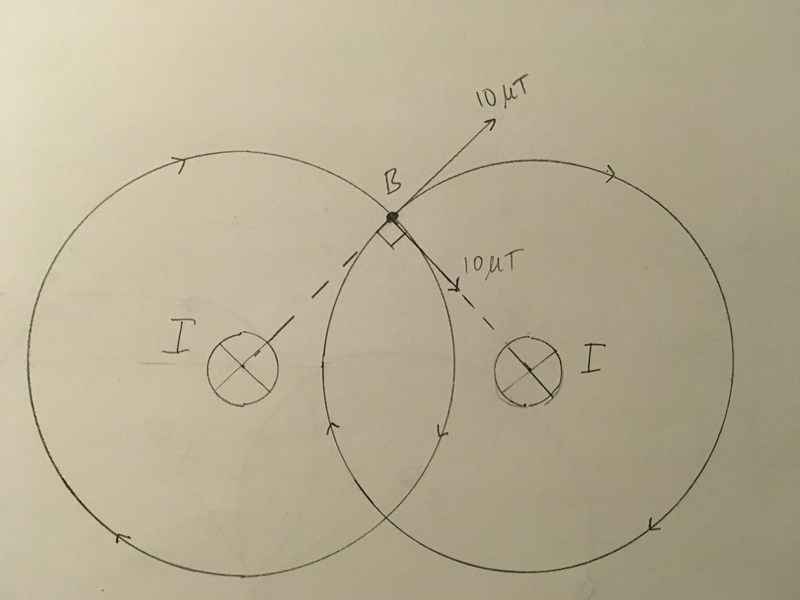

Ehm.. Såhär?

Ja, det ser rimligt ut.

Vad blir då vektorsumman?

Lisse29 17 – Fd. Medlem
Postad: 4 feb 2018 20:07

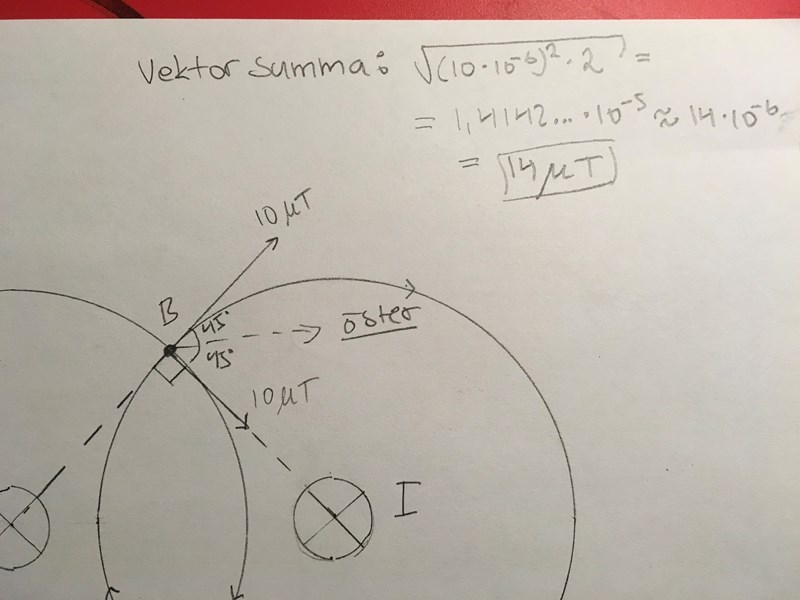

Förhoppningsvis något i stil med detta? Tack så himla mycket! Jag löste C på samma vis.. :)
