Magnetfält
Under en orientering sätter sig Lena ner för att ta ut en ny kompassriktning. Utan att hon vet det håller hon kompassen 0.4 m över en markledning som går i nord sydlig riktning. Ledningen förmedlar 20A likström från en solcellsanläggning. Beräkna hur många grader fel kompassen visar. Det jordmagnetisms fältets horisontalkomposant är 21mikroT på platsen.
Hej, skulle någon kunna hjälpa mig att rita en bild till denna uppgift. Förstår inte den och tycker det blir enklare att rita, men jag vet inte var jag ska börja.
Hej, på den här uppgiften kan det vara bra att rita två bilder med olika perspektiv.

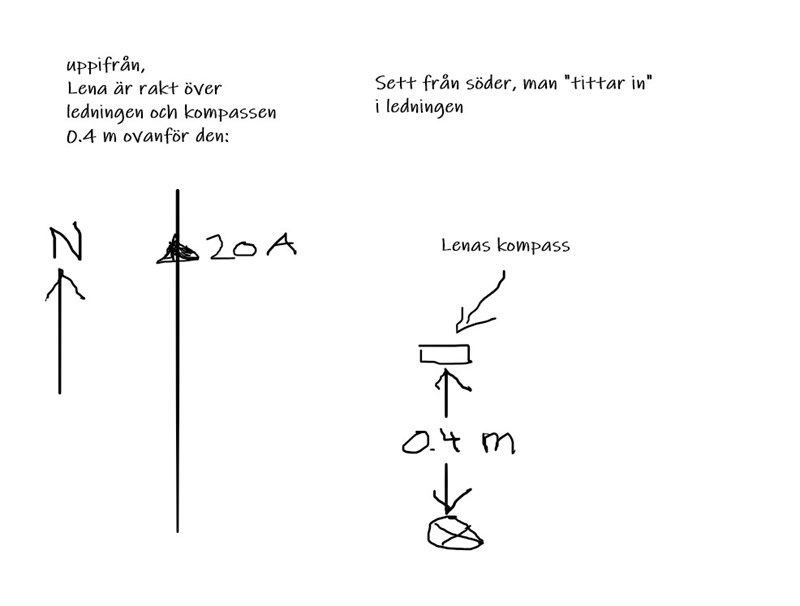

Nedan har jag till vänster ritat hur det ser ut uppifrån. Lenas kompass är rakt över ledningen.
Till höger har jag "grävt ner mig" och tittar rakt in i ledningen. Vi ser Lenas kompass 0.4 m ovanför ledningen.
Magnetfältet som ledaren orsakar går cirkulärt runt ledaren. Vad innebär det för fältets riktning om vi tittar ovanifrån.
Oj, glömde bilden jag ritade...
