Magnet nära en oscillator

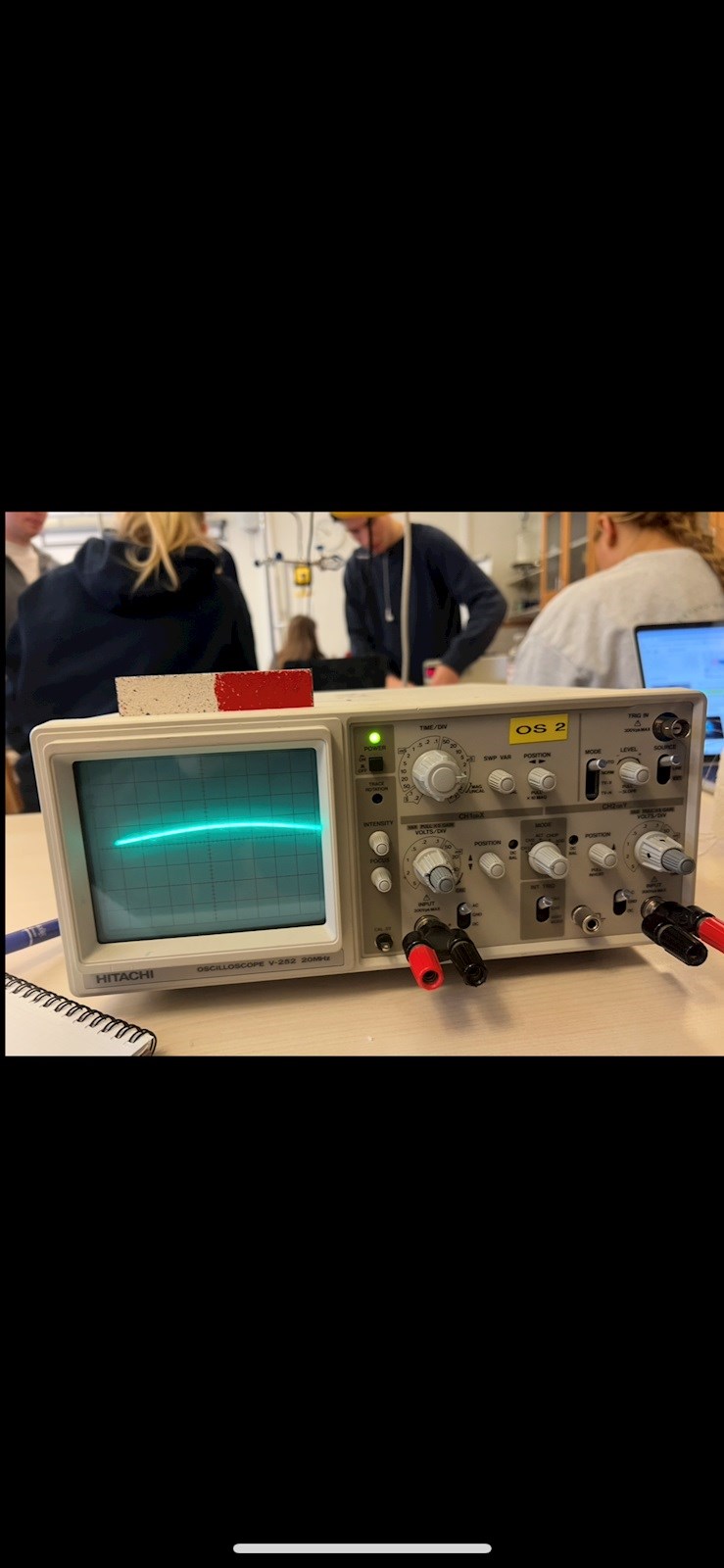

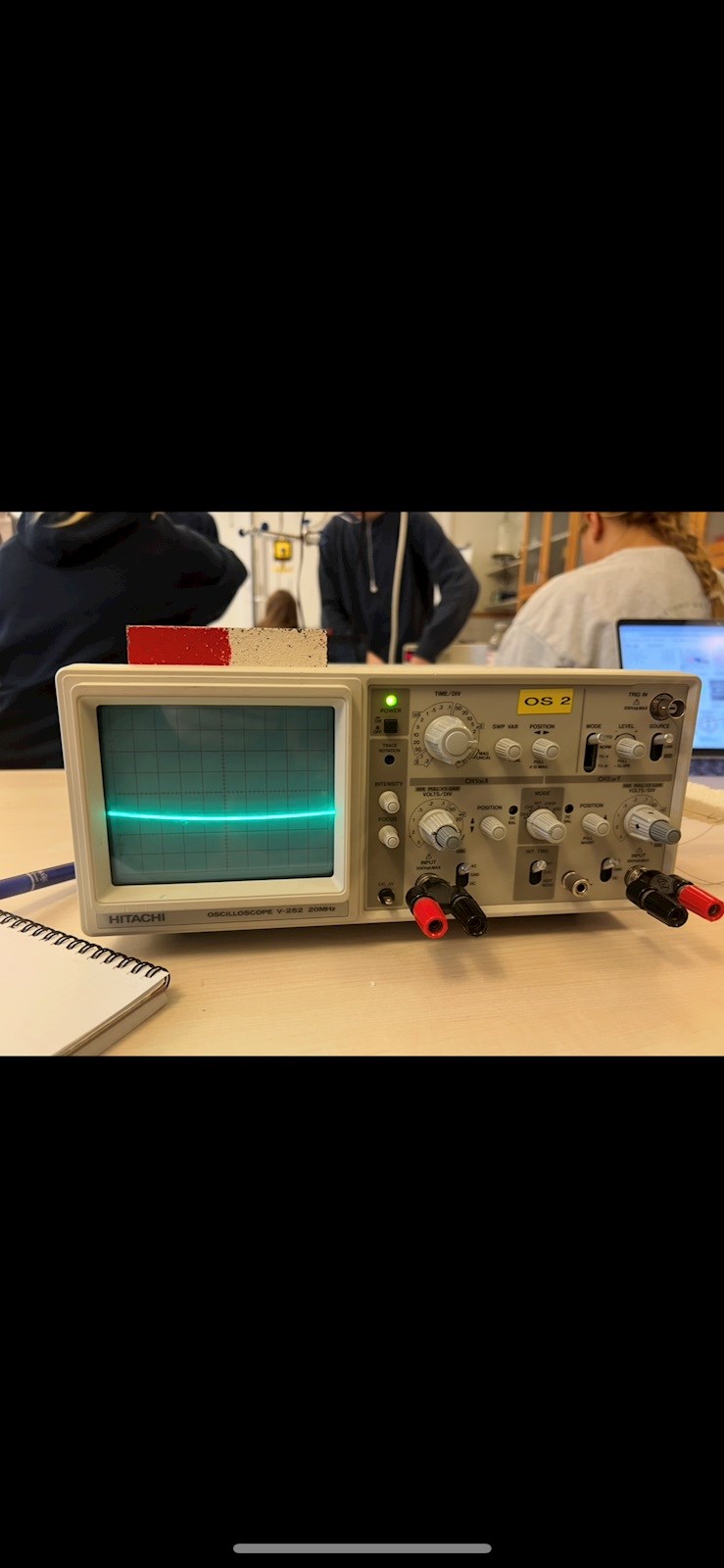

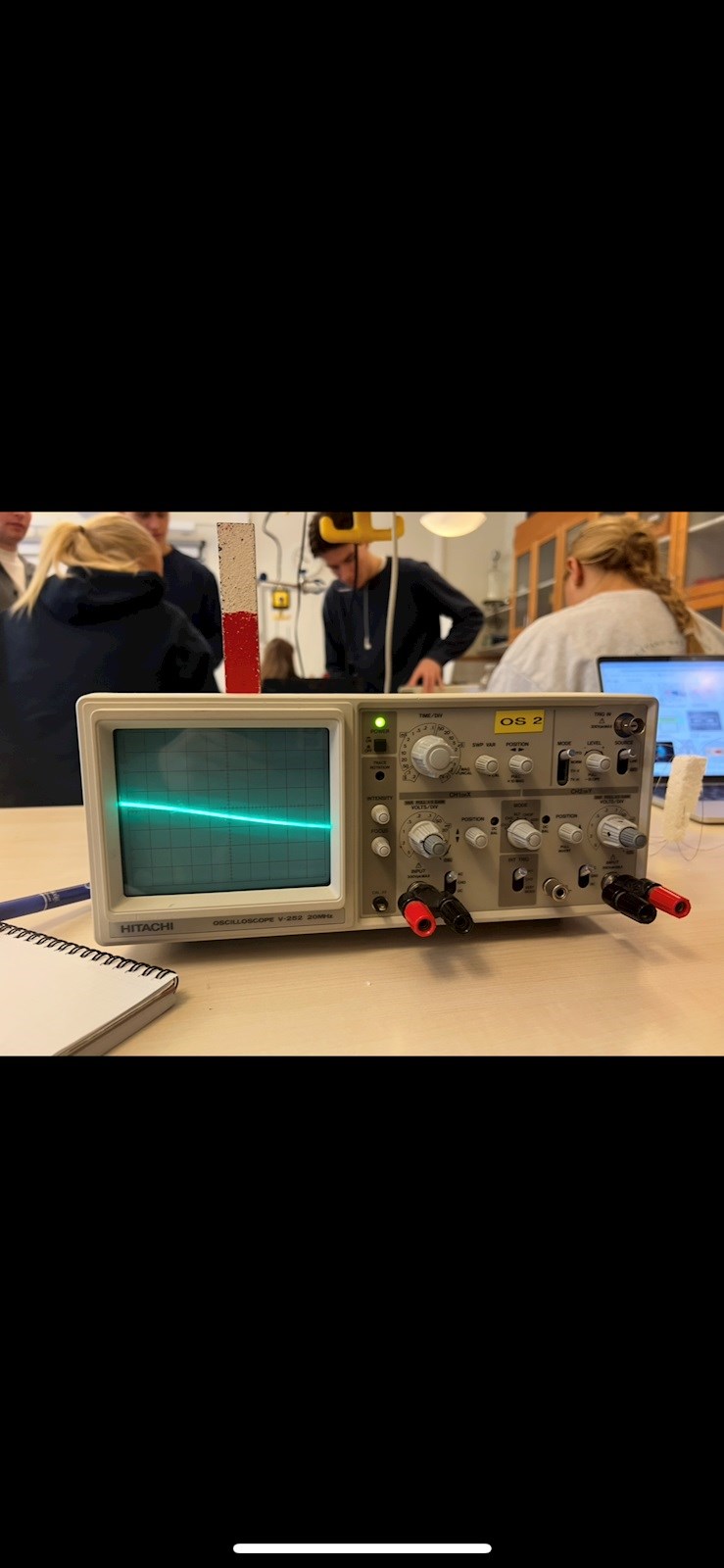

Hej, förstår inte exakt vad som sker. Om man jämnför bilderna med en horisontella magneten så ser man att när bågen är formad som ett U så är nord till vänster medans när det är ett uppochnervänt U så är nord till höger. Jag förstår att magnetens fältlinjer har något med saken att göra och vet att fältlinjen går från nord till syd men förstår inte varför det blir en skillnad då fältlinjerna rör sig från båda sidorna av magnetens nordpol till sydpolen. Och varför är den sne när den står upp?
Kul laboration! Den har jag inte sett tidigare.
Har du koll på hur bilden på ditt analoga oscilloskops skärm uppstår? Alltså, hur kom det där ljusgröna strecket dit?
sictransit skrev:Kul laboration! Den har jag inte sett tidigare.
Har du koll på hur bilden på ditt analoga oscilloskops skärm uppstår? Alltså, hur kom det där ljusgröna strecket dit?
Nej faktiskt inte. Det var några veckor sen vi gjorde detta och minns typ inget förutom dessa 3 bilder hehe. Detta var instruktionerna Placera en stavmagnet vertikalt över ett oscilloskops skärm och observera hur strålens utseende ändras. Tips: Använd en 3-D modell av magnetfältet för att förklara det som ni ser. Upprepa försöket men nu ska stavmagneten vara horisontellt över skärmen. Förklara varför strålen ser ut annorlunda nu. Utifrån observationerna är det tydligt att strålens avlänkning beror på fältstyrkan, testa detta. Kan ni ställa upp ett samband för det vertikala avståndet som strålen förflyttar sig när stavmagneten är vertikal i relation till strålen? Vilken information skulle vi behöva för att testa om sambandet stämmer?

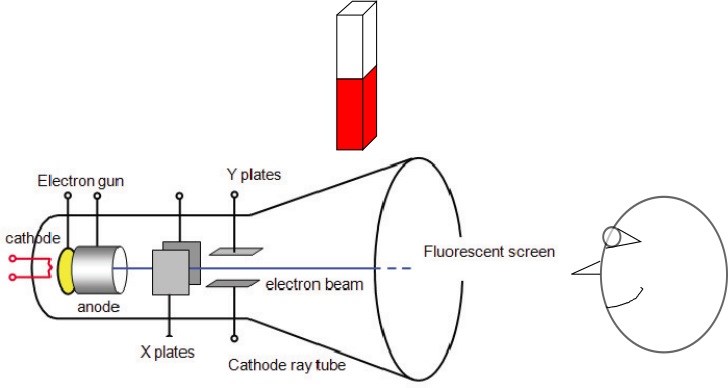

Det där oscilloskopet innehåller ett katodstrålerör:
Man tittar på en flourocerande skärm där en elektronstråle ritar strecket du ser.
Elektronstrålen styrs från vänster till höger om och om igen i en takt som gör att man ser det som konstant streck med hjälp av "X-plates".
Utan magneten kommer det bara att ritas ett horisontellt streck, "Y-plates" påverkar inte. Med en magnet placerad ovanför katodstråleröret så påverkas elektronerna.

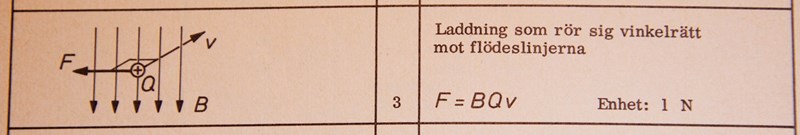

Elektronerna är ju negativa laddningar, hur påverkas de av ett magnetfält?
Ett sådant streck är svårtolkat. Det är nog lättare att tolka vad som händer med en prick, alltså XY-läge utan signaler.
https://youtu.be/9AsIwDcxBxg?si=bKCZZuFeIMhH5GGB (efter 1:00 minut).
Eller XY-läge med en Lissajous-figur, hur den deformeras.
Eller vanliga inställningar med en sinussignal med många perioder, hur den bilden påverkas. Eller oscilloskopets egen fyrkantsvåg.

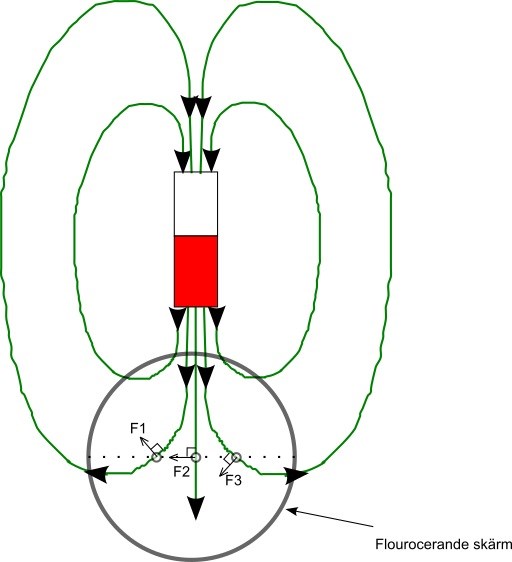

Så här ser det ut ungefär när man tittar på oscilloskopets skärm. Elektronerna kommer farande rakt emot dig. Sett framifrån, som bilderna är tagna blir det ungefär så här:
Den streckade linjen är hur elektronerna skulle träffa skärmen om inte magneten varit där. De tre små ringarna är olika lägen elektroner. Tar man sen hjälp av den här bilden så kan man se hur krafterna, F1, F2, F3, pekar vid de olika lägena.
