MAFY 2015 Uppgift 2



Jag vet att det redan finns en tråd om denna uppgit: https://www.pluggakuten.se/trad/mafy-2015-uppgift-2-2/

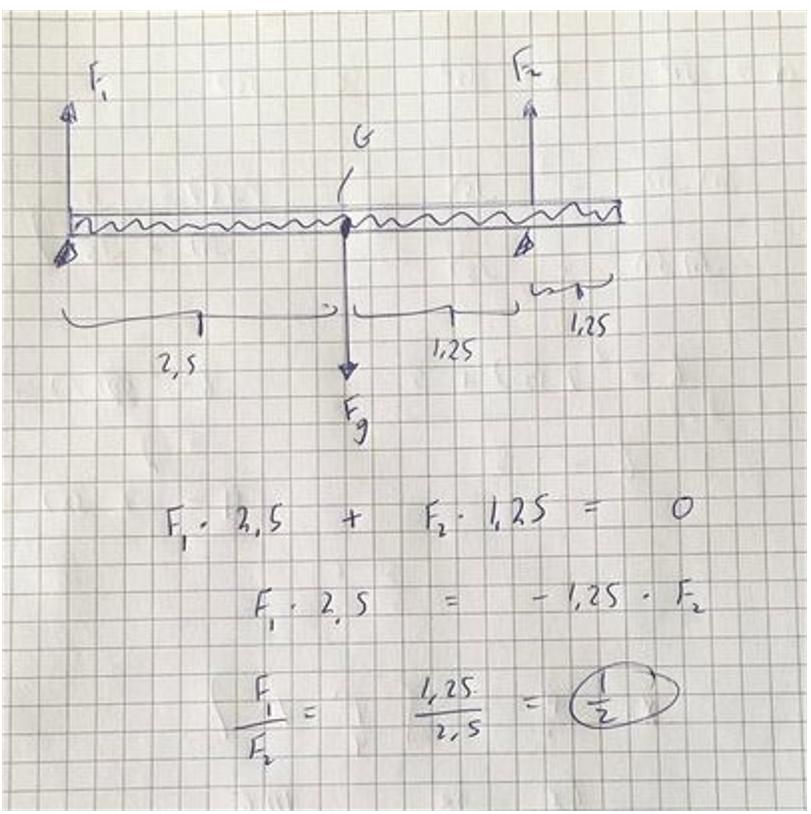

men tyckte den blev rörlig så jag lägger ut en ny. Har jag tänkt rätt här? Jag satte kraftena lika med noll eftersom Fg × 0 = 0

Vridmomenten blir alltså i mitten.

Yngve 40278 – Livehjälpare
Postad: 29 mar 2022 17:30 Redigerad: 29 mar 2022 17:31

Du tänker i stort sett rätt, men du glömmer den viktiga detaljen att vridmoment har en riktning.

Om du väljer tyngdpunkten som vridpunkt så påverkar F1 plankan med ett moment medurs och F2 med ett moment moturs.

Om du nu väljer att medurs är positiv riktning så blir din jämviktsekvation F1•2,5 - F2•1,25 = 0, vilket ger dig 2,5•F1 = 1,25•F2 o.s.v.

Du slipper då "trolla bort" ett minustecken som du gjorde på sista raden i din uträkning.

Hassan1 79 – Fd. Medlem
Postad: 29 mar 2022 17:32
Yngve skrev:

Du tänker i stort sett rätt, men du glömmer den viktiga detaljen att vridmoment har en riktning.

Om du väljer tyngdpunkten som vridpunkt så påverkar F1 plankan med ett moment medurs och F2 med ett moment moturs.

Om du nu väljer att medurs är positiv riktning så blir din jämviktsekvation F1•2,5 - F2•1,25 = 0, vilket ger dig 2,5•F1 = 1,25•F2 o.s.v.

Du slipper då "trolla bort" ett minustecken som du gjorde på sista raden i din uträkning.

Jahaaa. Det var nästsn så att du gick in i mina tänkar och läste av :) Tack för hjälpen.
