Logikfunktioner

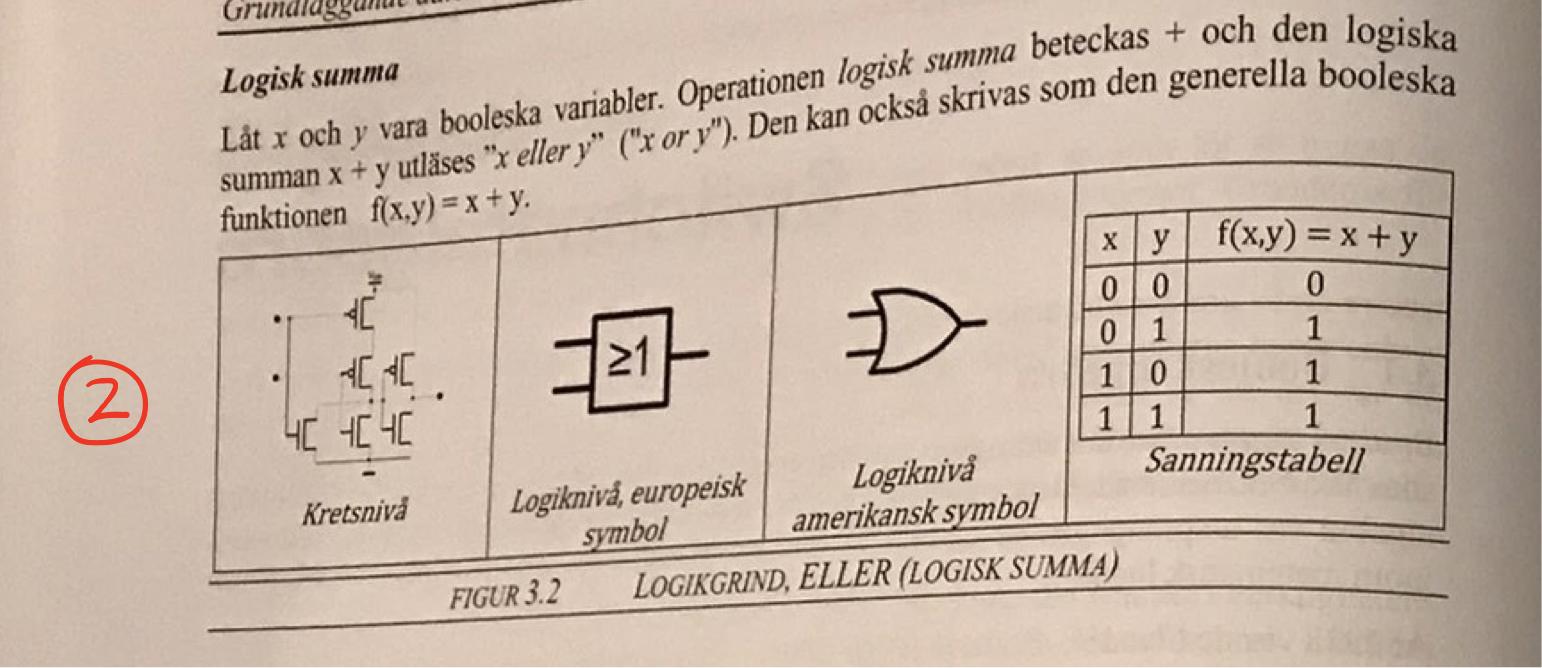

Har en fråga kring Or-grinden (osäker på namn). Enligt andra bilden som visar kretsen så tyder det på att svaret till uppgift 3.1 under CMOS-koppling ska vara krets nummer 2. Men om jag jämför med uppgift 1.2 så stämmer funktionsvärdena överens med krets nummer 5. Så blev lite osäker på vad faktiskt svaret ska vara?

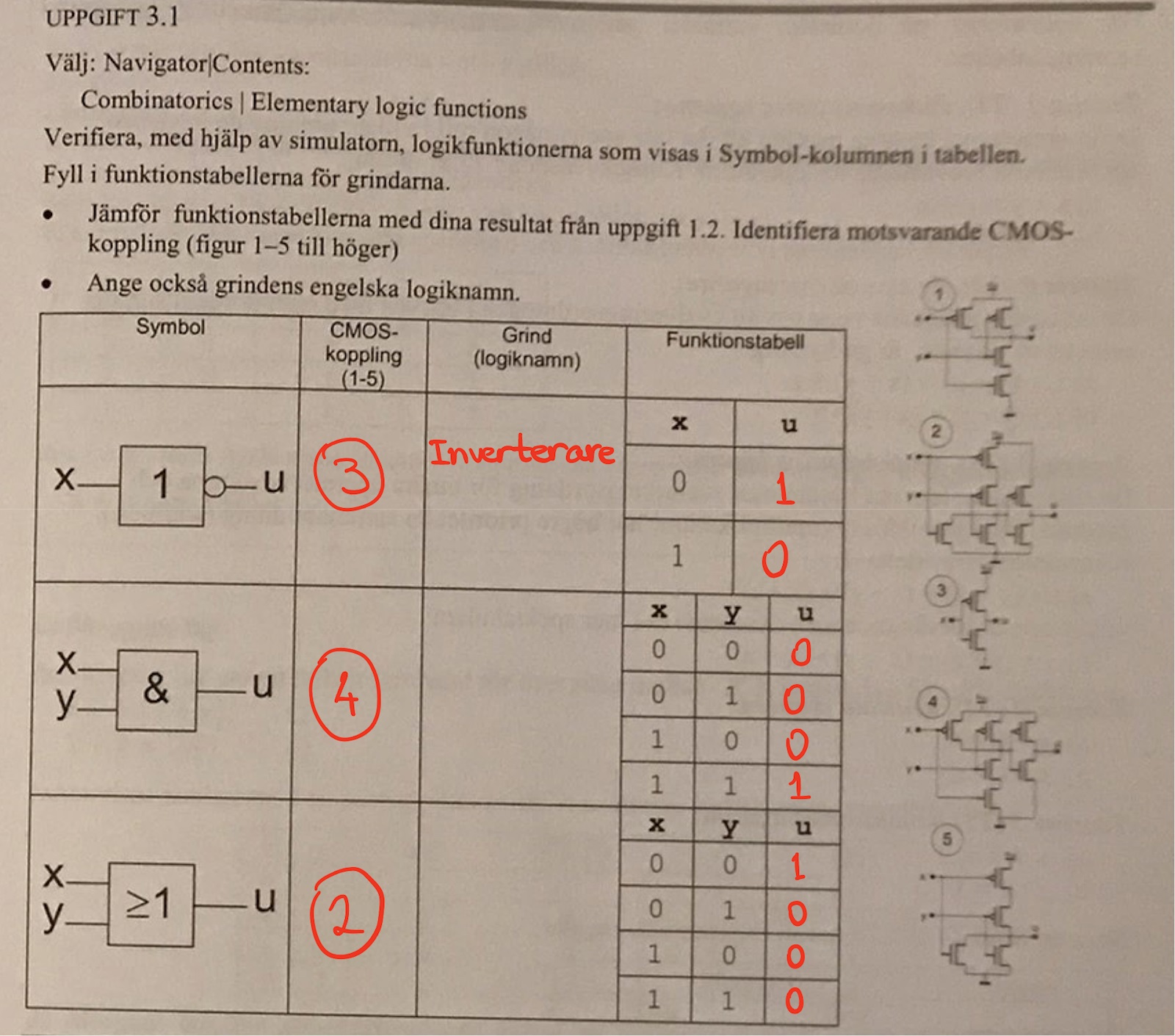

uppgift 3.1

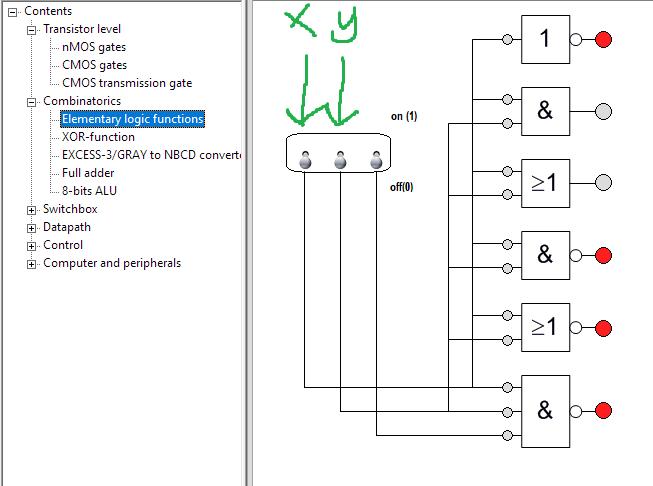

Uppgift 1.2
Notera hur u=1 då x=y=0. Det stämmer ju inte överens med sanningstabellen i figur 2. Är inte f(x,y)=u?
Ser att det står x+y i sanningstabellen, så jag ska nog inte ens kolla på det. Ber om ursäkt för denna missen. Men hur som helst, kretsnivån verkar inte stämma. Det kan väl inte vara denna
med anledning av att värdena
inte stämmer överens. Dessa värden passa som sagt endast till

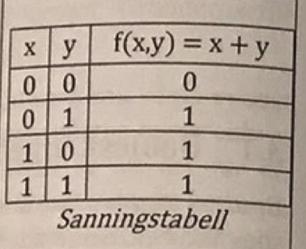

Denna sanningstabellen stämde väl inte?
Sanningstabellen ska vara:
Eller hur? Och det är ju sanningstabellen för krets 2 väl? Eller har jag fattat fel?
Kanske har vår unge adept blandat ihop OR och NOR?
D4NIEL skrev:Kanske har vår unge adept blandat ihop OR och NOR?
Du jag har nog blandat ihop de. Om du kollar på #2 så tog jag den längst ner. Vilket är fel då enligt din post! Tack!
