Load impedance

Hej,

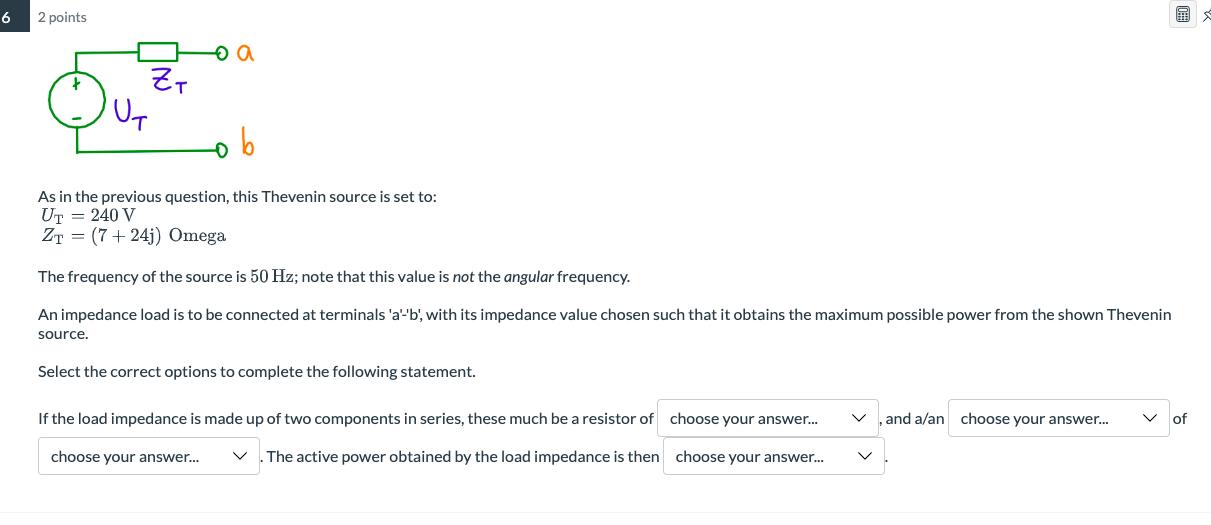

Jag har löst denna uppgift fram till sista deluppgiften. Resistorn är 7 ohm och då jag i b) ska beräkna om antingen en inductor eller capacitor kopplas dit så beräknar jag värdena för båda där jag får att L=0,0764H och C=1,3263 *10^(-4) F. Och då värdet för C finns men inte L bland svarsalternativen väljer jag C. I c) tänker jag följande och tar att Zload=Z*T (konjugat) :

 I=UZ=2407-24j=240(7+24j)49+576I=9,6Active power: I2*R=645,12

men detta är fel svar. Var tänker jag fel?

Pieter Kuiper 8033 – Avstängd
Postad: 4 jun 2023 11:58 Redigerad: 4 jun 2023 12:17

Ah! Jag hade svårt att processa uppgiften men de menar alltså att ZT=(7+24j) Ω.Z_{\rm T} = (7 + 24 j) \ {\rm \Omega}.


Sedan är jag inte så bra på detta med faskompensering osv men det totala motståndet för att räkna ut strömmen ska väl vara Z=ZThev+ZlastZ = Z_{\rm Thev} + Z_{\rm last}?

Leona11 120
Postad: 4 jun 2023 12:58

Tack så mycket!! Jag missade att Z=Zthev+Zlast
