gulfi52 896 – Fd. Medlem
Postad: 14 feb 2018 19:25 Redigerad: 14 feb 2018 19:36

Ljusspridning

EDIT: bilden kom visst inte helt med. Ändrar!

Jag har en labb i kemin där man ska bestämma storlek på partiklar.

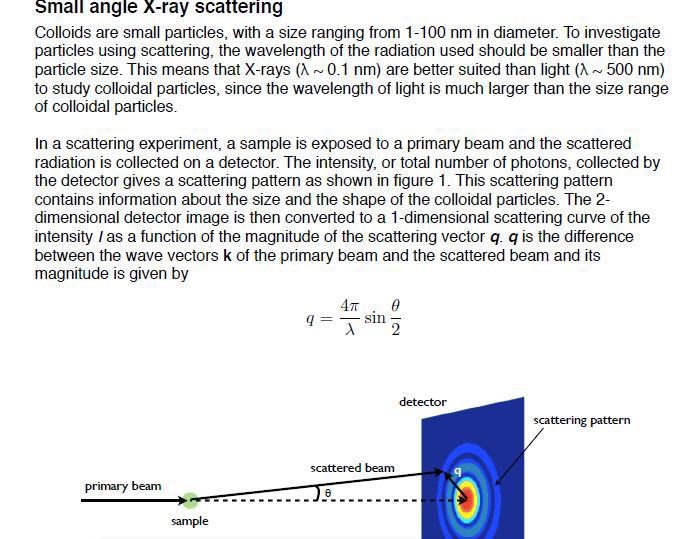

På bilden nedan - som hör till introtext till labb - pratar man om q som skillnaden mellan vektorer, osv.

Jag förstår inte denna biten. Skulle vara tacksam för en annan form av förklaring av vad q är.

pi-streck=en-halv 497 – Fd. Medlem
Postad: 14 feb 2018 21:22 Redigerad: 14 feb 2018 21:39

Jag är inte så insatt, men kollade upp lite.

q=ki-kf \vec{q} = \vec{k_i} - \vec{k_f} är en så kallad scattering vector, vars belopp beskriver hur stor rörelsemängd som överförts i spridningsögonblicket (momentum transfer).

Röntgenstrålning, som ju är ljus, har en våglängd λ \lambda och en utbredningsriktning. Vågvektorns riktning beskriver vågens riktning, och dess storlek är relaterat till vågens rörelsemängd, enligt p=k \vec{p} = \hbar \vec{k}

Här antas att det spridda ljuset har samma våglängd som det inkommande ljuset. Vågvektorns storlek, vågtalet, ges av k=2πλ k = \frac{2 \pi}{\lambda}

pi-streck=en-halv 497 – Fd. Medlem
Postad: 14 feb 2018 21:53 Redigerad: 14 feb 2018 22:00

(Har haft problem med att sidan hänger sig när jag ska posta, därav flera inlägg).

Men här är en länk till uträkningen av storleken på q q .

Uträkning

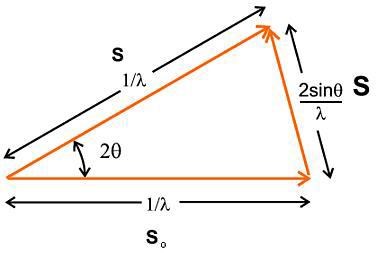

Och här är en bild, med lite annorlunda beteckningar:

pi-streck=en-halv 497 – Fd. Medlem
Postad: 14 feb 2018 21:55 Redigerad: 14 feb 2018 22:28

Och om vi inför ett koordinatsystem i det inkommande ljusets riktning får vi att

ki2πλ(1,0) \vec{k_i} \doteq \frac{2 \pi}{\lambda} (1,0)

kf2πλ(cosθ,sinθ) \vec{k_f} \doteq \frac{2 \pi}{\lambda} (\cos \theta, \sin \theta)

Där index i står för initial direction, och f står för final direction.

Det ger

q2πλ(1-cosθ,-sinθ) \vec{q} \doteq \frac{ 2 \pi } {\lambda} (1- \cos \theta, - \sin \theta)

och storleken

|q|=2πλ·2sinθ2=4πsinθ2λ |\vec{q}| = \frac{ 2 \pi } {\lambda} \cdot 2 \sin \frac{\theta}{2} = \frac{4 \pi \sin \frac{\theta}{2}}{\lambda}
